哈斯UMC-1500-DUO五轴加工中心结构

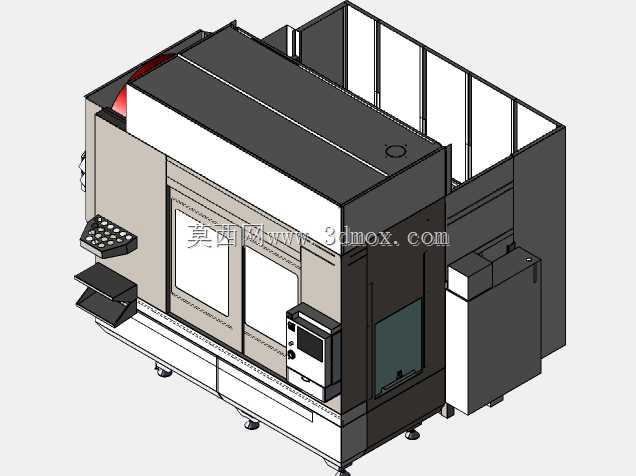

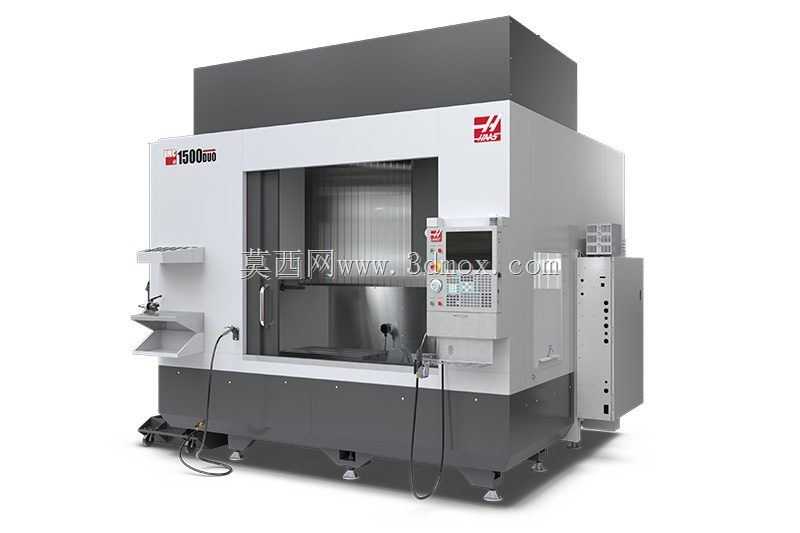

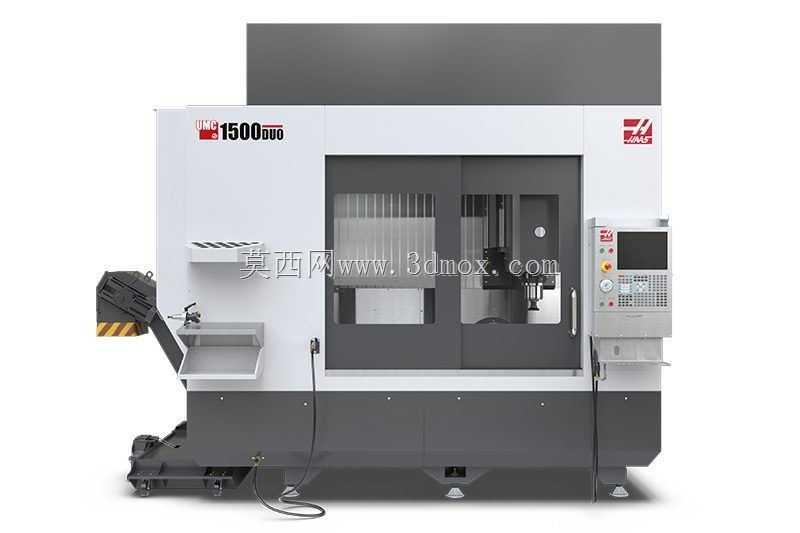

　　在航空航天结构件、精密模具型腔、复杂医疗植入物的加工场景里，五轴联动加工设备的结构合理性直接决定了零件加工的可达性与装夹效率，这款双工位五轴加工中心的结构设计，正是围绕多品种小批量复杂零件的一次装夹全工序加工需求展开。从实际加工场景来看，车间布局时需要预留足够的设备周边操作空间，设备正面的操作面板区域需预留至少1.2米的操作人员站位与工件吊装通道，侧面的电气柜与排屑机构侧方需预留0.8米以上的维护检修空间，顶部的吊装运输高度需结合车间行车的起吊高度预留，避免设备进场安装时出现空间干涉。设备的双工位设计思路，核心是解决传统单工位五轴设备加工等待时间过长的问题，当其中一个工位处于封闭加工区间执行切削工序时，

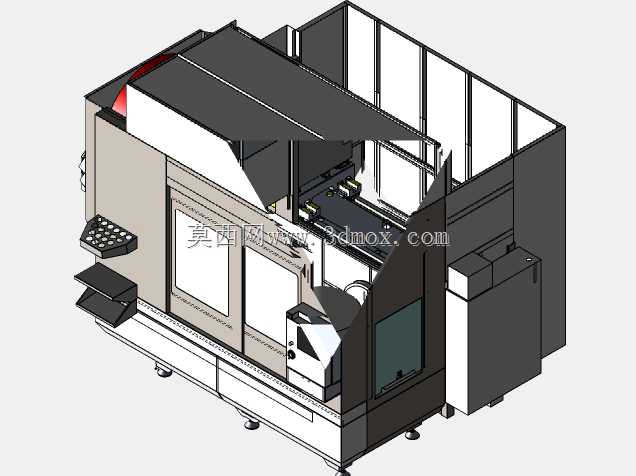

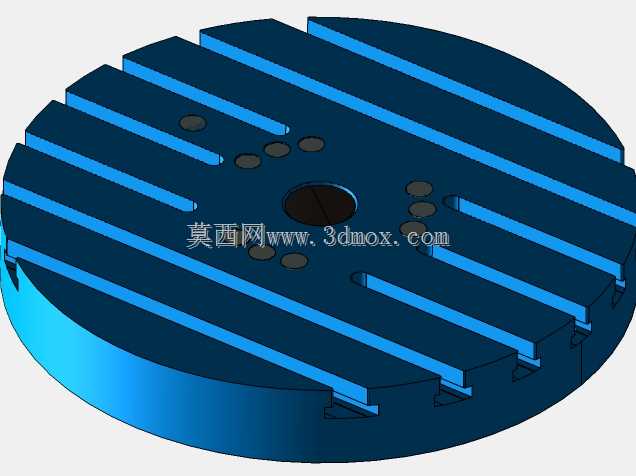

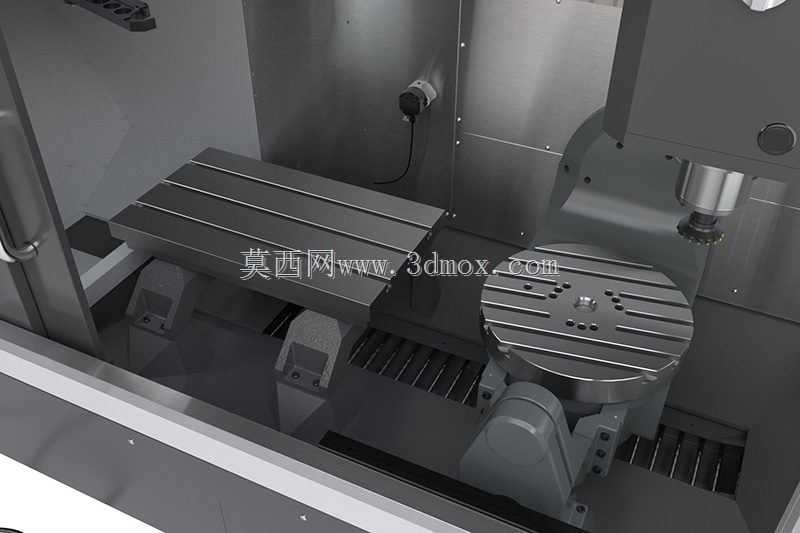

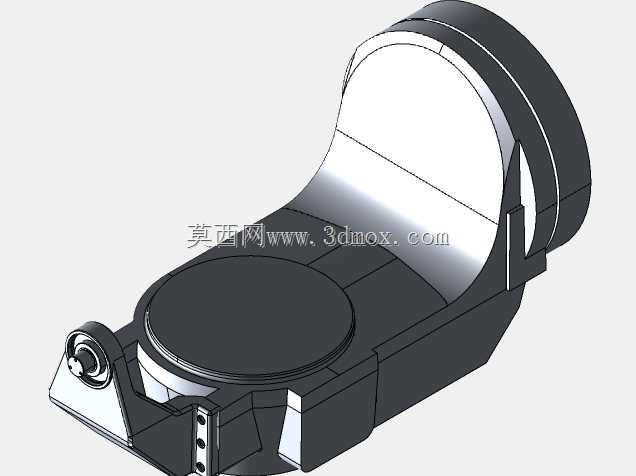

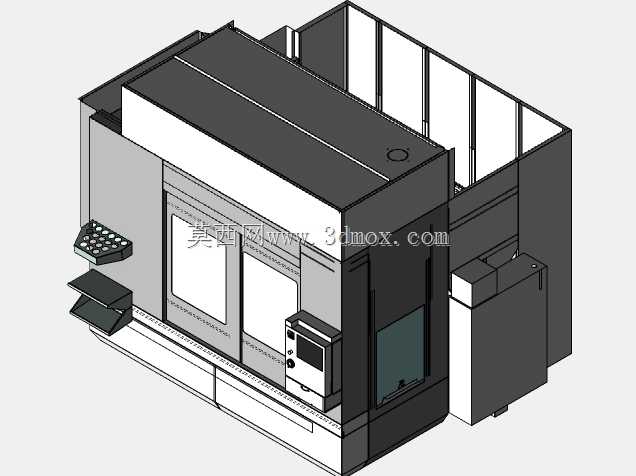

　　操作人员可在另一个工位完成待加工工件的装夹、找正与已加工工件的拆卸、检测，将非切削的辅助时间与加工时间重叠，大幅提升单位时间内的设备产出效率，尤其适合加工周期在15-45分钟区间的中小型复杂结构件。从功能特性来看，设备的主轴结构采用高刚性内置电机设计，可适配不同材质的切削需求，无论是铝合金的高速轻切削，还是不锈钢、高温合金的重切削工况，都能保持稳定的切削刚性；双轴转台的结构采用交叉滚子轴承支撑，回转定位精度可满足精密零件的角度加工要求，配合主轴的摆动角度，可实现零件除装夹底面外五个面的全部特征加工，避免多次装夹带来的定位误差，减少零件的工序周转次数。设备的外防护结构采用全封闭设计，加工过程中可完全阻挡切削液飞溅与金属切屑的飞溅，

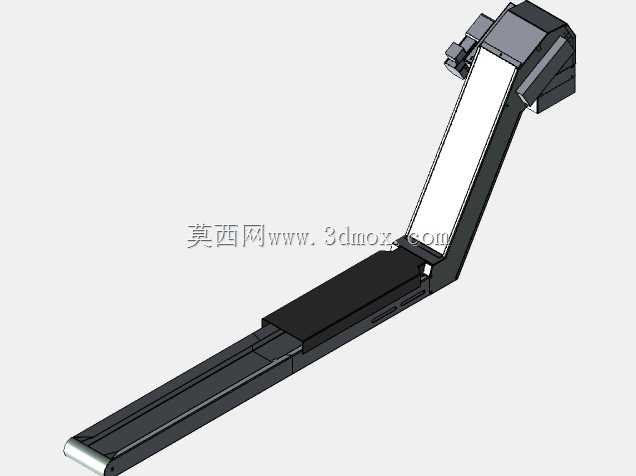

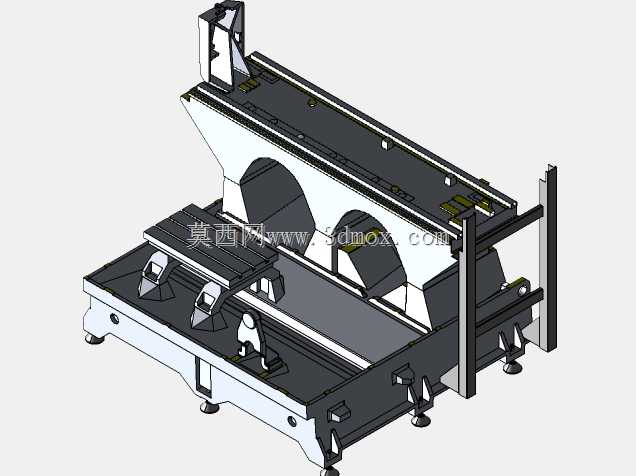

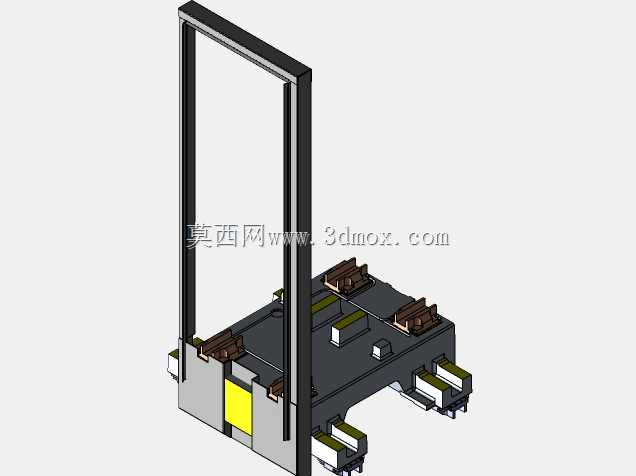

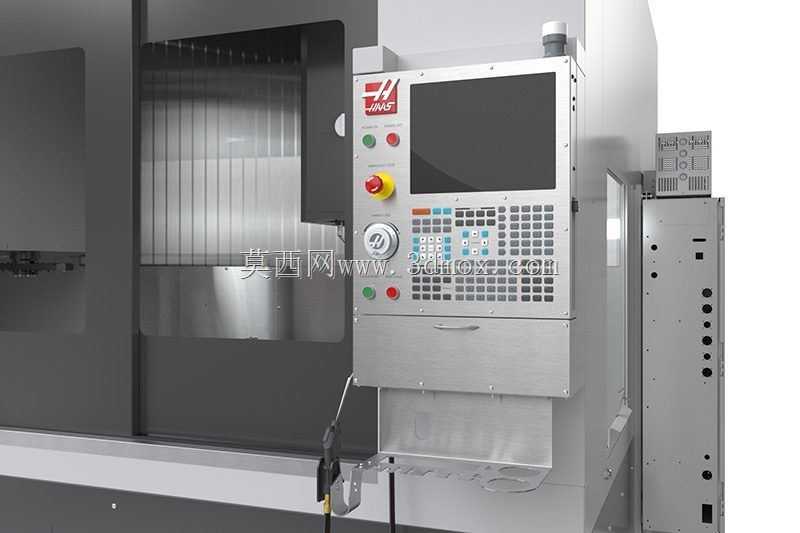

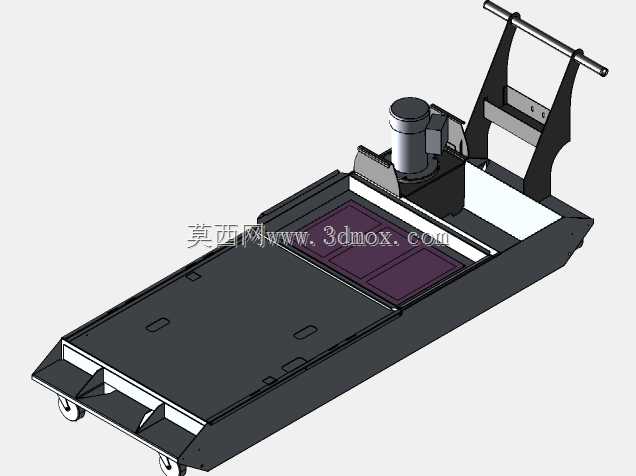

　　防护门的开合轨迹经过优化，不会与工位上的工装夹具、吊装工件产生运动干涉，操作面板的位置设置在设备正面偏右的位置，操作人员站在工位旁即可完成程序调用、参数调整、加工状态监控等操作，无需频繁移动位置。设备的床身采用整体铸铁结构，内部布置有合理的加强筋结构，可吸收切削过程中产生的振动，保证长时间加工过程中的精度稳定性，床身底部设置有可调水平的支撑脚，安装时可通过调整支撑脚的高度将设备床身调整至水平状态，避免基础不平带来的床身变形影响加工精度。排屑机构布置在设备加工腔体的下方，切削产生的金属切屑可通过腔体内部的斜面滑落至排屑器内，自动排出设备外部，无需操作人员频繁停机清理加工腔体内的切屑，切削液的过滤系统与排屑机构集成布置，

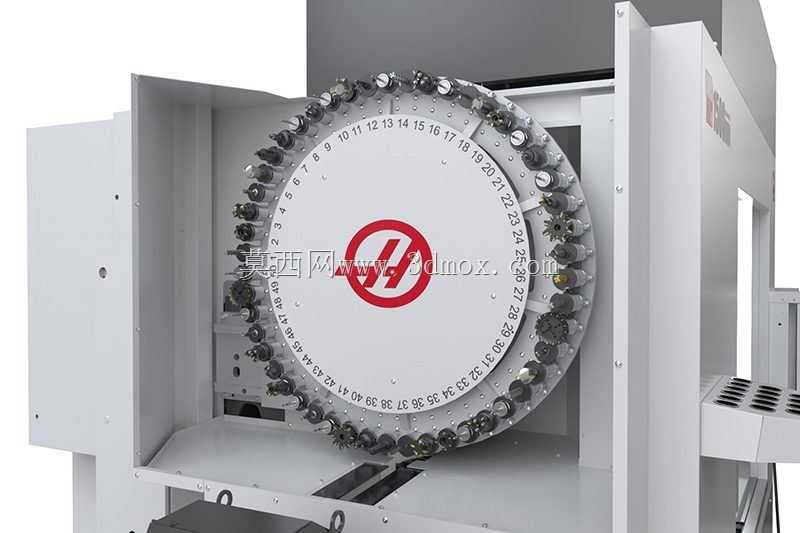

　　可将切屑与切削液分离，过滤后的切削液重新输送至主轴冷却与切削喷淋回路，减少切削液的损耗。从安装边界来看，设备的总重量较大，安装前需要确认车间地面的承重能力满足要求，地面需做硬化处理，避免设备长期放置出现地面沉降；设备的电气接口、气路接口、切削液管路接口都布置在设备的后侧，安装时需预留对应的管线排布空间，避免管线弯折影响介质输送；设备的吊装点设置在顶部的四个角位置，进场吊装时需使用对应吨位的吊装带，避免吊装过程中出现设备倾斜碰撞。在实际选型适配时，需要结合自身常加工零件的最大尺寸确认设备的行程是否满足需求，双工位的转台承载能力需匹配常加工零件连同工装的总重量，避免过载影响转台的回转精度与使用寿命；主轴的转速区间、扭矩参数需要结合常加工材料的切削参数匹配，比如加工铝合金为主的场景可选择高转速主轴配置，加工硬质合金、高温合金为主的场景则需要侧重主轴的低速大扭矩输出能力。设备的刀库结构布置在设备侧面，可容纳足够数量的加工刀具，加工过程中可自动完成刀具更换，配合五轴联动的加工路径，可完成复杂曲面、斜孔、倒扣结构等传统三轴设备无法一次加工完成的特征，减少后续的钳工修配、特种加工工序，缩短零件的整体制造周期。
