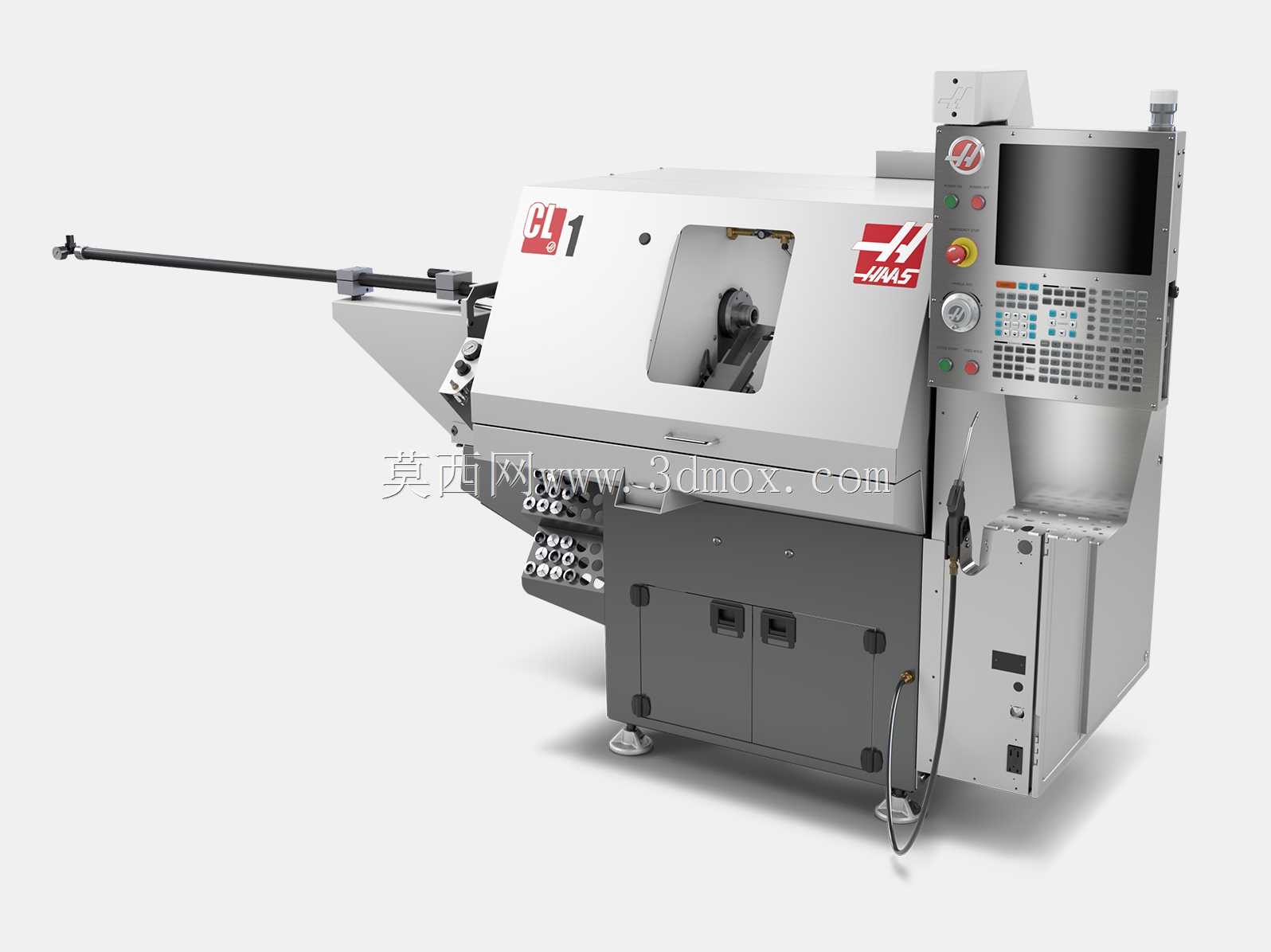

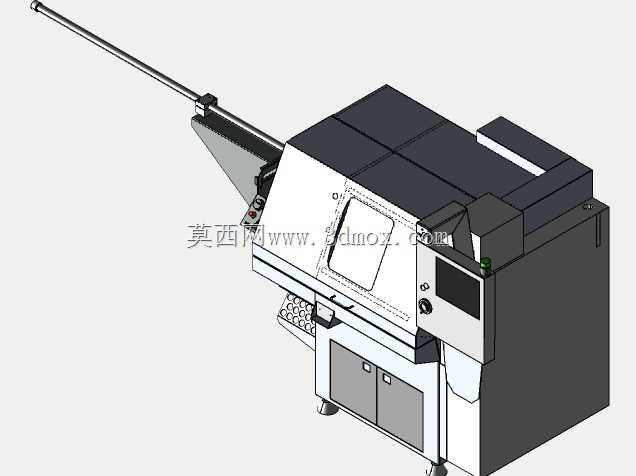

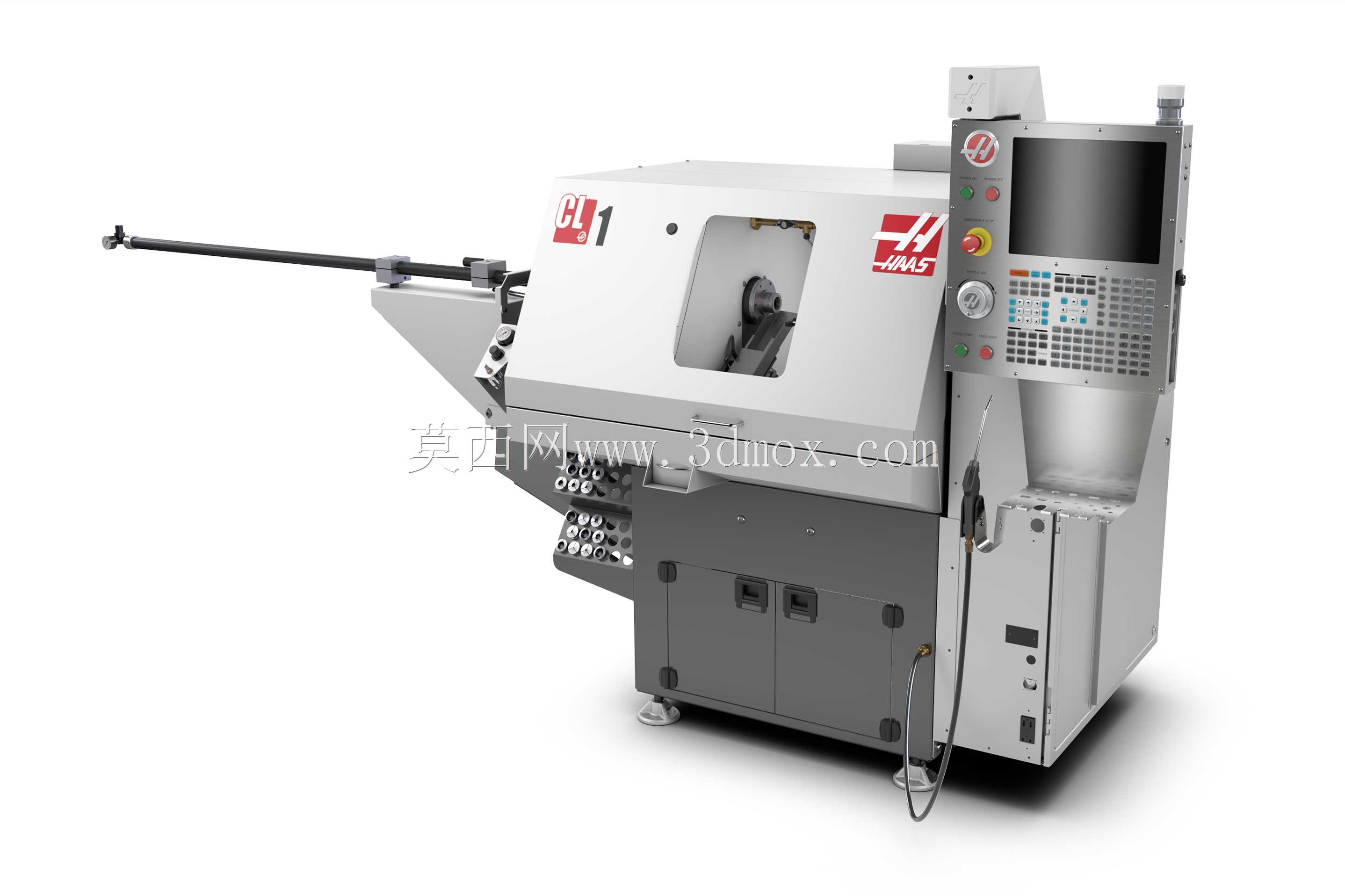

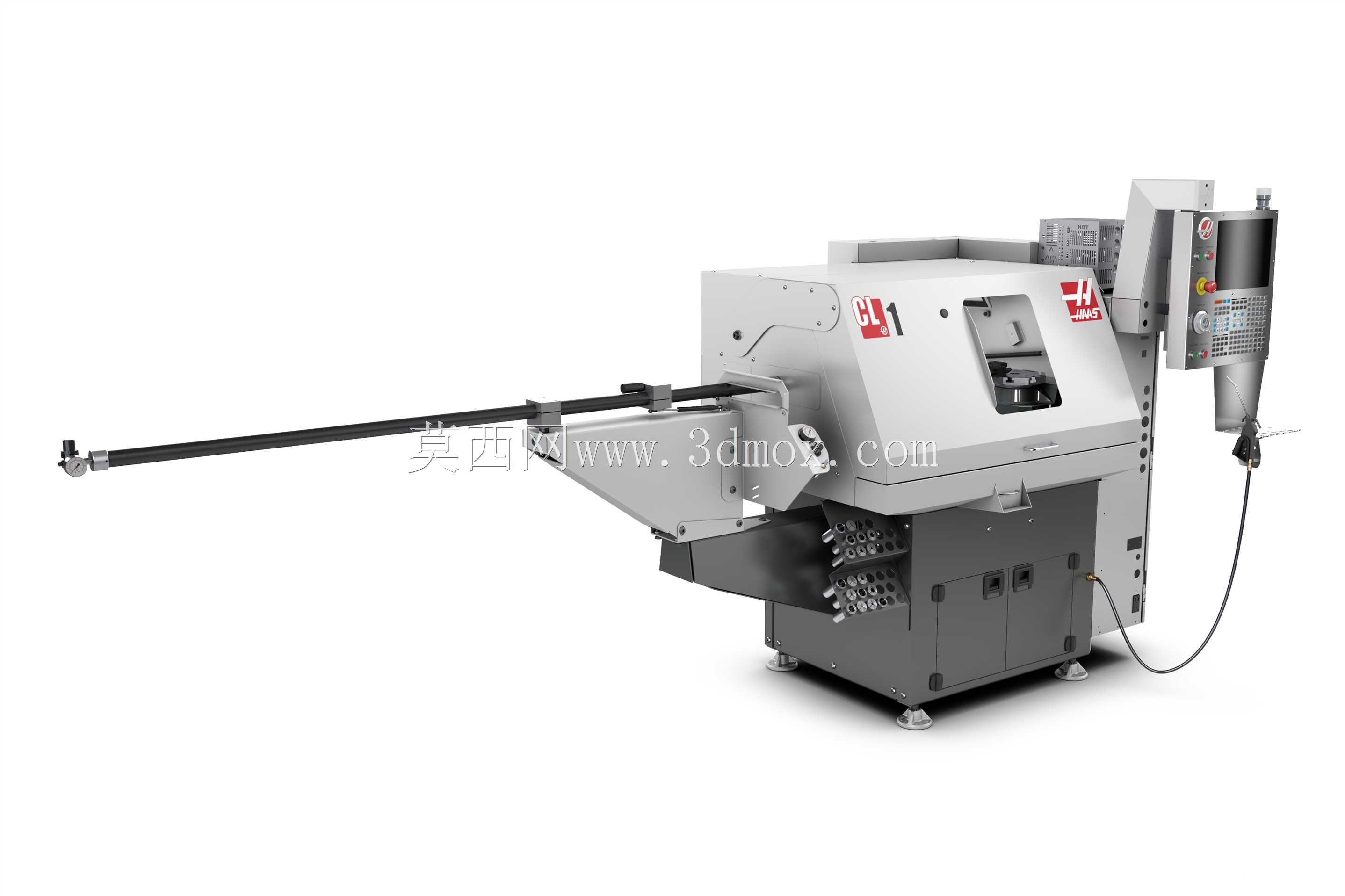

　　这款紧凑型车削设备的三维结构还原，完全围绕小型精密零件加工场景的实际需求搭建，在做结构拆解建模时，最先考量的是小批量精密加工车间、教学实训场地、五金零配件加工门店的空间适配问题——这类场景往往没有大型机加工车间的宽裕占地，设备的安装边界控制是设计阶段的核心约束项。从整机布局来看，操作面板设置在设备右侧靠前位置，倾斜角度完全匹配站立操作时的视线高度，按键区与显示屏的分区排布，是按照实际操作时的使用频率做的布局：急停按钮、模式切换旋钮布置在最易触达的区域，功能按键按手动操作、程序编辑、参数设置的使用逻辑分区，减少操作时的手部移动距离。设备左侧伸出的长杆送料结构，是针对小直径棒料连续加工设计的，可适配常规规格的长棒料自动送进，

　　不需要频繁手动上料，在加工小型轴类、套类零件时，能大幅减少上下料的辅助时间，这部分结构在建模时特意还原了送料导轨的支撑角度与伸缩行程，确保和主机主轴的同轴度匹配，避免送料过程中出现棒料偏摆影响加工精度。主轴箱部分的结构做了完整的内部腔体还原，主轴安装位的同轴度公差、轴承安装位的台阶尺寸都按照实际装配要求做了预留，侧面的刀具排布区域采用紧凑的排刀布局，相比带刀塔的车床结构，排刀设计换刀行程更短，加工小型零件时的换刀效率更高，也能压缩整机的横向尺寸，这也是这款设备能做到小占地的核心设计思路之一。设备底部的调平支撑脚做了可调节结构的还原，每个支撑脚的调节行程都匹配车间地面的常规平整度误差范围，安装时不需要额外制作过高的设备基础，

　　普通硬化地面即可完成调平固定，降低了设备的安装门槛。机身下部的电气柜与冷却系统腔体做了分区设计，电气元件安装区域和冷却管路、切削液存储区域完全分隔，避免切削液渗漏影响电气元件寿命，柜门的密封结构、走线槽的排布位置都在模型中做了体现，方便后续做电气布线、管路布置的二次设计参考。设备后部的排屑口倾斜角度经过优化，加工产生的细小铁屑可以顺着斜面自然滑出，不需要额外加装复杂的排屑机构，进一步压缩了设备的整体尺寸，也降低了后期的维护成本。从加工适用场景来看，这款设备主要针对直径不大的精密回转类零件加工，比如小型接插件、精密轴销、液压阀小件、仪器仪表配件等，主轴转速区间覆盖了有色金属、低碳钢、工程塑料等常见加工材料的切削线速度要求，

　　紧凑的结构也让设备的刚性表现更集中，小切深精加工时的稳定性表现优于同规格的台式车床。建模过程中对设备的操作安全边界也做了考量，操作门的开合行程、主轴旋转时的安全防护范围、操作面板与主轴的安全距离都按照实际设备的安全规范做了还原，在做车间布局规划、生产线排布仿真时，可以直接参考模型的尺寸边界预留操作空间与维护通道，不需要额外做尺寸换算。设备侧面的气源接口、电源接口位置都设置在机身背部靠下的位置，布线布管时可以顺着设备底部的走线槽排布，不会占用设备正面的操作空间，也能避免管线被切削液、铁屑剐蹭损坏。整体结构没有冗余的设计部分，每一处腔体、每一个安装位都对应实际的功能需求，从床身的筋板布局到外罩的钣金折弯角度，都兼顾了刚性、占地、操作便利性三者的平衡，适合做小型加工单元搭建、职校实训设备建模、机加工车间数字化仿真时的结构参考。
