多规格橡胶滚轮组结构设计方案

　　在轻载输送线、小型移动工装、仓储周转设备的设计场景中，滚轮类部件的选型与结构匹配一直是容易被忽略却直接影响设备运行稳定性的环节。这套覆盖多直径规格的橡胶滚轮组，最初的设计出发点就是解决同一条产线或同系列工装中，不同承载位、不同走行速度下的轮系通用化匹配问题，避免设计人员针对每个工位单独开模建模，减少重复设计的工作量。

　　从实际应用场景来看，这类包胶滚轮的适用范围覆盖了多个工业细分领域：在轻型皮带输送线的从动端支撑位，橡胶材质的轮面可以有效缓冲皮带运行中的跳动，降低金属轮面与皮带摩擦产生的异响，同时避免硬质轮面长期剐蹭导致的皮带表层磨损；在小型AGV周转车、车间移动式工具柜的走行部，不同直径的滚轮可以对应不同的底盘离地高度要求，橡胶层的形变可以吸收车间环氧地坪微小凸起、接缝处的震动，避免移动过程中车上放置的精密量具、加工工件因震动出现位移或磕碰损伤；在一些手动推拉的工装夹具台架上，适中硬度的橡胶轮面既能保证推动时的顺滑度，也能在台架停靠时提供足够的静摩擦力，不会因为地面轻微倾斜出现自行滑移的问题。

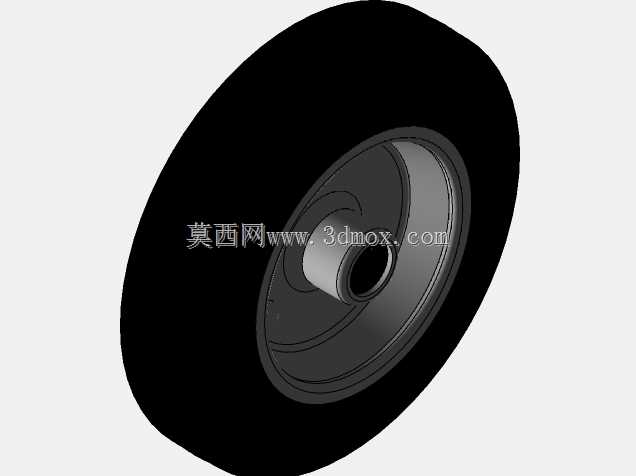

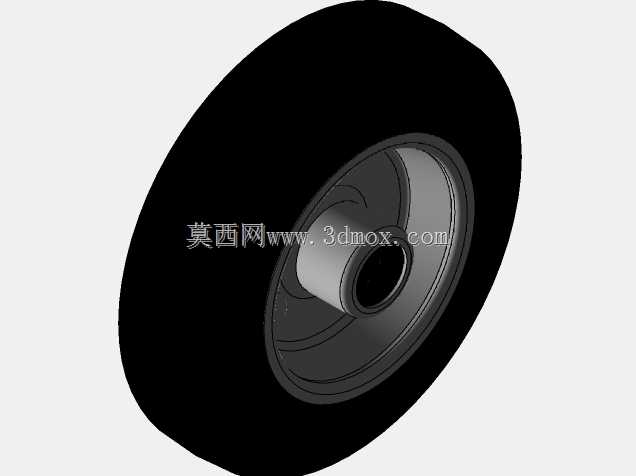

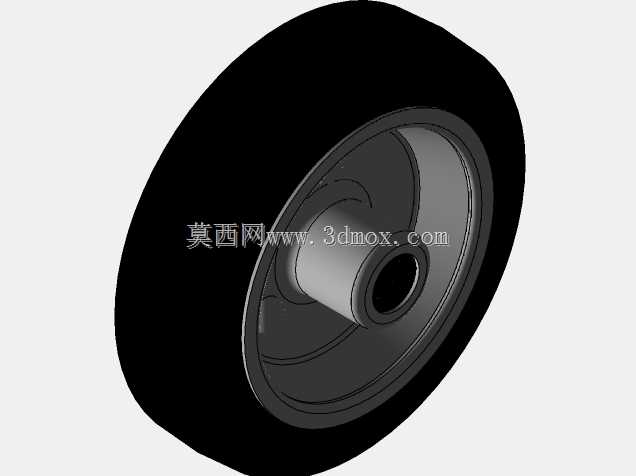

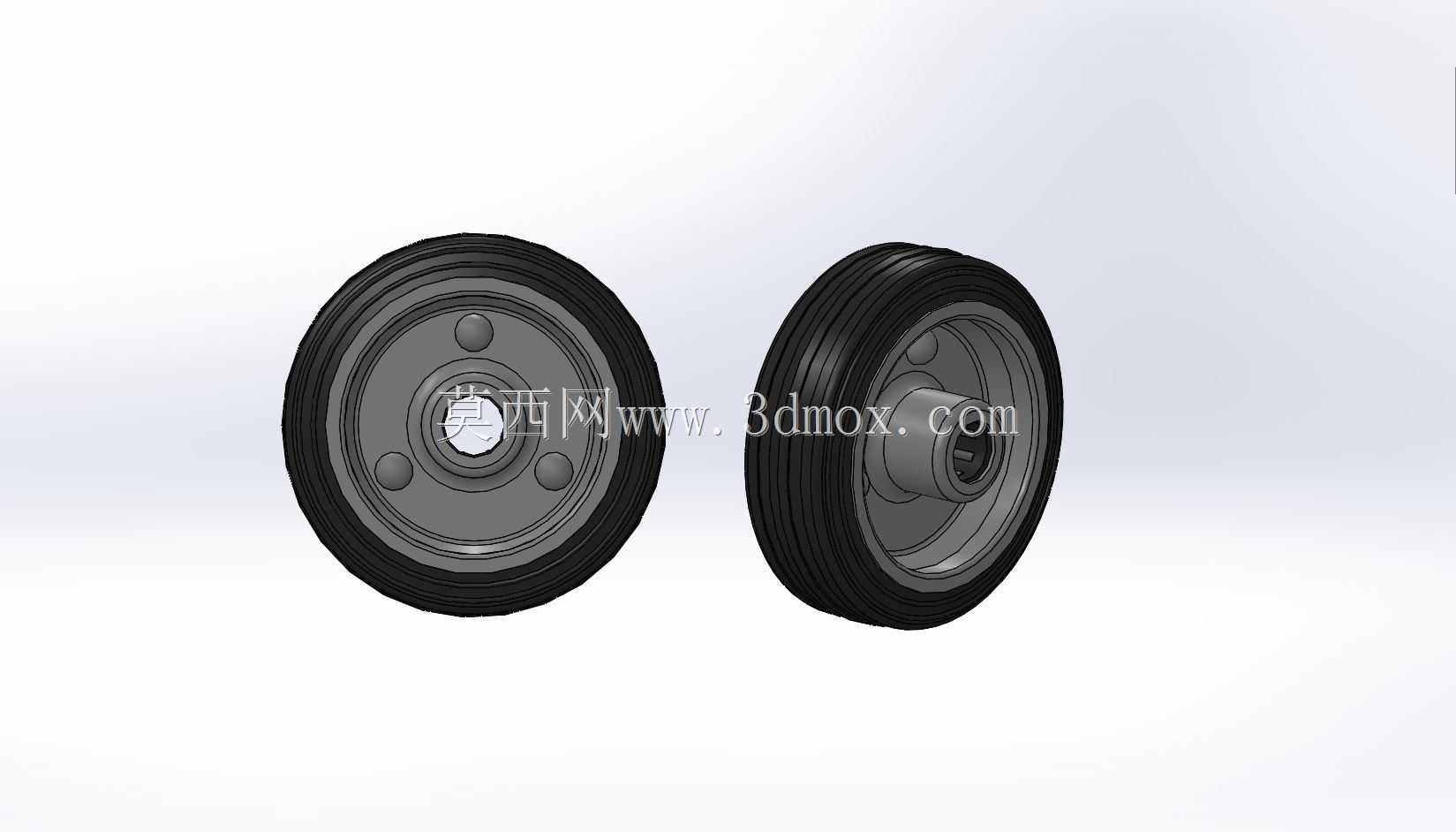

　　在功能特性的设计上，这套轮组统一采用了金属轮毂加外包橡胶层的复合结构，金属轮毂部分承担径向载荷的传递，轮毂中心的轴承安装位做了同轴度公差约束，保证轴承压装后不会出现偏心，避免滚轮转动时出现周期性跳动。外包橡胶层的厚度根据滚轮直径做了等比例匹配，小直径滚轮的胶层厚度适当增加，抵消小直径轮在越障时的冲击感，大直径滚轮的胶层在保证缓冲能力的前提下控制厚度，避免胶层过厚导致长期承重后出现永久形变。轮面采用了微弧面设计，而非完全的圆柱面，这种设计可以让滚轮在走行出现微小偏斜时，依然保持足够的接触面积，不会出现轮缘偏磨的问题，同时也能降低滚轮对安装面平行度的公差要求，减少现场安装调试的难度。

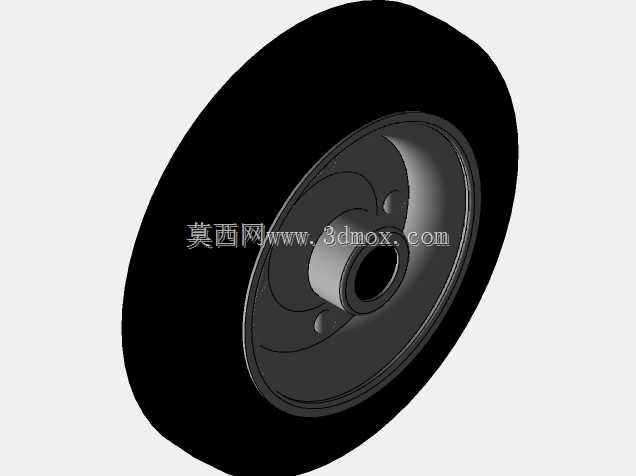

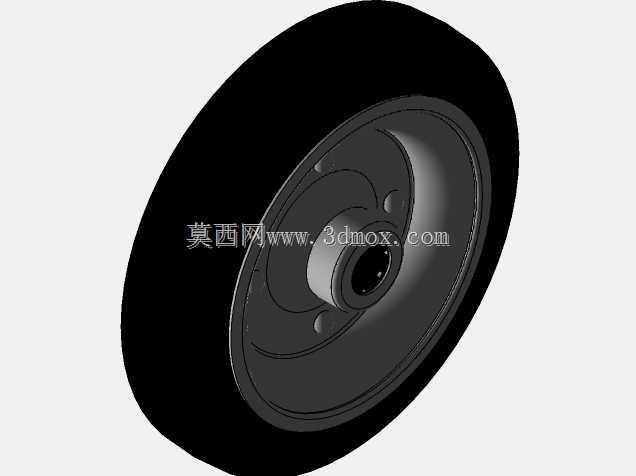

　　设计思路上，整套轮组遵循了模块化的设计逻辑，所有规格的滚轮都采用了统一的轴承安装孔径标准，同孔径的安装轴可以适配不同直径的滚轮，设计人员在调整设备走行高度、输送线线速度的时候，只需要更换对应外径的滚轮即可，不需要重新设计轴系、安装支架的结构。轮毂的连接法兰部分做了统一的螺栓孔位分布，不管是作为从动轮安装在固定支架上，还是作为驱动轮连接传动链轮、同步带轮，都可以直接通过法兰端面的孔位完成连接，不需要额外加工转接件。在建模过程中，每个规格的滚轮都做了参数化关联，胶层厚度、轮毂宽度、轴承位深度这些参数都可以根据实际使用需求快速调整，比如需要应用在有油污的车间环境时，可以直接将橡胶材质参数替换为耐油橡胶，需要应用在防静电工位时，可以快速调整胶层配方参数添加抗静电属性，不需要重新绘制整个轮体的结构。

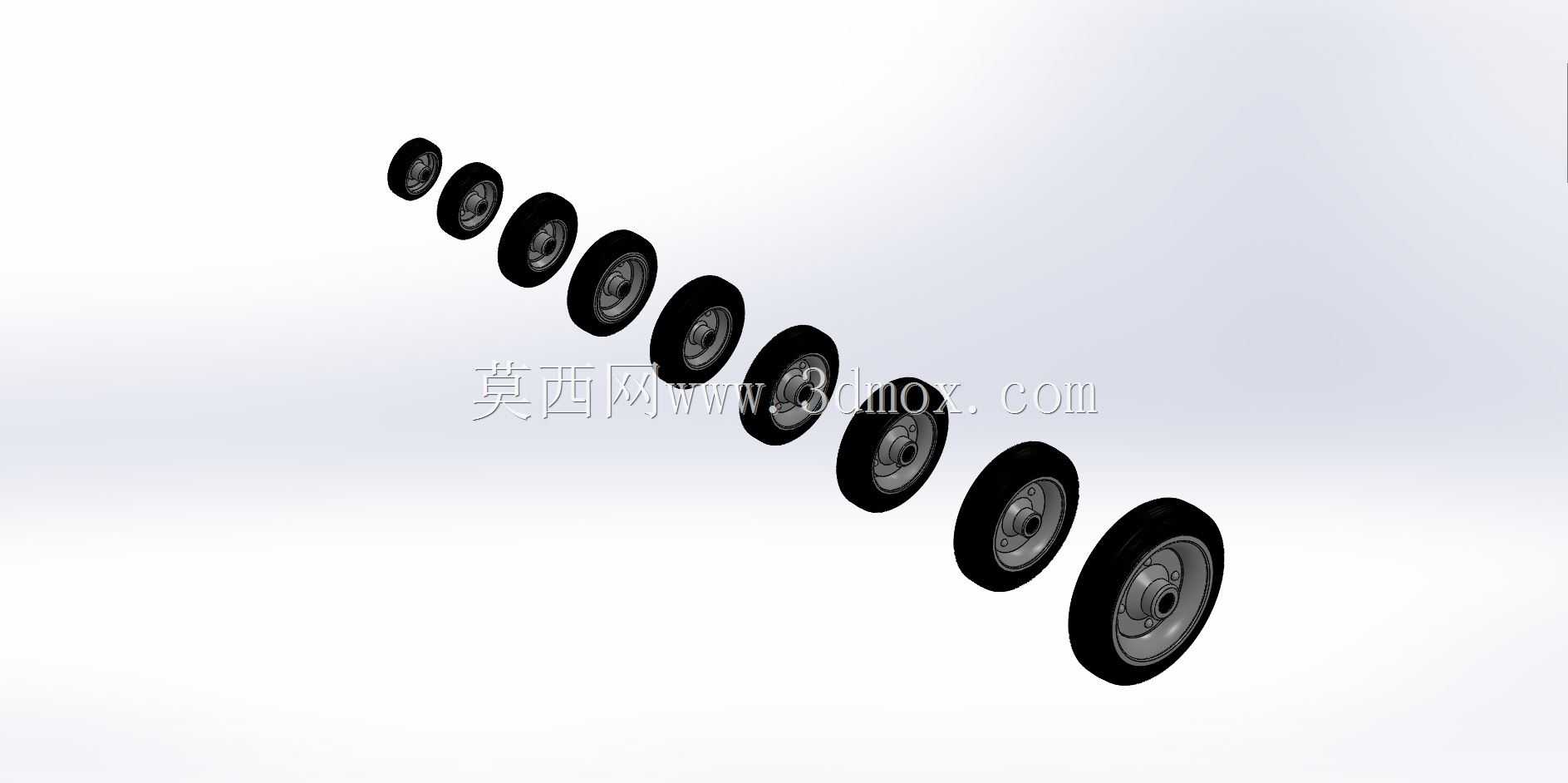

　　从外形尺寸与安装边界来看，这套轮组覆盖了从小直径到大直径的多个尺寸段，最小规格的滚轮外径适合安装在空间紧凑的小型输送线内部，作为皮带的内支撑托辊，安装时只需要预留出轮体直径加上两侧支架的厚度空间即可，轮体端面和支架之间预留了微小的间隙，避免转动时出现摩擦卡顿；最大规格的滚轮外径适合用在需要较高越障能力的移动设备上，安装时需要注意轮体转动的包络空间，尤其是在设备底盘较低的位置，要预留出胶层受压形变后的余量，避免承重后胶层被挤压摩擦底盘结构。所有规格滚轮的安装轴伸长度都做了统一的尺寸规范，配套的锁紧螺母、止动垫片都可以采用标准件，不需要定制特殊规格的紧固件，进一步降低后续加工装配的成本。在安装边界的校核上，建模时已经考虑了滚轮转动时的最大径向跳动量，设计人员在做整体装配时，只需要按照模型给出的预留间隙布置周边结构即可，不需要额外计算跳动带来的干涉风险。

　　在实际选型匹配时，设计人员可以根据设备的单轮承载需求选择对应直径的滚轮，通常直径越大的滚轮单轮承载能力越强，推动时的阻力也越小，适合需要经常移动的重载小型设备；小直径滚轮转动惯量小，响应速度快，适合作为输送线上的从动支撑轮，能够快速跟随皮带启停，不会因为惯性出现跟转滞后的问题。橡胶层的硬度选择上，这套模型默认的硬度参数适合大多数普通工业场景，如果应用在需要静音的实验室设备、办公类移动设备上，可以适当降低胶层硬度提升缓冲静音效果，如果应用在承载较大的工装场景，可以适当提高胶层硬度，减少胶层形变量，避免滚轮承重后转动阻力变大。
