BSP螺纹内外丝转换接头结构设计

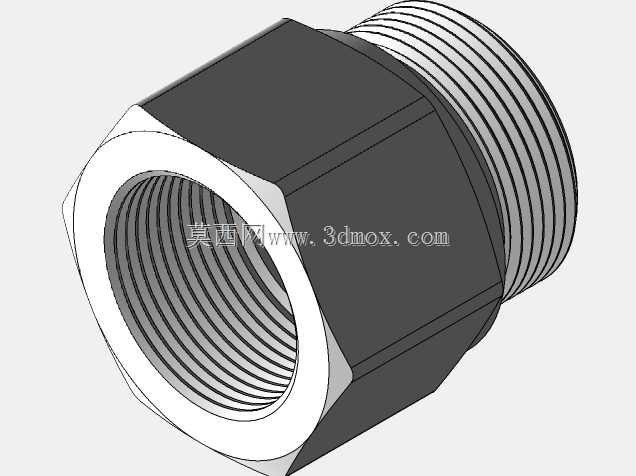

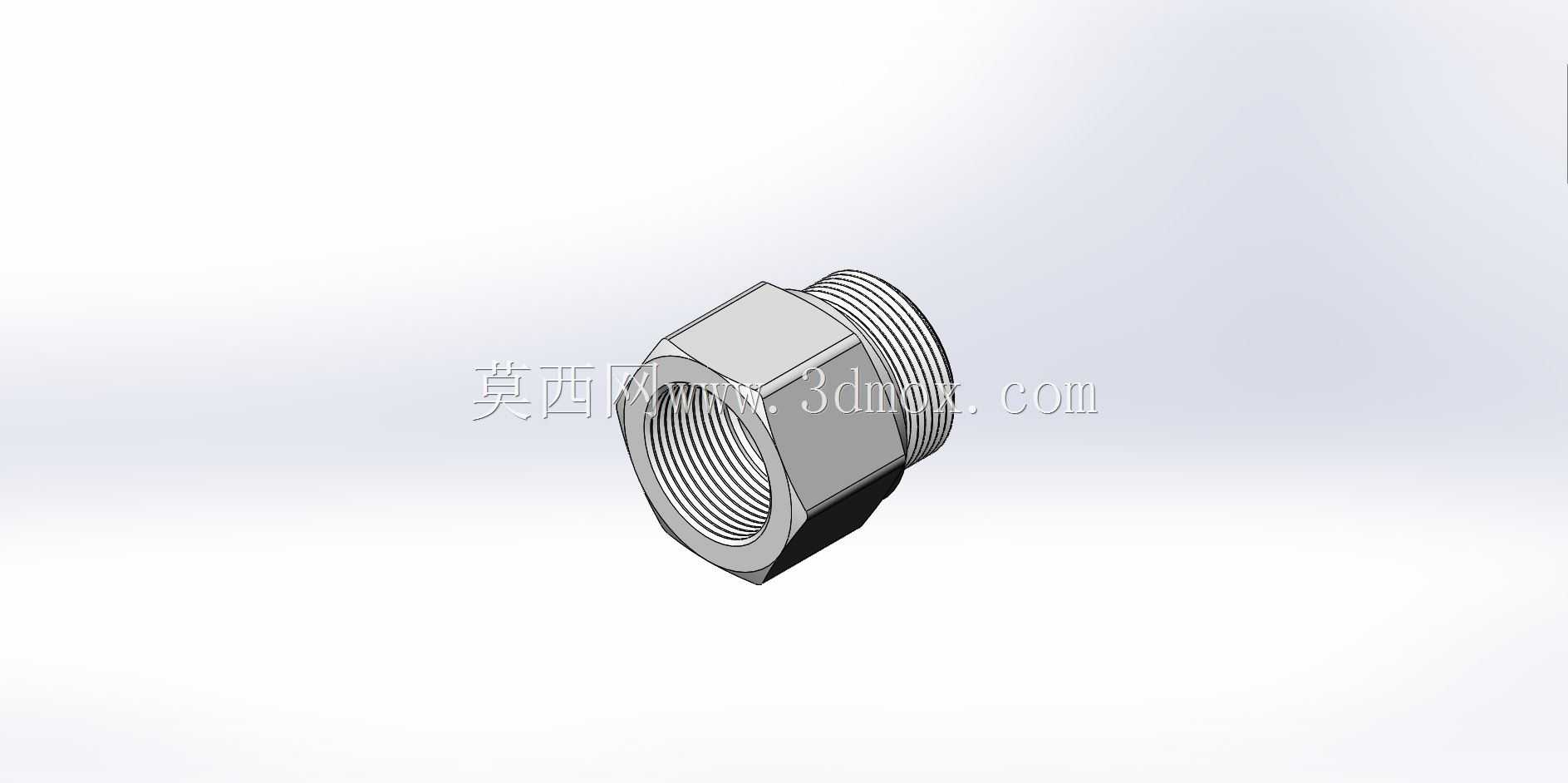

　　在流体输送管路系统的搭建与改造场景中，不同规格螺纹接口的匹配连接是现场施工与设备装配环节经常遇到的问题，这类异径螺纹转换接头的应用覆盖液压管路、气动回路、低压给排水、仪表引压管线等多个工程领域，主要解决两端接口螺纹规格不一致时的管路连通需求，避免因接口不匹配额外加工转接段、或是采用多接头串联带来的密封点增多、泄漏风险上升的问题。这款接头采用一端内螺纹、一端外螺纹的结构形式，两端分别对应1又1/2英寸与1又1/4英寸的BSP英制管螺纹规格，BSP螺纹作为英制管螺纹的常用标准，在进口设备配套管路、老式工业管线、气动元件连接场景中应用十分广泛，其55度牙型角的密封特性配合生料带、密封胶或是紫铜垫片，可满足常规压力下的流体密封要求。

　　从结构设计角度来看，接头主体采用六角外形的扳拧结构，六角对边尺寸按照对应螺纹规格的标准扳拧空间设计，既保证使用普通活动扳手、开口扳手即可完成拧紧操作，也不会因外形过大造成相邻管路接头安装时的扳手空间干涉，六角段的长度经过合理控制，既保证拧紧时的受力强度，避免扳拧时出现六角崩边、打滑的问题，也尽可能压缩接头的整体轴向长度，减少管路连接后的整体外伸尺寸，适合安装空间紧凑的阀组、仪表舱内部场景。接头的内螺纹端与外螺纹端之间设置有合理的壁厚过渡，内螺纹的底孔尺寸与外螺纹的大径尺寸按照BSP螺纹的标准公差加工，螺纹段的有效啮合长度满足标准要求，保证螺纹连接后有足够的啮合扣数，既不会因啮合长度过短导致连接强度不足、受压后脱开，

　　也不会因螺纹加工过长造成加工成本浪费、或是拧紧后螺纹末端出现干涉。接头两端的螺纹入口处均加工有引导倒角，外螺纹端的倒角方便对接内螺纹时的快速对中，避免螺纹首牙磕碰损坏，内螺纹端的倒角可以引导外螺纹顺利旋入，同时也能在安装时容纳多余的密封填料，避免密封料挤入管路内部造成流道堵塞。接头的内部流道采用等通径过渡设计，在两端螺纹规格差异的情况下，内部过渡段采用平滑的锥面过渡，没有直角台阶，减少流体经过接头时的局部阻力损失，避免介质在台阶处出现涡流、积留杂质的问题，对于输送带有微小颗粒的流体、或是对压力损失敏感的气动回路而言，这种平滑过渡的流道设计能有效降低管路的压损，提升系统运行的稳定性。从安装边界来看，

　　这款接头的最大外轮廓为六角段的对边尺寸，安装时仅需要预留对应扳手的转动空间即可，轴向安装长度为两端螺纹端面之间的距离，在管路排布时可以提前核算安装空间，避免与周边的管路、支架、设备壳体出现干涉。接头的材质适配性较强，按照常规使用场景可采用黄铜、不锈钢或是碳钢镀锌材质，黄铜材质适合气动、低压水路场景，成本低且密封性能好；不锈钢材质适合腐蚀性介质、高低温工况，耐用性更强；碳钢镀锌材质适合普通液压、油路场景，强度较高。在实际选型应用中，需要注意核对两端螺纹的密封形式，BSP螺纹存在直管螺纹与锥管螺纹的区别，这款接头的螺纹配合形式可根据实际工况选择对应的密封搭配，若为直管螺纹连接，需要配合端面密封垫片实现密封；若为锥管螺纹连接，则依靠螺纹牙型的过盈配合实现密封。在三维建模过程中，这类接头的建模需要严格对应螺纹的标准参数，六角部分的尺寸按照五金件的通用标准设定，避免出现建模后扳拧尺寸与标准扳手不匹配的问题，同时内部流道的过渡部分需要做平滑处理，在做管路流体仿真时能获得更贴近实际的压损数据，为整个管路系统的压力核算提供准确的模型支撑。在设备装配的干涉检查环节，这类标准接头的三维模型可以提前导入装配体中，模拟实际安装后的空间占位，提前发现管路排布中存在的空间不足、扳手操作空间不够的问题，减少现场装配时的返工量。
