异径内外螺纹BSP管路转接接头结构

　　在流体输送管路的布设作业中，不同通径、不同连接形式的管路对接是现场装配最常遇到的问题，这类异径螺纹转接接头就是为解决该类场景设计的核心连接件，广泛应用在液压站油路布设、气动控制回路搭建、工业仪表取压管路连接、民用供水供气支路改造等场景中。日常做设备管路三维布局时，经常会碰到阀组出口为1.5英寸BSP外螺纹、后续接驳的支路管线或者传感器接口为1英寸BSP内螺纹的情况，这时候就需要用到该款转接件完成通径与连接形式的转换，不需要额外对原有管路进行套丝、扩孔等二次加工，能大幅降低现场装配的工作量，也能减少管路改制带来的泄漏风险。

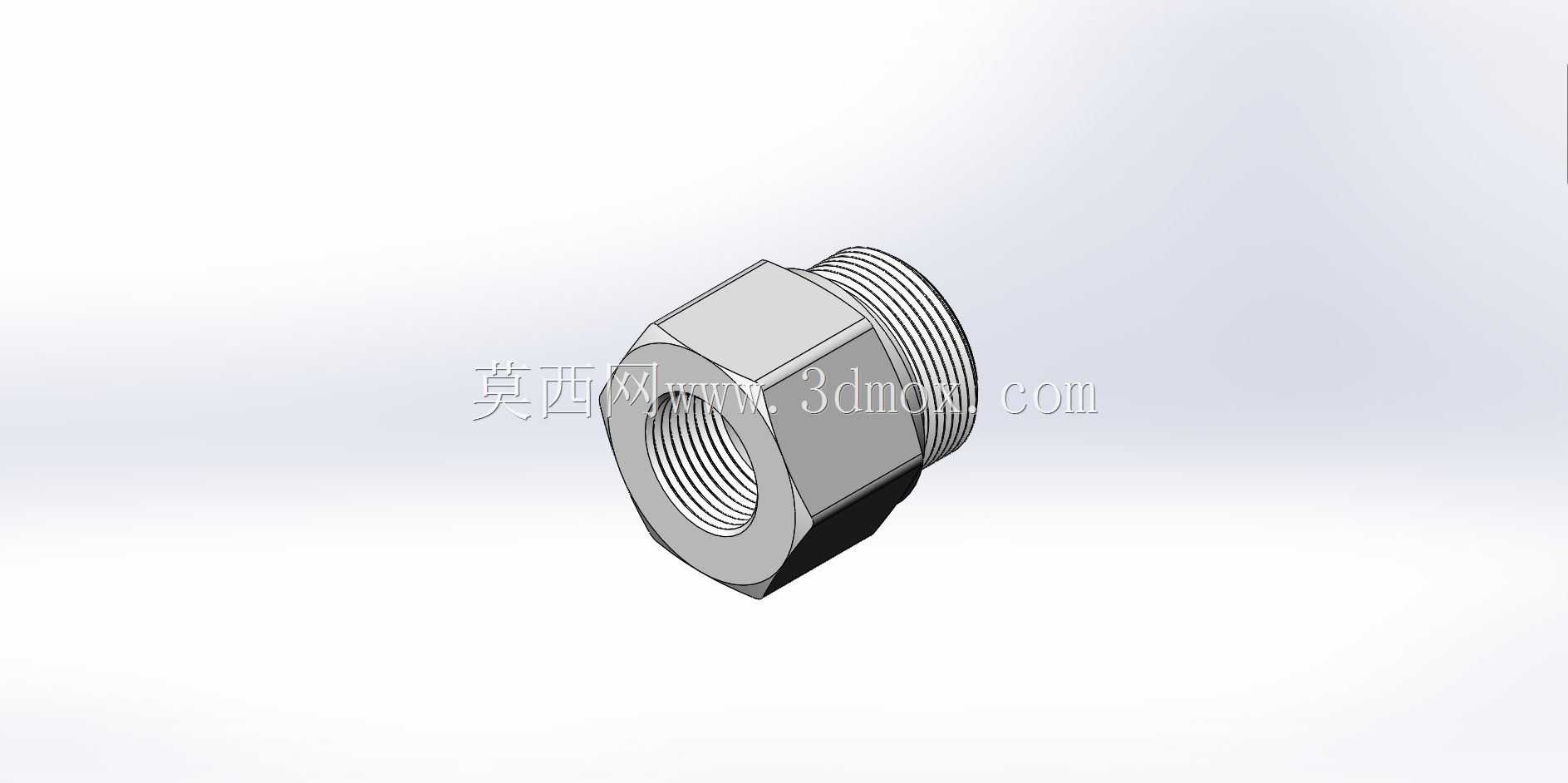

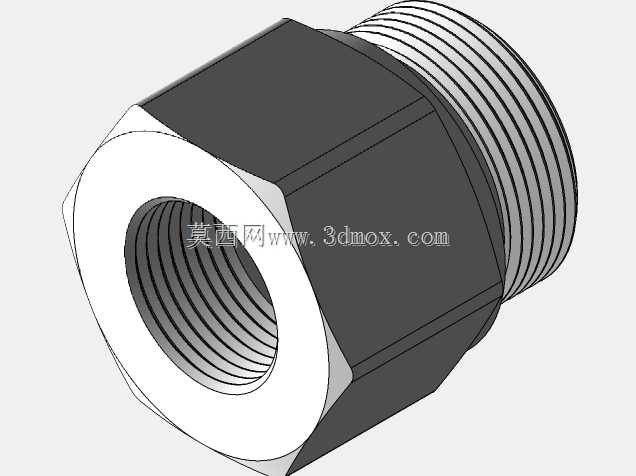

　　从结构设计来看，该接头采用外六角主体结构，六角对边尺寸按照常规管钳、活动扳手的作业空间预留，装配时可以直接用标准扳手卡持六角面施加扭矩，不需要额外设计工装卡位，能适配绝大多数现场装配的工具条件。接头一端为1.5英寸BSP外螺纹，螺纹牙型严格遵循BSP圆柱管螺纹标准，牙距、牙高公差控制在管路密封要求范围内，装配时配合生料带或者密封胶即可实现可靠密封；另一端为1英寸BSP内螺纹，螺纹孔深度满足标准螺纹啮合长度要求，不会出现啮合牙数不足导致的连接脱开、密封失效问题。接头内部的通径过渡段采用平滑锥面过渡，没有直角台阶，流体经过时不会产生明显的紊流与压损，也不会在台阶位置残留介质杂质，对于输送洁净流体或者带有微小颗粒的介质都有较好的适配性。

　　做三维建模时，该类接头的建模重点在于螺纹参数的准确还原，以及六角面与螺纹段的同轴度控制。外螺纹段的收尾位置要预留标准的退刀槽结构，退刀槽宽度与深度既要满足机加工的工艺要求，也要避免槽内出现应力集中导致接头在承压时开裂；内螺纹的入口处要做倒角导向，方便对接螺纹的旋入，也能去除入口处的加工毛刺。接头的整体长度控制在合理范围内，既不会因为长度过长导致管路布设时占用过多空间，也不会因为长度过短导致扳手作业时与相邻管路发生干涉。从安装边界来看，装配时需要在接头六角面的周向预留足够的扳手转动空间，径向预留尺寸不小于六角对边尺寸的1.2倍，轴向预留尺寸要满足两端螺纹旋入后的剩余空间要求，避免与周边的阀件、管夹发生碰撞。

　　实际选型应用时，需要根据管路的工作压力选择对应材质的接头，常规低压水气管路可以选用黄铜或者镀锌碳钢材质，中高压液压回路则需要选用高强度碳钢或者不锈钢材质，建模时可以根据应用场景调整材质参数与表面处理要求。该类接头的密封性能除了与螺纹加工精度有关，也与装配扭矩直接相关，建模时不需要额外模拟密封件结构，只需要保证螺纹尺寸的准确性，就能为后续的管路装配模拟、干涉检查提供准确的模型依据。在做整机设备的管路布局时，这类标准转接件的模型准确性直接影响后续管路走线的合理性，准确的模型能提前发现装配干涉问题，减少现场装配时的管路调整工作量，也能为物料采购提供准确的型号参考，避免出现选型错误导致的工期延误。
