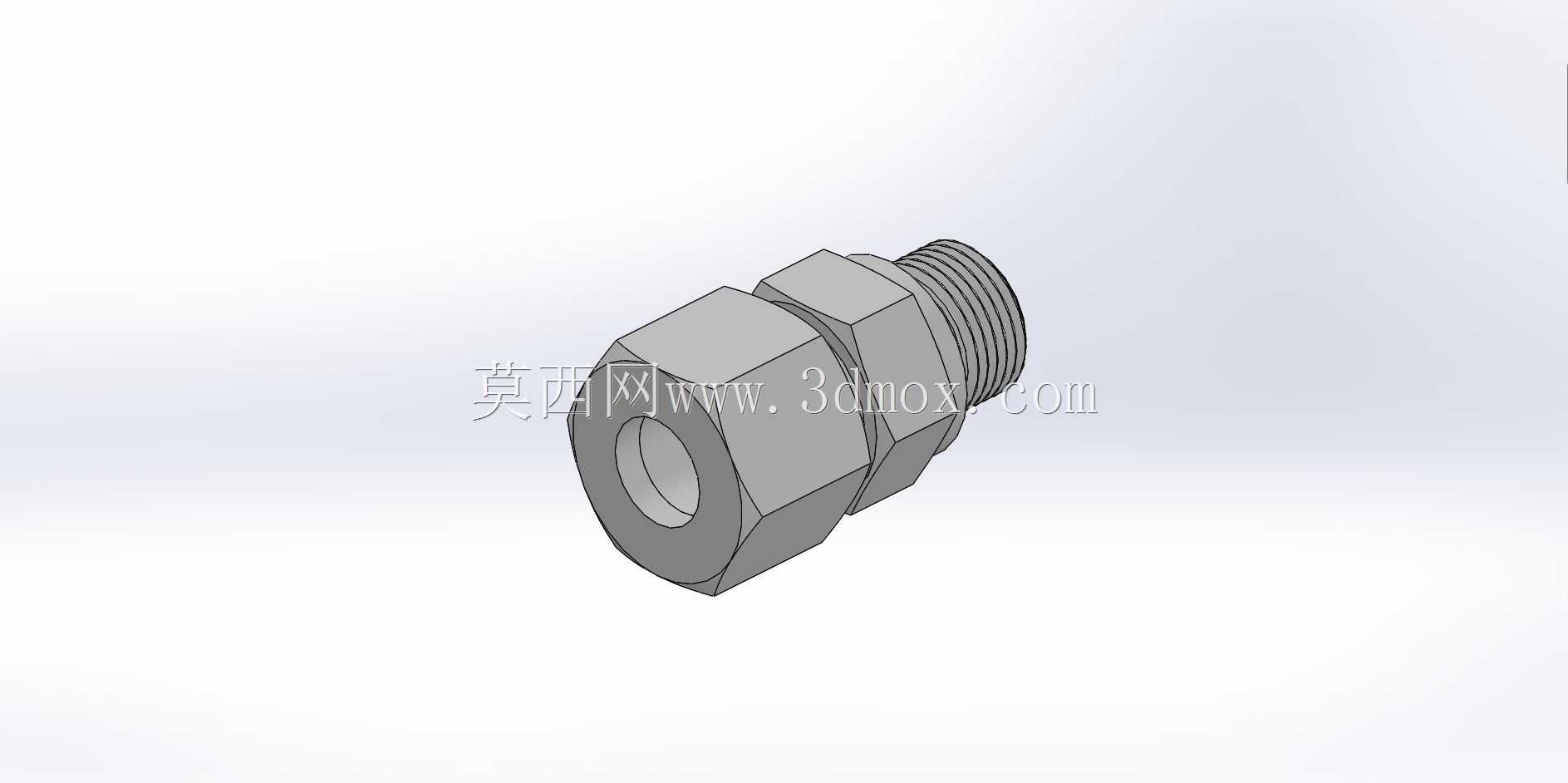

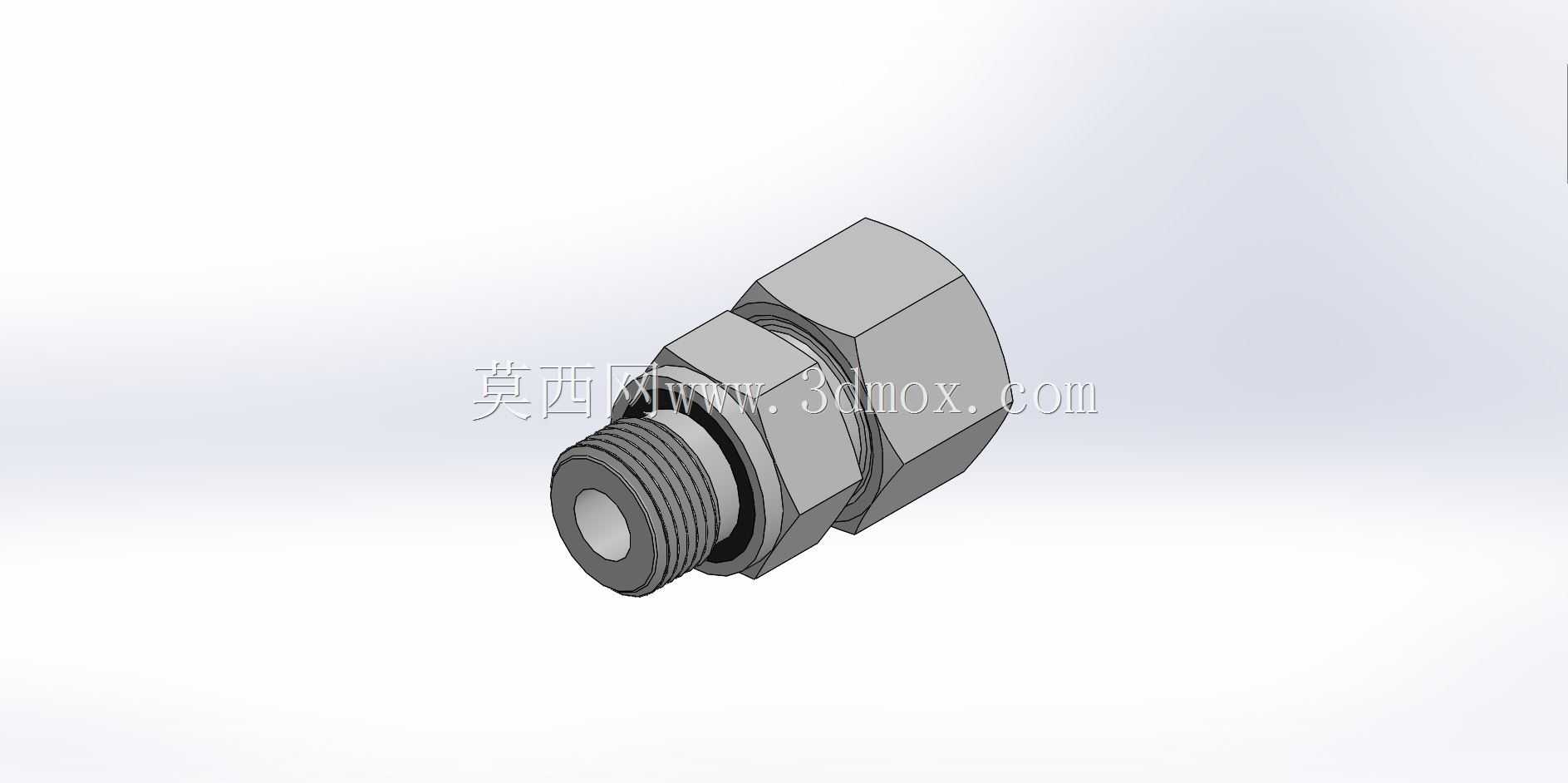

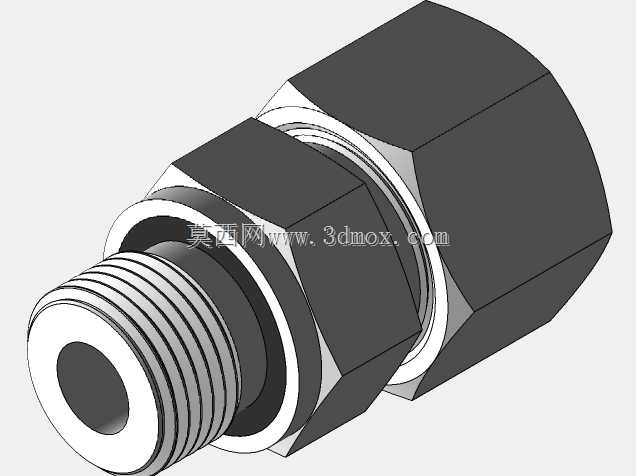

12帕X3/8英寸BSP直通过渡管接头

　　在流体管路系统的搭建与改造过程中，不同制式管路的衔接一直是结构设计与现场装配环节的常见痛点，这款12帕规格对应3/8英寸BSP螺纹的直通过渡管接头，正是为解决公制卡套硬管与英制BSP螺纹端口的对接需求开发的适配元件。从实际应用场景来看，这类接头广泛覆盖液压站油路排布、气动控制回路搭建、中小型流体输送管路改造等工况，尤其在设备技改项目中，经常会遇到新旧管路制式不统一的问题，比如早年引进设备采用BSP英制管螺纹端口，后期新增的国产硬管采用12mm外径卡套连接制式，直接对接会出现螺纹不匹配、密封失效的问题，这款过渡接头就可以在不改动原有设备端口、不重新裁切布设硬管的前提下完成可靠衔接，大幅降低现场改造成本与装配工时。

　　从产品功能特性来看，这款接头采用直通式结构设计，内部流道无突变台阶，流体经过时的压力损失极小，不会在接头位置产生紊流、节流等问题，适配液压油、压缩空气、低压水基流体等多种常见工业介质的输送需求。接头的密封设计采用了组合式密封结构，BSP螺纹端自带密封垫圈安装位，装配时搭配对应规格的组合密封垫圈，可在额定工作压力下实现无泄漏密封；卡套端采用标准24度锥面结构，与12mm外径硬管装配时，卡套在螺母压紧力作用下切入管壁，同时与锥面紧密贴合，实现硬管的可靠固定与密封，可承受常规工况下的管路振动与压力冲击，不会出现管路拔脱、渗漏等问题。

　　从设计思路层面来说，这款接头的结构参数完全遵循行业通用的连接标准，没有做非标的自定义尺寸，目的就是保证其通用互换性，不管是哪个品牌的同规格硬管、同规格BSP螺纹端口，都可以直接装配使用，不需要额外做适配加工。接头的外形采用六角结构设计，六角对边尺寸严格按照对应螺纹规格的扳手空间要求设定，现场装配时可以使用普通开口扳手或者套筒完成拧紧操作，不需要定制专用工装，拧紧过程中接头本体不会出现打滑、棱角崩损的问题。接头的长度尺寸经过优化，在保证螺纹啮合长度、卡套装配行程足够的前提下，尽可能压缩了整体长度，避免在管路排布密集的阀岛、阀块位置出现安装干涉，同时也减少了接头本身占用的安装空间，让管路布局更加紧凑整齐。

　　关于安装边界与尺寸参数，这款接头的BSP端为3/8英寸直管螺纹，螺纹有效啮合长度控制在12mm左右，装配时需要保证对应端口的螺纹深度不小于10mm，避免出现螺纹拧入不足导致的密封失效问题；卡套端适配外径12mm的标准硬管，硬管的端面裁切需要保证平整无毛刺，裁切端面与管身轴线的垂直度偏差不超过0.5mm，否则会影响卡套的切入效果与密封性能。安装时需要注意，BSP端的密封垫圈需要完全卡入接头端面的密封槽内，不能出现偏斜、挤出的问题，拧紧力矩控制在对应规格螺纹的推荐力矩范围内，避免力矩过大导致螺纹滑牙、垫圈压溃，或者力矩过小导致密封失效。卡套端装配时，需要先将螺母、卡套依次套入硬管，再将硬管完全顶入接头的锥孔底部，之后再拧紧螺母，首次拧紧后可以适当松动再二次拧紧，保证卡套完全切入管壁，形成可靠的密封与固定。

　　在实际选型过程中，需要注意核对两端的连接制式，这款接头的卡套端适配12mm外径硬管，对应的是12帕规格的卡套连接，BSP端为3/8英寸直管圆柱螺纹，不要和NPT锥管螺纹、公制细牙螺纹的端口混淆，否则会出现螺纹错牙、密封失效的问题。另外，这款接头的额定工作压力与适配的硬管壁厚、介质工作温度相关，常规碳钢材质的接头搭配标准壁厚的无缝硬管，在常温液压油工况下可满足中低压管路的使用需求，如果用于高压、腐蚀介质或者高低温工况，需要对应选择适配材质的密封件与接头本体材质。
