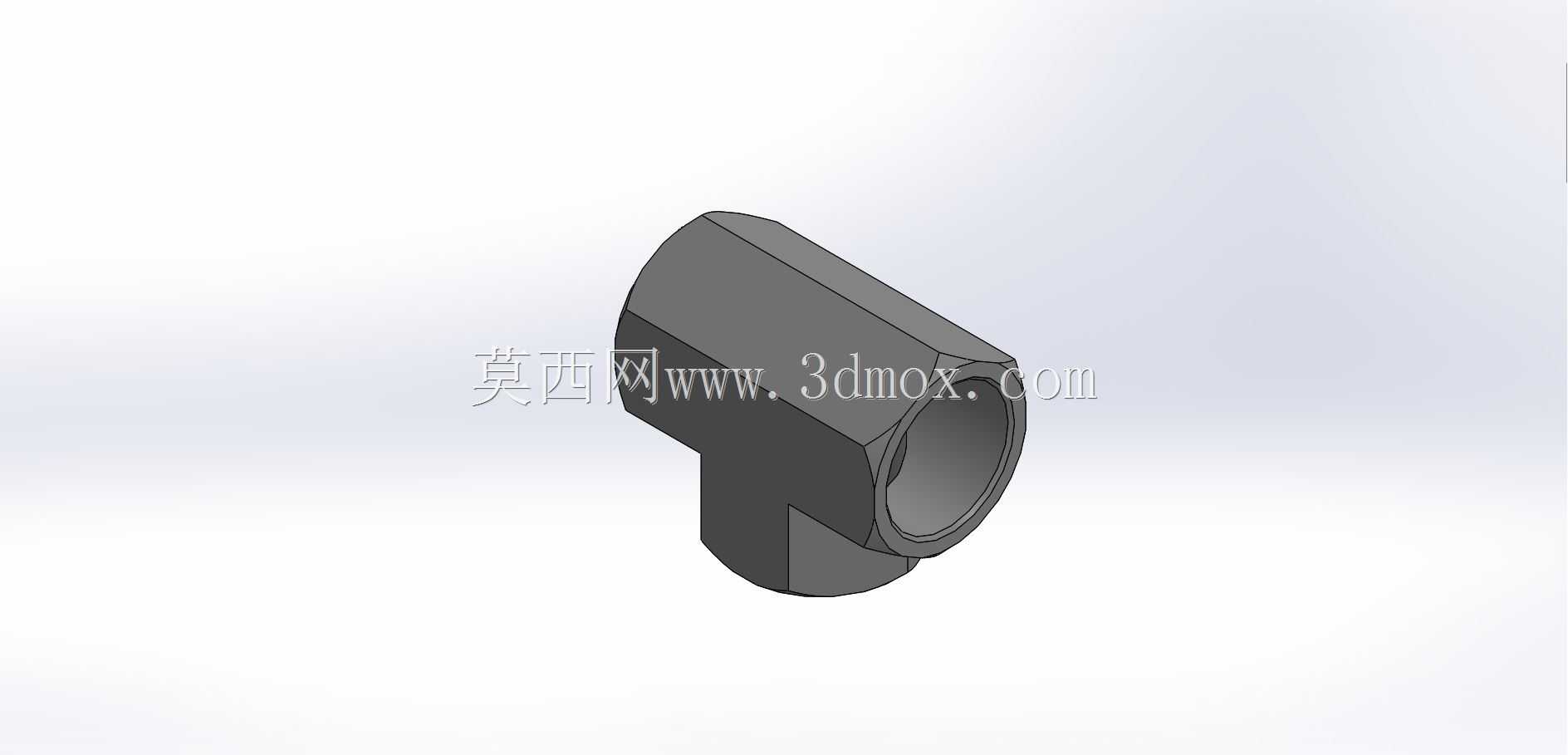

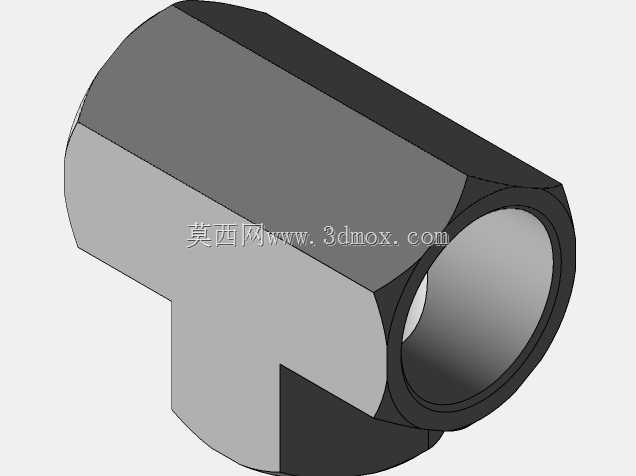

BSP内螺纹直角液压管路连接接头

　　在流体输送管路系统的布局中，直角转向的管路连接是极为常见的工况，这类工况下需要用到适配的转向接头来完成管路的方向切换，同时保证连接位置的密封可靠性与结构强度，本次涉及的内螺纹直角接头，就是针对BSP螺纹标准的管路系统开发的转向连接件。这类接头最常出现在液压站的阀组外接管路布局中，当阀组的出油口方向与预设管路走向存在90度夹角时，不需要额外弯折硬管或者采用多段接头拼接，直接通过该直角接头即可完成转向，既减少了管路的连接节点数量，也降低了多节点带来的泄漏风险。在气动控制系统的管路排布中，这类接头也有大量应用，比如设备框架内部的气源管路走向调整，受限于框架内部的安装空间，硬管弯折容易产生应力集中导致管路开裂，采用直角接头转向可以让管路贴附框架内壁排布，充分利用狭窄的安装空间，同时避免管路与其他运动部件产生干涉。从功能特性来看，该接头采用等径内螺纹设计，两个连接端的螺纹规格统一为2英寸BSP螺纹，适配同规格的外螺纹管路接头或者硬管端头，BSP螺纹作为英制管螺纹的常用标准，在进口液压设备、气动元件的配套管路中应用广泛，接头的螺纹加工精度直接决定了连接后的密封性能，建模过程中严格遵循BSP螺纹的牙型角、螺距、牙深参数，保证螺纹配合的间隙处于合理范围，配合密封带或者密封圈即可实现无泄漏连接。接头的主体外形采用六角结构设计，并非完全的圆柱形外轮廓，这种设计是充分考虑了现场安装的操作需求，

　　安装时可以直接用普通活动扳手或者对应规格的开口扳手卡住六角平面施加扭矩，不需要定制专用的工装，大幅降低现场安装的操作难度，六角结构的对边尺寸经过合理设计，既保证扳手卡持时有足够的受力面积不会打滑，也不会因为外形尺寸过大导致相邻接头安装时出现扳手空间不足的问题。在设计思路上，这类接头的内部流道采用圆弧过渡结构，而非直角硬转折，这一细节设计是为了降低流体在转向位置的压力损失，当液压油或者压缩空气经过接头位置时，圆弧过渡的流道可以减少流体的紊流产生，降低流体对冲带来的噪音与振动，同时也避免硬转折位置长期受流体冲刷导致的局部磨损，提升接头的使用寿命。接头的壁厚设计经过受力校核，在公称压力对应的管路系统中，壁厚可以承受管路内部的流体压力冲击，

　　尤其是液压系统中常见的压力脉冲工况，足够的壁厚可以避免接头在长期脉冲压力下出现开裂、变形的问题。从安装边界来看，接头的两个螺纹接口轴线呈90度垂直布局，安装时需要预留足够的扳手操作空间，以六角对边尺寸为基准，扳手活动侧需要预留至少一个扳手厚度的操作空间，避免安装时无法施加足够的拧紧扭矩，同时接头的安装位置需要避开设备的运动部件行程范围，防止设备运行过程中运动部件剐蹭接头导致连接松动。在管路排布设计时，接头的转折端朝向需要提前规划，尽量让后续连接的管路保持直线走向，减少额外的管路弯折，降低管路的装配应力。这类接头的材质通常采用碳钢或者不锈钢材质，根据应用场景的不同选择对应的材质，普通液压系统采用碳钢镀锌处理即可满足防锈与强度需求，

　　在有腐蚀性介质的工况或者食品、医药行业的流体管路中，则会采用不锈钢材质来提升耐腐蚀性能，建模过程中保留了接头的所有结构细节，包括六角棱边的倒角、螺纹端口的引导倒角，这些倒角结构不仅可以去除加工过程中的毛刺，也能在安装时引导螺纹顺利对中，避免螺纹错牙导致的连接损坏。在实际的设备维护中，这类直角接头属于易拆换的标准件，当接头出现密封失效或者螺纹损伤时，可以直接快速更换，不需要改动周边的管路布局，大幅降低设备的维护停机时间。在三维建模过程中，这类标准接头的模型需要严格匹配实物的安装尺寸，尤其是螺纹的有效旋合长度，有效旋合长度过短会导致连接强度不足，过长则会导致接头安装后顶死管路端头，影响密封效果，模型中两个接口的螺纹有效旋合长度都按照标准规范设计，保证与配套管路连接时可以达到足够的连接强度，同时预留合理的密封件安装空间。
