3/4英寸BSP内螺纹三通管接头结构

　　在流体输送、液压气动、工业测控等管路系统的布设作业中，三通类接头是实现管路分流、合流以及多支路拓展的核心基础连接件，这款3/4英寸BSP螺纹三通接头，就是针对中等通径管路的支路连接需求开发的结构件，适配公称通径20mm左右的流体管路，可在不额外增加管路转接件的前提下，完成单路输入双路输出、或者双路输入单路汇流的管路走向调整。从实际应用场景来看，这类内螺纹三通接头的覆盖范围极广，小到车间压缩空气支管路的工位分流、小型液压站的油路分支，大到工业过程测控系统中传感器的取压口布设、低压给排水管路的支路拓展，都能看到同结构接头的应用，尤其是搭配BSP英制管螺纹的使用场景，多集中在进口设备配套管路维护、外贸出口类流体设备组装、老旧工业生产线的管路改造项目中，这类场景对螺纹的密封匹配度要求极高，一旦螺纹参数偏差超过公差范围，很容易出现介质渗漏、连接松脱的问题。

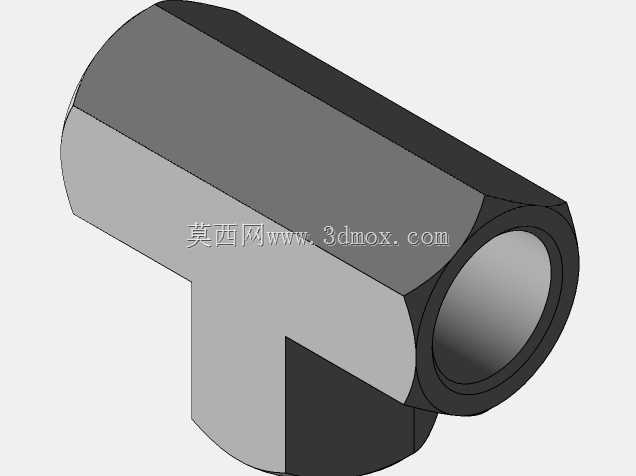

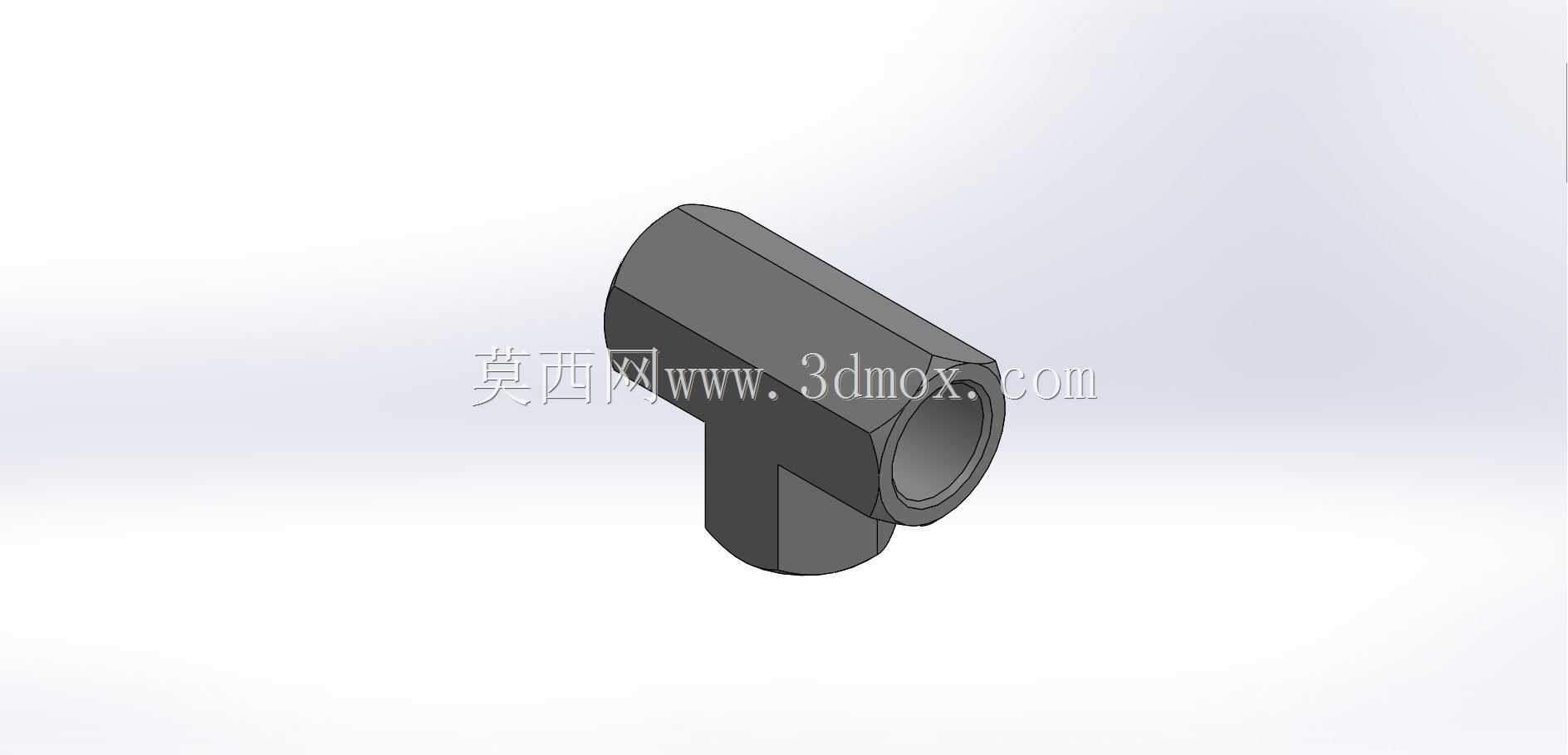

　　从结构设计思路来看，这款接头采用等径三通的对称式构型，三个连接端口的螺纹规格完全一致，均为3/4英寸BSP内螺纹，也就是常用的55度密封管螺纹，螺纹牙型角的设计本身就具备一定的自密封能力，配合生料带、密封胶或者紫铜密封垫，可承受1.6MPa以内的常规流体工作压力，适配水、液压油、压缩空气、低压蒸汽等多种常见工业介质。接头本体采用等壁厚的锻压成型结构设计，三个端口的交汇区域做了圆弧过渡处理，没有尖锐的应力集中棱角，这种设计一方面可以降低流体在接头内部的流阻，减少介质流经时的压力损失，避免直角交汇区出现紊流、气蚀的问题，另一方面也能提升接头整体的结构强度，在管路存在轻微振动或者压力波动的工况下，交汇区域不会因为应力集中出现开裂、渗漏的问题。

　　在外形尺寸与安装边界方面，这款接头的整体外轮廓为规整的类T型结构，三个端口的外六角结构尺寸完全统一，安装时可以用普通活动扳手或者对应规格的开口扳手直接卡持操作，不需要定制专用工装，安装作业的便利性较强。接头的轴向长度、端口外圆尺寸都严格匹配3/4英寸BSP螺纹的配套安装空间要求，相邻两个端口的中心距控制在合理范围内，安装时不会和周边的管路、阀件出现空间干涉，哪怕是在管路排布比较密集的阀岛、控制柜内部，也能顺利完成装拆作业。需要注意的是，这类内螺纹三通接头在安装时，三个端口的外接管路拧入深度需要控制在合理范围，不能过度拧入导致接头内部的螺纹交汇区被管路端部堵塞，影响介质的流通截面积，一般来说管路外螺纹的有效拧入深度控制在8-10牙即可，既能保证连接强度和密封性能，也不会占用过多的内部流道空间。

　　从实际选型适配的角度来说，这款接头的结构没有设置额外的节流、截止或者调节结构，属于纯通径的管路连接件，内部流道的通径和外接管路的通径基本保持一致，不会对管路的流量造成额外的衰减，适合对流量稳定性要求较高的流体回路使用。接头本体的材质适配范围较广，建模时的结构参数完全满足不锈钢、黄铜、碳钢等常见金属材质的加工工艺要求，不管是采用锻压后机加工的工艺，还是采用棒料直接数控加工的工艺，都能顺利加工出合格的成品，不需要额外设计复杂的工装夹具。在日常的管路维护作业中，这类等径内螺纹三通的互换性极强，只要螺纹规格一致，不同厂家生产的同规格接头都可以直接替换，不需要对现有管路做额外的切割、改造，能大幅降低管路维护的时间成本和物料成本。
