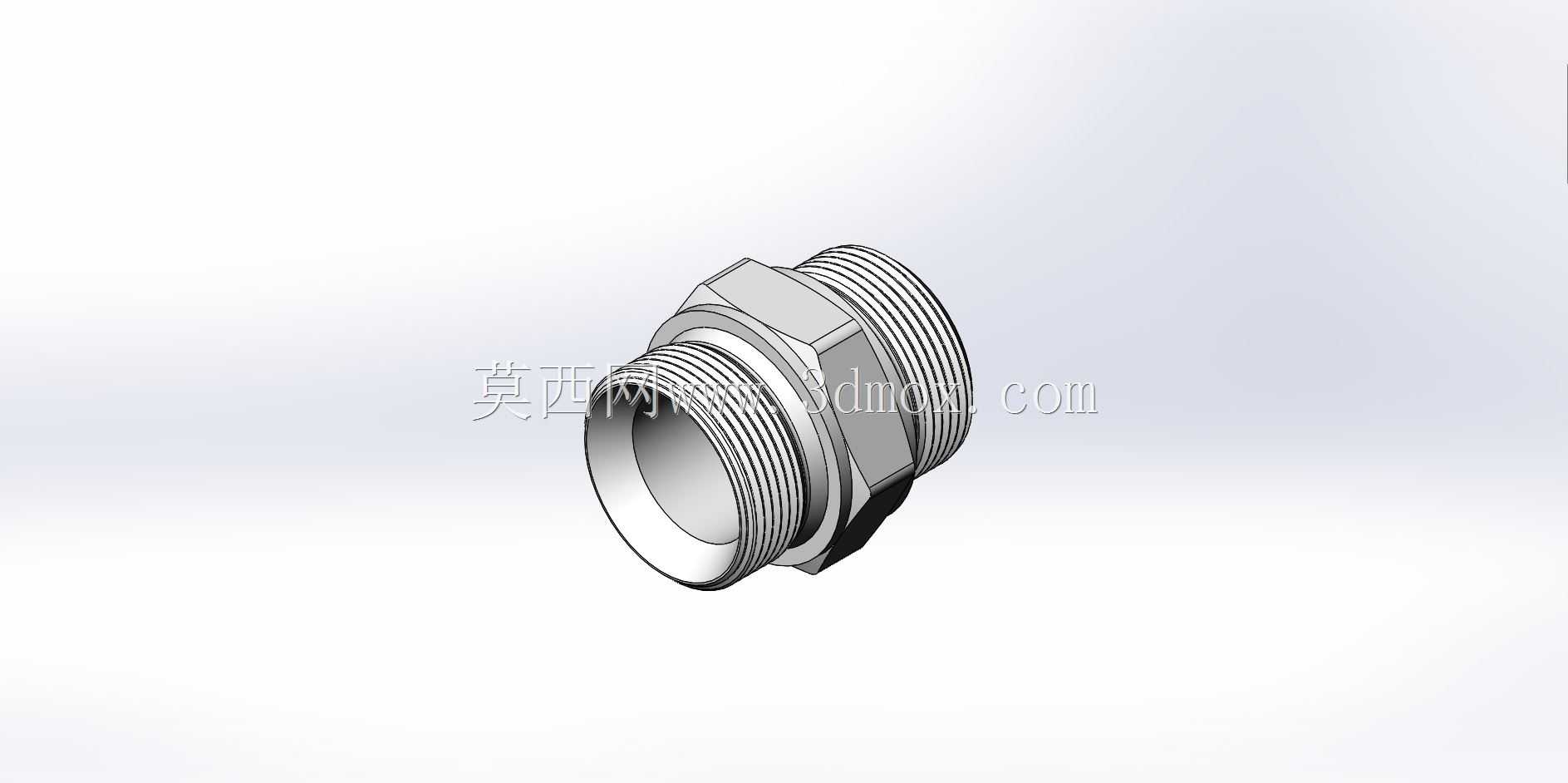

1.5英寸BSP双外丝等径直通液压管接头

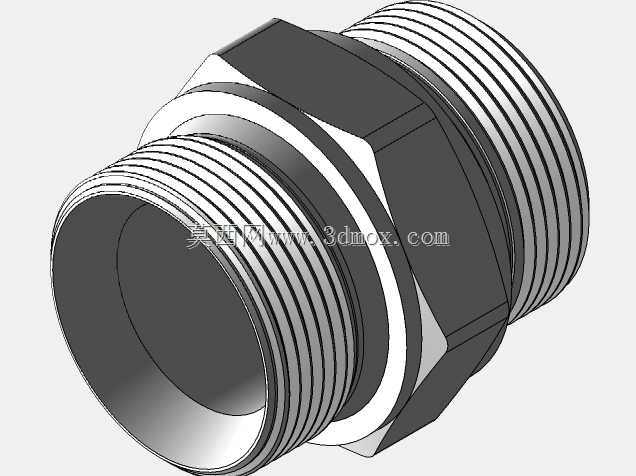

　　在液压站油路搭建、气动系统管路排布、工业流体输送管线改造的现场，这类等径双外丝直通接头是管路对接环节最常用的基础连接件之一，尤其适配两端均为1.5英寸BSP内螺纹接口的管路场景，不管是液压设备的油路延长、气动控制回路的管线对接，还是常温低压水气管路的同口径直通连接，都能依靠标准螺纹配合实现稳定的管路连通。从结构设计来看，接头整体采用对称式等径布局，两端加工统一规格的BSP外螺纹，螺纹牙型严格遵循英制管螺纹标准，牙距、牙高公差控制在通用管路连接的允许范围内，装配时配合生料带或者组合密封垫圈，就能实现可靠的静密封效果，避免管路输送介质出现渗漏问题。接头中部设计有六角拧动台，对边尺寸匹配常规活动扳手、开口扳手的夹持范围，

　　现场装配时不需要定制专用工装，用普通钳工工具就能完成拧紧操作，六角台的棱角做了小倒角处理，既可以避免装配时划伤操作人员手部，也能在扳手反复夹持后减少棱角崩损的概率，延长接头的重复使用寿命。接头内部为等径直流通孔，通径尺寸与两端1.5英寸BSP螺纹的通流能力匹配，介质流经时不会出现通径突变带来的流阻增大问题，不管是输送液压油、压缩空气还是常温清水，都能保持稳定的通流效率，不会因为接头结构造成额外的压力损失。从安装边界来看，接头两端螺纹的有效旋合长度符合通用管螺纹装配规范，安装时不需要额外计算旋入深度，只要将螺纹拧至外露2-3牙即可达到可靠的连接强度，接头整体轴向长度控制在同规格接头的常规尺寸范围内，在管路排布空间紧凑的场景下，

　　也不会因为接头长度过长造成管线干涉，六角台的最大外径小于两端螺纹的外接圆直径加两倍扳手夹持余量，相邻管路接头排布时只要预留出常规扳手操作空间，就能顺利完成装配作业。建模过程中，这类接头的结构特征相对规整，主要通过回转体特征完成主体轮廓构建，再通过拉伸切除做出中部六角拧动台，最后通过螺旋扫描特征加工两端的BSP外螺纹，建模时需要注意螺纹收尾处的退刀槽尺寸，退刀槽宽度和深度要匹配实际加工工艺要求，避免出现建模特征和实际加工工艺不符的问题，同时六角台与两端螺纹衔接处的过渡圆角要符合五金件的实际加工工艺，不能出现直角锐边的建模错误，否则后续出工程图或者做装配干涉检查时会出现偏差。在实际设备选型过程中，

　　这类等径外丝直通接头主要用于同口径内螺纹接口的直连，不需要变径的管路场景下，比采用多个变径接头组合的连接方式可靠性更高，减少了管路连接点的数量，也就降低了介质渗漏的风险点，日常设备维护时，这类标准件的互换性较强，只要螺纹规格匹配，不同厂家生产的同规格接头都可以直接替换，不需要对原有管路做额外改造。针对不同的输送介质场景，接头可以选用碳钢镀锌、304不锈钢、黄铜等不同材质，建模时的结构尺寸完全通用，只需要在后续工程图中标注对应的材质和表面处理要求即可，不需要调整主体结构参数。在做管路系统三维装配时，这类接头的装配基准可以选在接头的中心轴线上，装配时对齐两端管路的轴线，再按照实际旋合深度调整轴向位置，就能准确模拟实际装配状态，方便后续做管路干涉检查和装配工艺验证。
