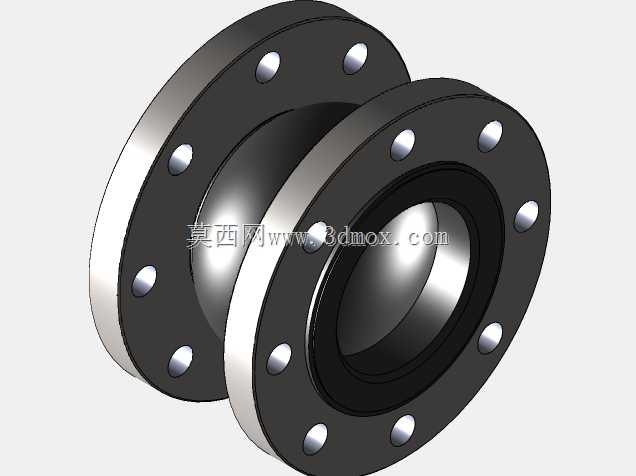

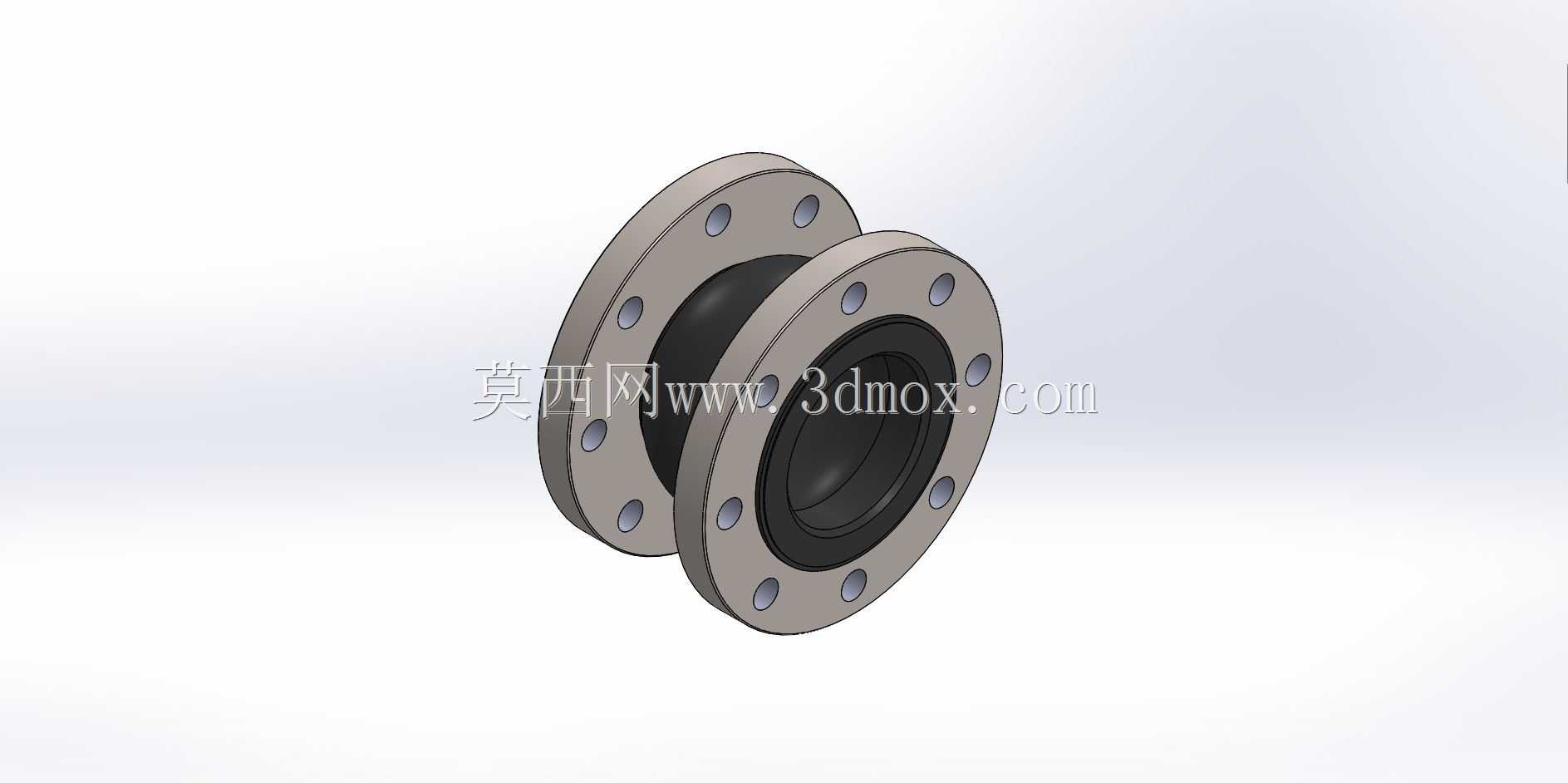

ANSI150法兰式DN100橡胶软接头结构

　　在民用建筑给排水、工业循环水系统、化工介质输送管线的布设场景里，法兰式橡胶挠性接头是解决管线应力问题的核心配套部件，这款适配ANSI 150 B16.5标准的DN100规格接头，针对4英寸公称通径的管线做了全参数匹配，两端法兰的螺栓孔排布完全遵循美标150磅级法兰的尺寸规范，现场安装时无需额外配做转接法兰，可直接与同压力等级的阀门、泵体、管线法兰组对。从结构设计逻辑来看，中间的橡胶主体采用多层复合结构，内层胶直接接触输送介质，根据不同输送场景可适配耐水、耐弱酸、耐温的不同胶料配方，中间的骨架层采用高强度锦纶帘子布交叉排布，承担管线内压产生的环向与轴向拉力，避免橡胶主体在承压状态下出现鼓包、拉脱失效，外层胶则采用耐老化、耐候的胶料，

　　抵御外部环境的紫外线、潮气侵蚀，延长户外布设场景下的使用寿命。两端的金属法兰采用翻边包胶结构，橡胶主体的密封面直接与法兰密封面贴合，安装时无需额外加装密封垫片，依靠法兰锁紧时的压缩力即可实现端面密封，减少了现场安装的密封件选配环节，也避免了垫片选型不当导致的泄漏隐患。从安装边界来看，该接头的轴向压缩量、横向偏移量、角向偏转量都经过实际工况验证，能够吸收管线运行过程中因温度变化产生的热胀冷缩位移，抵消泵组、阀门运行时传递到管线上的振动，阻断振动沿管线的传递路径，降低管线支架的受力负载，也能减少振动带来的管线紧固件松动风险。在实际选型应用中，这款接头常被安装在离心泵的进出口端，用来隔离泵体运行产生的振动传递到后续管段，

　　也会被用在不同材质管线的连接位置，补偿两段管线的安装同轴度误差，降低现场安装的对中难度，避免强行组对管线产生的装配应力长期作用在焊缝或者法兰连接处造成疲劳损坏。设计建模过程中，法兰的螺栓孔位置度、密封面的平面度、橡胶主体的弧度过渡都做了精准还原，法兰端面的水线结构也完整呈现，能够直接用于管线布设的装配干涉检查，模拟安装状态下的接头压缩偏移状态，提前校核管线布设的空间余量，避免现场安装时出现与周边管线、支架、设备的碰撞问题。橡胶部分的壁厚设计兼顾了挠性与承压能力，过厚会导致接头刚度过大，无法发挥位移补偿与减震的作用，过薄则会降低承压能力，容易在长期运行中出现疲劳损坏，模型中橡胶与法兰的结合位置做了圆弧过渡处理，

　　避免应力集中在结合面造成橡胶撕裂，这也是实际产品生产过程中的关键工艺控制点，过渡位置的弧度直接决定了产品的抗疲劳寿命。在化工管线场景中，该接头还能抵消管线内介质压力波动产生的水锤冲击，缓冲瞬间压力峰值对管线和设备的损伤，尤其是在间歇输送的管线上，水锤效应产生的瞬间位移和冲击力，可通过橡胶接头的弹性变形进行吸收，避免硬连接状态下的应力直接作用在设备接口处造成设备损坏。
