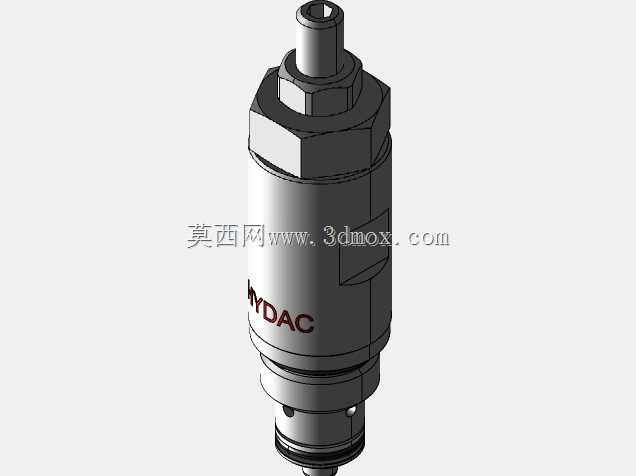

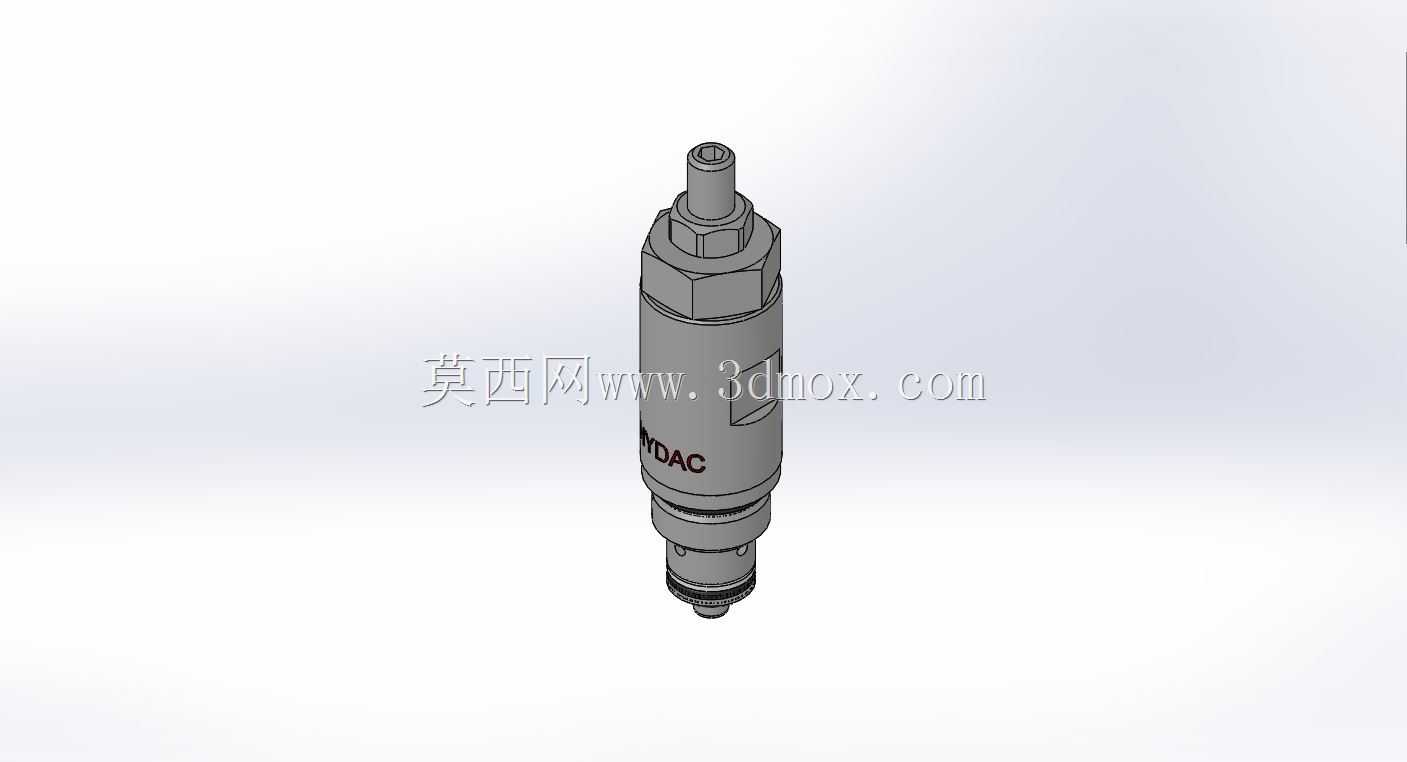

贺德克DB4E直动式溢流阀三维结构

　　在液压系统的压力控制回路里，直动式溢流阀是最基础也最核心的压力保护与调压元件，这款贺德克DB4E系列630bar规格的直动溢流阀，采用螺纹插装式结构设计，在各类高压液压站、工程机械液压回路、冶金设备液压系统中都有广泛应用，主要承担系统过载保护、恒定压力维持、远程调压卸荷的核心功能，尤其适配安装空间紧凑、压力等级要求高的液压集成阀块设计场景。从结构设计逻辑来看，这款阀采用插装式集成设计思路，整体为细长圆柱型插装主体搭配顶部调压机构的布局，插装部分的外圆加工有标准密封槽位，安装时直接嵌入阀块对应的预制安装孔内，通过端部螺纹实现轴向锁紧，相比传统管式、板式溢流阀，能大幅减少阀块的占用空间，减少管路连接带来的泄漏点，同时提升压力响应速度。

　　阀的主体部分沿轴向依次分布进油腔、阻尼孔段、阀芯配合段、弹簧腔、调压杆段，阀芯采用锥面密封结构，相比滑阀结构的溢流阀，锥面密封的泄漏量更小，压力闭合特性更硬，在630bar的高压工况下也能保证可靠的密封性能，不会出现系统保压阶段的压力掉压问题。顶部的调压机构采用锁紧螺母搭配调节杆的结构，调节杆端部直接抵接调压弹簧的上端座，通过旋转调节杆可以改变弹簧的预压缩量，从而设定阀的开启压力，调整完成后通过锁紧螺母锁死调节杆位置，避免设备运行过程中因振动出现压力漂移的问题，调压机构外部设置有防护帽结构，防止外界粉尘、水汽进入弹簧腔造成阀芯卡滞。从安装边界尺寸来看，这款阀的插装主体外径适配标准16mm规格的插装阀安装孔，安装孔的深度需要匹配阀的插装长度，预留足够的密封压缩量，阀块上对应的油道开口需要对准阀的进油侧环形槽，回油通道需要连通弹簧腔的泄油口，保证溢流时的油液能顺畅流回油箱，避免弹簧腔憋压影响调压精度。在实际选型应用中，这款阀的额定工作压力达到630bar，属于高压级别的直动溢流阀，适合作为高压液压系统的二级调压或者过载保护元件使用，相比先导式溢流阀，直动结构的响应速度更快，在系统出现瞬时压力冲击时能快速开启卸压，避免压力峰值损坏液压泵、油缸等核心元件，不过因为直动式结构的弹簧刚度较大，大流量溢流时的压力偏差会比先导式结构稍大，所以通常用在流量不超过30L/min的压力控制回路中，或者作为先导阀搭配主阀使用。

　　建模过程中需要重点关注几个配合尺寸的精度：阀芯与阀套的配合间隙需要控制在0.008-0.012mm之间，间隙过大会导致内泄漏量超标，间隙过小则容易出现阀芯卡滞的问题，尤其是在液压油清洁度不高的工况下，过小的配合间隙会大幅提升卡滞风险；密封槽的尺寸需要适配对应的O型圈与挡圈规格，高压工况下需要在密封槽侧加装聚四氟乙烯挡圈，避免O型圈在高压下被挤入间隙造成密封损坏；调压弹簧的参数需要匹配630bar的调压范围，弹簧的刚度、预压缩量、并圈高度都需要经过计算校核，保证在整个调压区间内弹簧的弹力线性度符合压力控制要求，避免出现调压过程中压力跳变的问题。在实际设备调试中，安装这款阀的时候需要注意阀块安装孔的倒角处理，

　　孔口需要加工15-20度的导入倒角，避免安装时切伤O型圈，安装前需要彻底清理阀块内部的铁屑、毛刺，冲洗油道，避免杂质进入阀内部造成阀芯卡滞；调压时需要在系统带压的状态下缓慢旋转调节杆，逐步升压到设定压力，避免一次性调整幅度过大造成系统压力超调，调整完成后务必锁紧锁紧螺母，防止运行过程中螺母松动导致压力变化。这款阀的外形结构没有多余的外置管路接口，所有油道都通过插装面与阀块内部连通，整体外形简洁，外露部分只有顶部的调压机构，非常适合集成在多路阀、集成阀组内部，在工程机械的上车液压系统、盾构机的辅助液压回路、高压液压试验台的压力控制回路中都能看到同类型结构的应用，其紧凑的结构、可靠的高压密封性能、快速的压力响应特性，是高压小流量液压回路中压力控制元件的优选方案。
