机柜用小型恒温控制装置结构设计

　　在工业电气控制柜、通讯基站机柜、户外成套配电设备的长期运行场景中，柜内温度失衡是诱发电子元件老化、绝缘性能下降、设备误动作甚至停机故障的核心诱因之一，这类小型恒温控制装置正是针对密闭柜体内部的温度管控需求开发的配套组件。从实际落地的应用场景来看，这类装置常与柜内加热模块、散热风扇联动使用，当柜内温度低于设定阈值时触发加热回路启动，避免低温环境下电容、液晶显示屏、精密继电器等元件出现性能衰减；当柜内温度高于设定阈值时触发散热回路工作，将功率元件工作产生的积热及时排出，让柜内始终维持在电子设备可靠运行的温度区间内。

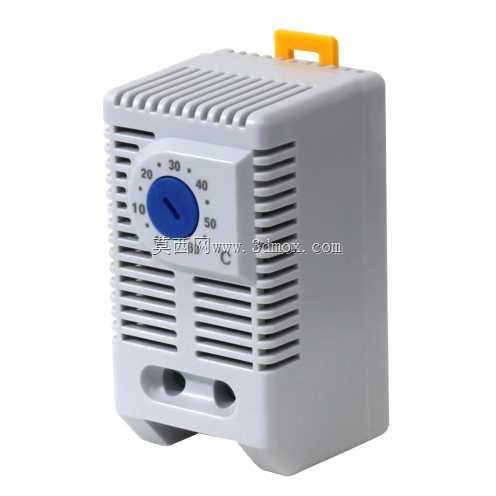

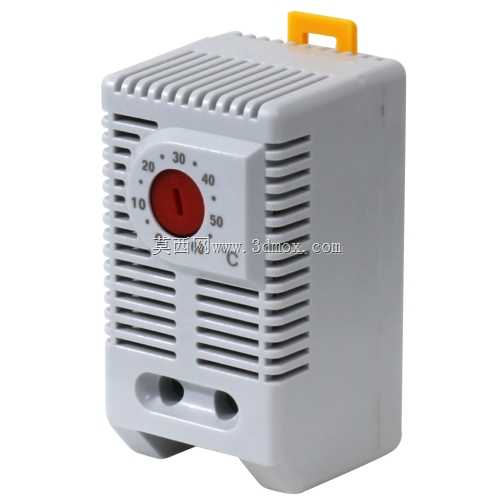

　　从产品功能特性来看，该装置采用一体式紧凑结构设计，正面预留了温度调节旋钮的安装位，运维人员无需拆解柜体即可直接通过外露的旋钮调整温度触发阈值，适配不同地域、不同工况下的柜内温度管控需求。壳体侧面设计有阵列式通风槽，既可以保证装置内部温感元件能够精准感知柜内实际空气温度，避免壳体封闭导致的温度检测滞后，也能兼顾壳体的结构强度，防止运输、安装过程中外力挤压导致内部元件移位。装置顶部集成了标准DIN导轨卡扣结构，这也是目前工业电气柜内通用的安装方式，无需额外打孔固定，直接卡装在35mm标准导轨上即可完成安装，能够大幅降低现场装配的工时成本，也方便后期运维时的快速拆换。

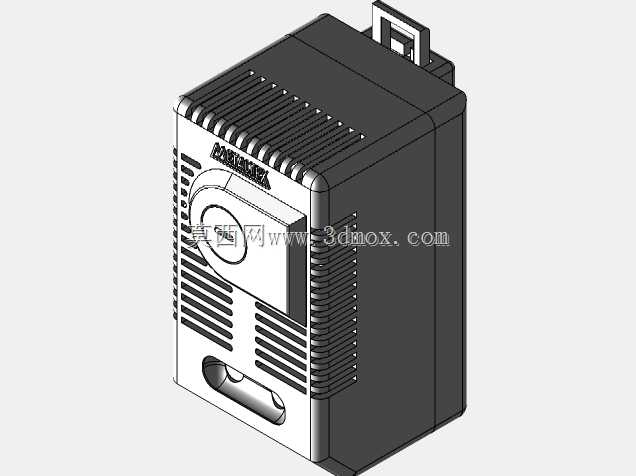

　　从设计思路层面拆解，这款恒温装置的壳体采用上下扣合的拼接结构，边角位置做了圆弧过渡处理，既可以避免安装运维过程中尖锐边角划伤操作人员，也能提升壳体的抗冲击性能，在户外柜体遇到振动、轻微碰撞的场景下不会出现壳体开裂的问题。壳体表面的散热筋条沿着装置竖向布置，顺着柜内空气自然对流的方向设计，能够减少空气流通的阻力，让温感元件的检测响应速度更快。装置的接线端设置在壳体侧下方，接线完成后线缆可以顺着柜内布线槽自然排布，不会与周边的断路器、接触器等元件产生干涉，预留的接线空间能够适配1.5-2.5平方毫米的多股铜芯线，满足常规工业控制回路的接线载流要求。

　　关于外形尺寸与安装边界，这款装置的整体轮廓控制在适配小型机柜安装的尺寸区间，宽度方向不会占用超过2个标准模数的导轨安装位，即使是内部空间紧凑的小型壁挂式控制柜，也能在预留的导轨空位上完成安装，不会与相邻的电气元件产生空间冲突。安装时需要注意预留的操作空间：装置正面的调节旋钮前方需要留出至少30mm的无遮挡空间，方便运维人员使用螺丝刀或者直接手动调整温度设定值；侧面通风槽位置不能被线槽、线缆或者其他元件遮挡，否则会导致空气流通不畅，温度检测出现偏差，直接影响恒温控制的精度。装置的进深尺寸适配常规柜体的安装深度，即使是厚度200mm的薄型壁挂柜，安装完成后也不会与柜门内侧的密封胶条、走线槽产生碰撞，柜门可以正常闭合。

　　在实际选型匹配过程中，结构设计人员需要结合柜内的总发热功率、柜体的密封等级、安装地域的极端环境温度来匹配对应的恒温装置参数，这款模型的结构细节可以直接用于成套柜体的三维布局校验，在设计阶段提前排查安装干涉、操作空间不足、通风路径遮挡等潜在问题，避免后期生产装配阶段出现结构返工。不同于大型工业温控设备，这类小型恒温装置不需要复杂的参数设置，接入回路后即可自动运行，本身的功耗极低，长期运行不会额外增加柜内的发热负担，非常适合无人值守的户外机柜、分布式通讯站点、小型成套控制设备的温度管控场景。
