面板安装式门控触发开关结构

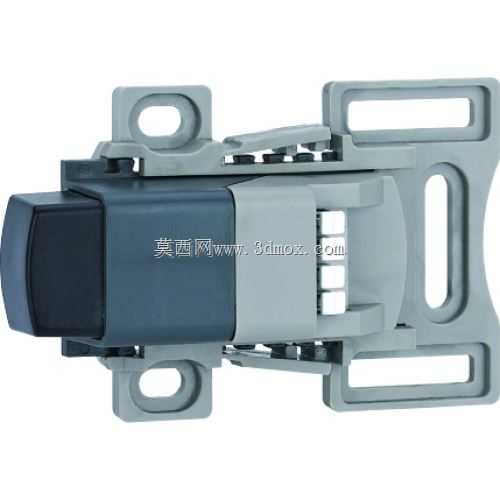

　　在工业控制柜、设备检修门、自动化生产线安全防护门的场景里，这类门开关是保障设备运行安全、实现门体状态反馈的核心部件，日常选型和结构设计时，需要兼顾安装便捷性、触发可靠性与长期使用的耐用性，很多刚接触结构设计的工程师容易忽略安装边界的预留，导致后期装配时出现干涉、触发行程不匹配的问题。从结构设计逻辑来看，这款门开关采用侧装卡扣配合安装耳的固定方式，主体为长条形柱式结构，一端设置带安装孔的固定支架，支架上开有长圆形调节孔，可适配安装面板上±2mm的孔位偏差，降低面板加工的精度要求，现场装配时不需要反复扩孔调整，直接通过螺丝穿过调节孔就能完成预固定，调整到合适触发位置后再锁紧螺丝即可。开关的触发端采用多触点弹片结构，搭配三个定位凸点，

　　当门体闭合压下触发端时，弹片受力形变接通内部回路，输出门体闭合的信号，当门体开启时，弹片自动复位断开回路，部分场景下也可根据回路设计接通常开或常闭触点，适配不同的安全联锁逻辑，比如设备运行时防护门被意外打开，开关触发断开安全回路，设备立刻停止运行，避免操作人员误入危险区域造成伤害。主体外壳采用卡扣拼接结构，不需要额外打螺丝固定，装配时直接将内部触点组件卡入外壳卡槽即可，外壳侧面预留了接线插槽，接线端子直接插入插槽就能完成电气连接，不需要焊接，现场接线效率更高，也方便后期维护更换。从安装边界来看，这款开关嵌入面板的深度需要预留至少35mm的空间，面板开孔尺寸需要匹配开关主体的截面尺寸，安装耳突出面板表面的高度不超过8mm，

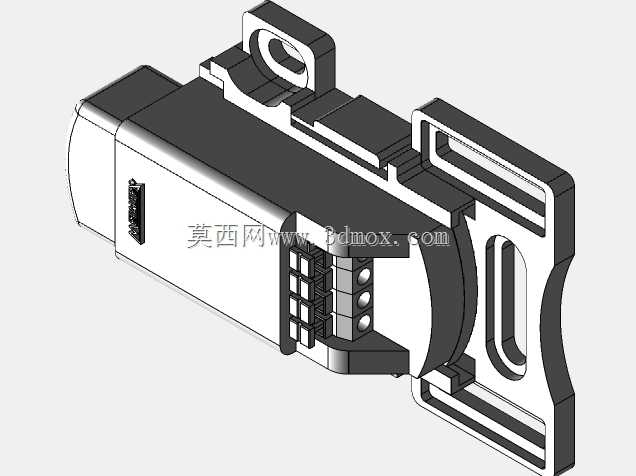

　　不会和门体的闭合路径产生干涉，触发端的有效触发行程为5mm，设计门体的压合结构时，需要保证门体闭合后能压下触发端至少3mm，确保触点可靠接通，同时压合量不能超过7mm，避免长期过压导致弹片疲劳失效。在实际设备应用中，这类开关除了用于安全防护门的状态检测，也可用于小型机柜的门体开合信号反馈，比如网络机柜、配电箱的门体开启检测，配合报警装置实现开门告警，部分食品包装设备的透明防护舱门也会选用这类开关，因为其结构紧凑，安装后不会突出舱门表面过多，不影响设备整体外观，同时触点的接触电阻稳定，长期在多粉尘、轻微油污的环境下也能保持可靠通断。设计这款开关的三维结构时，需要重点关注安装支架和主体的连接强度，支架采用和主体一体注塑的结构，

　　避免额外装配带来的松动风险，支架上的长圆孔边缘做了加厚处理，锁紧螺丝时不会出现开裂的问题，触发端的弹片采用弹性不锈钢材质，建模时需要预留弹片的形变空间，避免弹片复位时和外壳内壁产生摩擦卡滞，外壳的拼接卡扣设计成带倒钩的结构，装配后卡扣卡入外壳对应的卡槽，不会因为长期振动出现松脱，接线插槽的内部做了防呆设计，反方向的接线端子无法插入，避免现场接线时接错触点导致功能失效。很多工程师在选型这类门开关时，容易只看触点容量和安装尺寸，忽略触发方向的匹配，这款开关为侧向触发结构，触发压力方向垂直于开关主体轴线，设计门体的压块时，需要保证压块的施力方向和触发端的运动方向一致，避免侧向受力导致触发端卡滞，长期使用后出现触发不灵敏的问题，压块的接触面建议做圆弧过渡，减少和触发端的摩擦，提升部件的使用寿命。
