直角式触觉检测开关结构设计

　　在3C电子组装流水线的工位定位、小型自动化模组的原点复位、消费电子外壳的装配到位检测场景里，这类直角布局的触觉触发开关是出镜率极高的小尺寸检测元件。不同于直柄式触觉开关需要垂直于安装面预留触发压杆的动作空间，直角弯折的结构把引脚出线方向和触发压杆的动作方向调整为垂直布局，能在设备内部走线空间局促、安装面与触发动作面呈90度夹角的位置直接安装，不用额外设计转接支架来调整开关朝向，能大幅压缩检测工位的结构占用空间。从实际使用的工况来看，这类开关常被布置在治具的开合限位处、料仓的缺料检测位、滑台的硬限位前的预触发位置，触发行程通常在毫米级，靠内部弹片的瞬动结构实现通断信号的快速切换，不会因为触发动作的缓慢推进出现信号跳变、接触不良的问题，能给PLC或者设备控制板卡传递稳定的到位信号，避免设备因为检测信号异常出现撞机、漏加工、装配错位的问题。

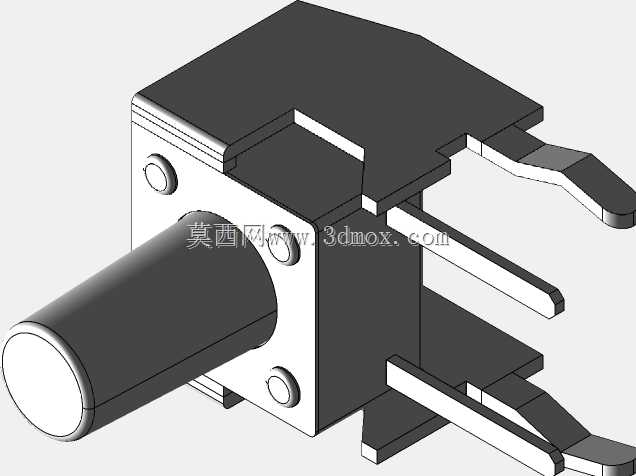

　　做这个开关的三维结构设计时，首先要把安装基准面的平面度控制在合理公差范围内，开关本体上的三个安装定位孔的位置度要和常用的PCB安装孔位、钣金安装支架的孔位匹配，压杆的伸出长度要预留足够的触发余量，同时要考虑压杆被按压到极限位置时的机械止挡，不能让内部弹片承受过压导致塑性变形，影响开关的触发寿命。引脚的折弯角度要严格控制90度公差，避免插装焊接时出现引脚偏斜、无法顺利过孔的问题，引脚的间距要符合通用的PCB布线间距规范，不用额外调整走线宽度就能完成板卡布线。外壳的卡扣结构要保证内部组件装配后不会因为设备运行的振动出现松脱，外壳边缘的倒角要做圆滑处理，避免组装时刮伤操作人员的手指或者刮破设备内部的走线绝缘层。

　　从安装边界的尺寸来看，这类开关的本体宽度通常控制在十毫米级，压杆的直径适配常见的触发拨片尺寸，安装时从安装面到开关本体顶部的高度不会占用过多垂直空间，引脚伸出本体的长度要满足波峰焊或者手工焊接的吃锡深度要求，同时不会因为引脚过长和周边的金属结构件出现短路风险。触发压杆的动作方向和安装面平行的设计，让安装在PCB板边缘的开关可以直接检测垂直于板卡方向的物体到位信号，不用把板卡垂直安装来适配直柄开关的触发方向，能大幅简化设备内部的板卡布局。在实际选型建模时，还要注意压杆的触发力参数，不同应用场景需要匹配不同的触发力，比如检测轻薄塑料件到位时要选触发力较小的规格，避免触发力过大把工件顶移位；在有切削液、粉尘的工况下要选带密封结构的规格，这个模型的结构基础上可以快速修改密封结构的细节，适配不同防护等级的使用需求。建模过程中要把内部弹片的运动行程做干涉检查，确保压杆全行程动作时，内部的动触点和静触点的接触压力符合设计要求，不会出现接触电阻过大的问题，同时要保证开关在未触发状态下触点有足够的开距，不会因为设备振动出现误触发的情况。
