直角式触觉检测开关结构设计

　　这类直角触觉开关在小型自动化设备、消费电子组装治具、3C产品检测工位里的应用频次很高，很多需要检测工件到位、机构行程限位、部件归位确认的场景，都会用到这类结构紧凑的触发式检测元件。不同于直柄式的触觉开关，直角布局的结构能把触发动作方向和引脚接线方向做90度转向，在安装空间局促、走线需要沿设备壁面排布的场合，能大幅压缩安装所需的纵深空间，避免元件突出设备内壁干涉其他运动部件。

　　从实际使用的功能逻辑来看，这类开关依靠前端的触发压头接受外部的机械位移，当被检测部件接触压头并推动其达到额定行程后，内部的触点机构会完成通断状态切换，输出电信号给后端的控制回路，实现位置确认、行程超限保护、工件有无检测的功能。直角结构的设计，让开关的主体可以贴装在设备的安装板侧壁上，三个直插式引脚从主体侧方垂直伸出，穿过安装板上的对应开孔后直接焊接在PCB板上，不需要额外的转接走线，既减少了接线的工序，也能避免引线受设备振动影响出现松脱的问题。

　　设计这类开关结构的时候，首先要平衡触发力度和触点寿命的关系：压头的复位弹簧刚度不能过大，否则会对被检测的轻薄工件造成顶推移位，比如在检测薄型塑胶件、柔性电路板的工位上，触发力过大会直接把工件推偏，导致检测误判；但刚度过小又会让开关在设备运行振动下出现误触发，所以压头的滑动配合段要做合理的公差配合，既要保证压头滑动顺畅无卡滞，也要控制径向的晃动量，避免长期往复触发后出现偏磨。外壳的卡扣结构要保证上下壳体扣合后无松动，三个引脚的位置度公差要控制在合理范围内，保证穿过PCB安装孔时不需要额外掰动引脚就能顺利装配，引脚和内部触点的连接部位要做可靠的固定，避免焊接时的热量传导到内部触点导致触点移位、接触不良。

　　从安装边界来看，这类直角开关的主体近似方块结构，安装时需要在安装板上预留对应引脚穿过的三个开孔，开孔的位置要和引脚间距匹配，同时要给压头的伸缩预留足够的动作空间，压头前方不能有其他固定结构遮挡触发路径，安装后开关主体和相邻运动部件的最小间隙要保留至少1mm以上，避免设备运行的振动导致部件和开关外壳发生摩擦误触发。开关的触发压头端面做了方形的增大接触面积设计，相比圆柱形小压头，能降低对被检测部件的接触压强，避免长期接触在软质工件表面留下压痕，同时也能容忍被检测部件一定的位置偏差，哪怕接触位置稍微偏离压头中心，也能可靠触发，不会因为接触点偏移导致触发力异常。

　　在实际选型适配的时候，还要注意开关的触发行程和总行程的匹配，很多设备的机构运动过冲量比较大，如果开关的总行程小于机构的过冲距离，就会导致压头被过度顶推，损坏内部的复位弹簧和触点结构，所以设计安装位的时候要预留硬限位结构，在压头达到最大行程前让硬限位承接机构的冲击力，避免开关承受过大的顶推力。另外这类直角结构的开关，因为引脚和触发方向垂直，在做三维布局的时候可以把开关主体藏在安装板的背面，只让压头从开孔处伸出到检测侧，这样设备外观面看不到开关的主体和接线，整体设备的外观更整洁，也能避免生产过程中的切削碎屑、灰尘直接堆积在引脚部位，降低引脚短路、接触不良的故障概率。

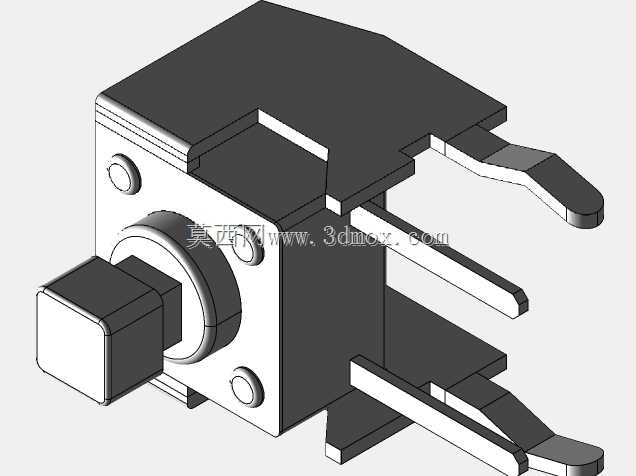

　　从结构细节上看，外壳上的三个圆形铆接点是上下壳体的固定位置，设计的时候铆接点的沉头深度要控制好，不能突出外壳表面，否则会导致开关贴装在安装板上时出现间隙，安装位置倾斜，进而影响压头的触发方向精度。压头和外壳配合的部位做了防尘的台阶结构，能阻挡大部分的浮尘进入开关内部，延长触点的使用寿命，在普通的车间环境下不需要额外加装防尘套就能满足长期使用的要求，只有在有切削液、大量粉尘的恶劣工况下，才需要额外给压头部位加装柔性防尘罩。
