三位八段式数码显示组件结构设计

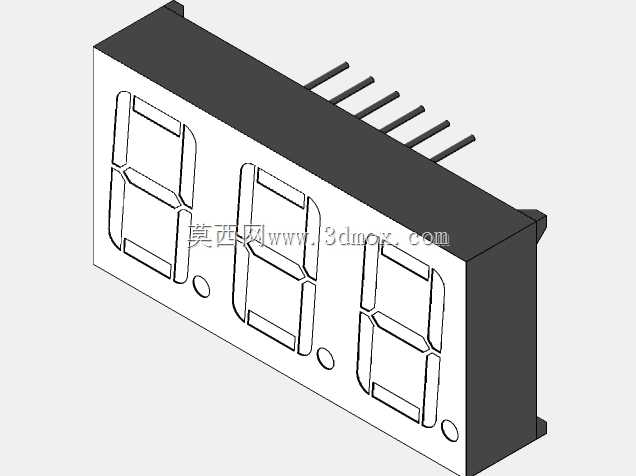

　　在工业控制终端、小型检测仪器、家电控制面板这类需要直观输出数字量的场景里，三位八段显示组件是成本与显示效果平衡度极高的选型方案，不同于点阵屏的复杂驱动逻辑，这类段式显示器件仅需匹配对应的段码驱动电路，即可稳定输出0-9数字与小数点标识，完全覆盖温度、压力、计数、电压电流等常规参数的数值显示需求，在批量量产的民用与工业电子设备中应用占比极高。从结构设计层面看，这类显示组件采用黑色阻燃环氧塑封外壳作为主体承载结构，外壳正面预留三个独立的八段字符显示窗口，每个窗口对应独立的发光段腔体，避免相邻字符发光时出现串光干扰，每个字符旁集成独立的小数点发光段，可根据显示需求点亮对应小数位，满足不同精度的数值显示要求。

　　器件背部引出等间距直插式金属引脚，引脚排布严格遵循通用三位八段数码管的行业通用间距规范，引脚直径与长度适配常规2.54mm间距PCB通孔焊接工艺，无需额外定制转接板即可直接在通用洞洞板或量产PCB上完成焊接固定，焊接后器件与PCB板面保持垂直安装姿态，显示面正对设备操作侧，无需额外调整显示角度。设计过程中首先要确认显示面的可视角度范围，通过调整内部发光芯片的安装倾角，配合外壳窗口的遮光斜面设计，保证水平方向±60度、垂直方向±30度范围内都能清晰辨识显示字符，避免出现侧视偏色、字符缺段的视觉问题。外壳的安装边界需要严格控制，整体厚度控制在常规直插数码管的通用尺寸区间，宽度适配三位字符的排布间距，长度方向不超出引脚排布的总宽度，

　　保证在紧凑的设备面板内部不会和周边的电容、电阻、接插件等元器件产生结构干涉，面板开孔尺寸可直接参照器件正面显示区域的外轮廓做0.2-0.3mm的间隙配合，安装时可通过外壳侧边的定位凸台与面板开孔的定位槽配合，避免焊接后器件出现旋转偏移。从功能实现逻辑上，每个八段字符由七个独立的长条形发光段加一个小数点发光段组成，通过不同段的组合点亮即可实现全部阿拉伯数字的显示，三位字符采用动态扫描的驱动方式即可完成控制，相比静态驱动方案能大幅减少IO口占用数量，适配绝大多数低端主控芯片的驱动能力。器件的塑封外壳采用耐高温材质，可承受波峰焊与回流焊的常规焊接温度，不会出现壳体变形、透光面雾化的问题，内部发光段与引脚之间的导电连接采用金丝键合工艺，

　　外部通过黑色环氧树脂灌封密封，可抵御日常使用中的潮气、粉尘侵入，提升器件在复杂工业现场环境下的使用寿命。在做整机结构布局时，需要注意器件显示面与设备面板之间的间隙控制，若间隙过大容易出现外部光线从缝隙进入壳体内部，导致显示对比度下降，通常会在器件显示面与面板之间加装薄型黑色泡棉遮光垫，填充间隙同时阻挡杂散光进入，进一步提升显示清晰度。另外这类显示组件的引脚共阴/共阳属性需要在选型阶段提前确认，结构建模时引脚的排布顺序需要严格对应 datasheet 中的引脚定义，避免出现PCB打样后引脚顺序不匹配导致的无法点亮问题，建模时可将每个发光段做成独立的可隐藏实体，方便后续做设备显示效果的动画演示，直观模拟不同数值显示时的段码点亮状态，提前验证面板布局下的显示可读性。
