博世力士乐DIN24550标准管路过滤元件

　　在液压系统的实际运维与设计选型过程中，油液清洁度始终是决定元件寿命与系统稳定性的核心指标，这款适配DIN24550标准的管路过滤元件，主要应用于中高压液压回路的压力侧或回油侧安装，覆盖工程机械、冶金设备、注塑机、重型机床等多类需要持续保障油液清洁度的液压传动场景。实际工况中，液压泵运转磨损产生的金属碎屑、密封件老化脱落的橡胶颗粒、油液氧化生成的胶状杂质，都会随油液循环进入伺服阀、液压泵、油缸等精密元件配合间隙，轻则造成阀芯卡滞、阻尼孔堵塞，重则引发元件拉伤、系统压力失稳，这类过滤元件的核心作用就是在油液循环路径上截留不同粒径的固体杂质，将油液污染度控制在系统元件允许的等级范围内。

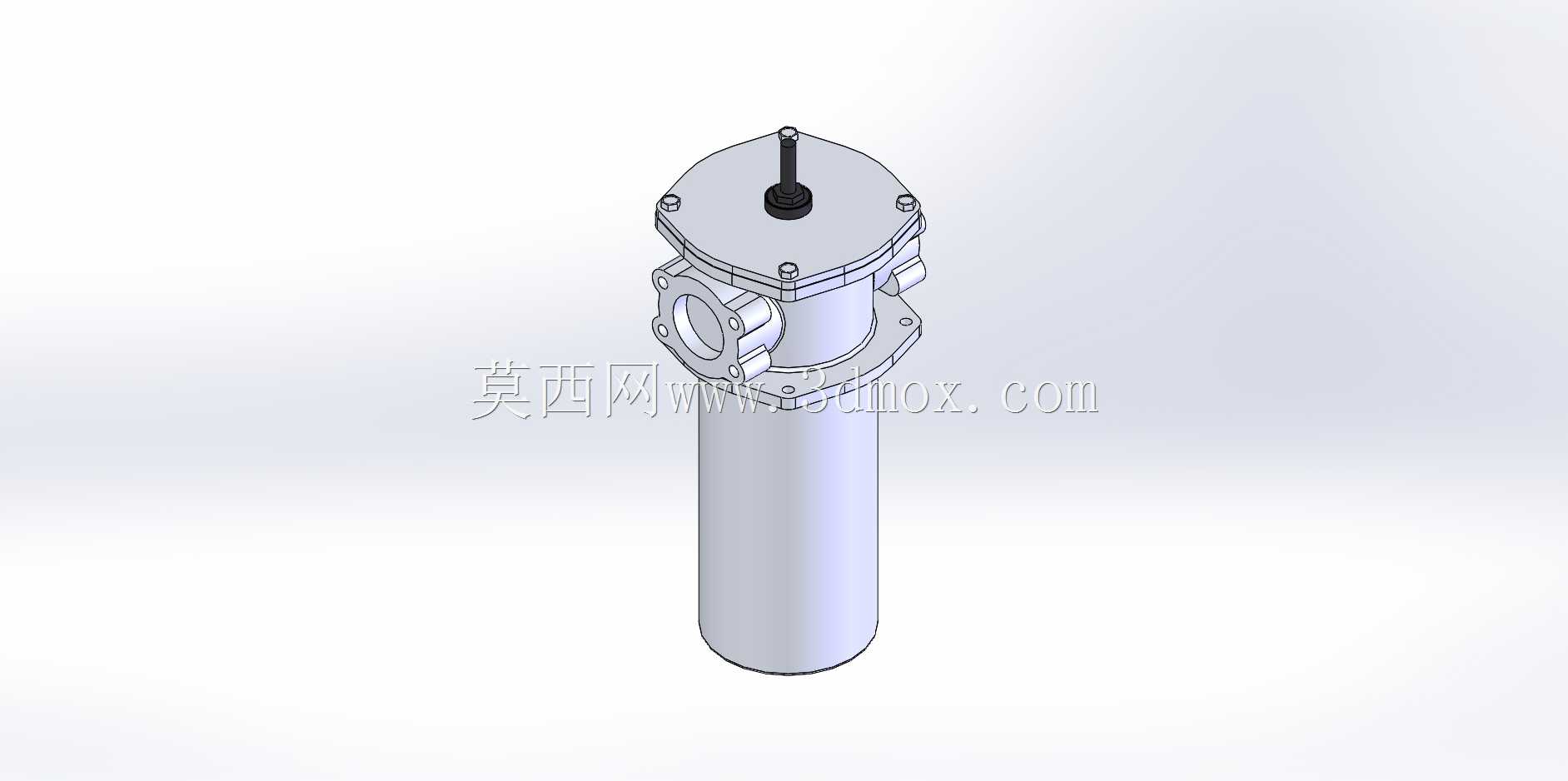

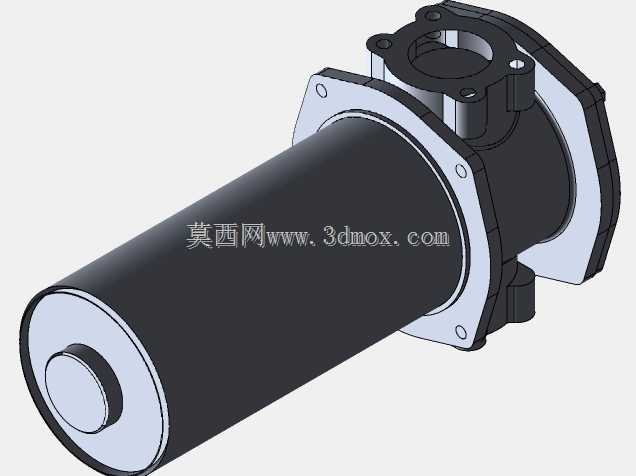

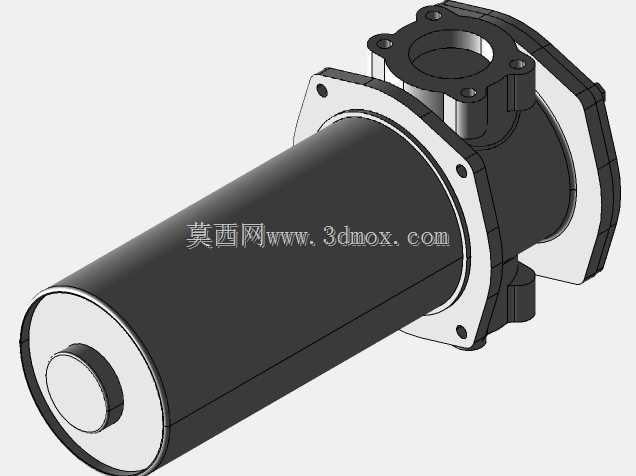

　　从结构设计逻辑来看，这款过滤元件采用立式筒体布局，顶部设置集成式发讯器安装位，可直接适配压差发讯装置，当滤芯截留杂质达到容尘上限、进出油口压差达到设定阈值时，发讯器会输出电信号或机械指示，提醒运维人员及时更换滤芯，避免因滤芯堵塞造成通流能力下降、系统背压过高的问题。筒体侧面设置法兰式进出油口，安装时可直接对接液压管路的法兰接口，无需额外加装过渡接头，减少管路泄漏点；顶部端盖采用螺栓紧固结构，配合密封件实现筒体的压力密封，更换滤芯时只需拆卸端盖螺栓即可取出内部滤芯组件，维护操作无需拆解整个管路连接，大幅降低现场运维的工作量。筒体底部采用封闭结构，可沉淀部分大颗粒杂质，减少滤芯的直接负载，延长滤芯的实际使用寿命。

　　从安装边界与尺寸适配角度，该过滤元件的筒体为等径直筒结构，安装时需要预留足够的轴向空间，满足滤芯抽取、端盖拆卸的操作距离，侧面法兰接口的中心高度、法兰螺栓孔分布均符合对应通径的液压管路安装标准，可直接替换同规格的标准过滤器，无需改动原有管路布局。设计建模过程中，需要重点关注筒体壁厚的承压能力核算，结合额定工作压力选取合适的筒体壁厚与焊接工艺，避免压力工况下出现筒体变形、焊缝渗漏的问题；进出油口的法兰密封面需要保证平面度与粗糙度要求，确保管路连接后的密封可靠性；顶部发讯器的安装接口需要保证同轴度，避免发讯器安装后出现阀芯卡滞、信号误报的情况。内部滤芯的支撑结构需要保证足够的通流面积，同时在压差作用下不会出现滤芯变形、破损，确保杂质截留效果稳定。

　　在实际选型应用中，需要根据系统的流量大小、工作压力等级、要求的过滤精度匹配对应的滤芯型号，同时结合管路的通径选择对应规格的过滤器接口尺寸，安装时需要注意油液流向与壳体标注的方向一致，避免反向安装造成滤芯冲损、过滤失效。对于存在冷启动工况的液压系统，还需要考虑低温下油液粘度升高带来的压差上升问题，合理选择过滤器的通流能力裕量，避免冷启动时压差发讯器误报警，或者因压差过大造成安全旁通阀开启，导致未过滤油液直接进入下游回路。这款过滤元件的结构设计充分考虑了工业现场的安装与维护需求，各部件的配合公差、密封结构都经过实际工况验证，能够在长期连续运行的液压系统中稳定发挥油液净化作用，是液压系统污染控制环节不可或缺的核心辅件。
