SEW7.5CV变速驱动装置三维结构

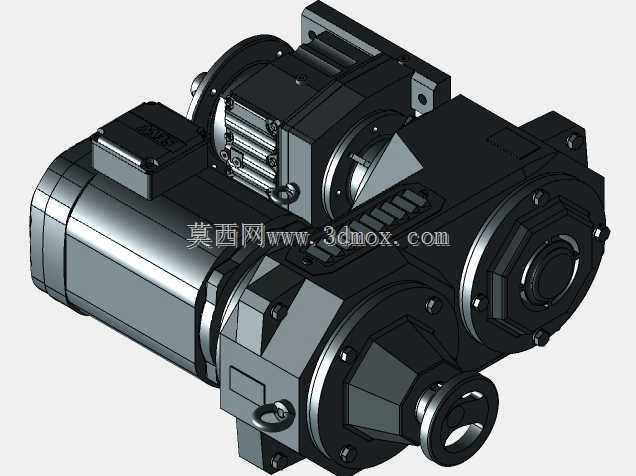

　　在连续运行的工业产线、物料输送系统、自动化加工单元的动力端配置中，这类集成式变速驱动装置是衔接动力输出与执行机构的核心部件，区别于分体式的电机与减速箱组合，该款7.5CV规格的SEW变速驱动采用一体化集成结构，从三维建模的结构细节来看，设计阶段就充分考虑了工业现场的安装适配性与运行稳定性。从实际应用场景出发，这类驱动装置常被部署在食品加工生产线的输送带驱动端、物流分拣系统的辊道动力段、中小型包装设备的主传动机构，以及轻工机械的动力输入单元，需要在恒定负载或小幅波动负载下长期连续运行，同时要适配不同工况下的输出转速调整需求，无需额外搭配独立的变速机构即可完成一定范围内的转速匹配。从产品功能特性来看，该装置整合了驱动电机与变速减速机构，

　　动力从电机端输出后，经过内部多级齿轮传动副完成扭矩放大与转速调整，最终从输出轴端传递给负载端，集成式的壳体结构既保证了内部传动部件的防护等级，能适配车间内多粉尘、少量切削液飞溅的常规工业环境，也减少了分体式安装时的对中调试工作量，降低了现场安装的人工成本与对中误差带来的传动损耗、轴承异常磨损风险。从三维设计的思路来看，建模过程中优先保证了安装接口的尺寸准确性：底部的安装脚座预留了标准规格的安装螺栓过孔，孔位间距、安装面的平面度公差都按照工业通用安装标准做了还原，输出轴的轴径、键槽尺寸、伸出长度也匹配同功率等级驱动装置的通用接口尺寸，方便设计人员在做设备整体布局时直接调用，无需反复核对安装边界。外形尺寸方面，

　　该装置的电机端与变速机构端采用同轴偏置布局，整体轮廓在三维空间中没有突兀的外凸结构，电机尾部的散热筋结构沿轴向均匀排布，既保证了电机运行时的散热面积，也没有额外增加装置的横向安装尺寸，侧面的接线盒位置做了凸起式设计，预留了足够的线缆接线空间，不会因为接线操作干涉周边的设备结构。在做设备整体布局设计时，设计人员可以直接依托该三维模型校核安装空间：装置顶部与周边设备防护罩的安全间隙、输出轴与负载端联轴器的对接长度、底部安装面与设备安装机架的贴合范围，都能通过模型直接测量，避免后期加工安装时出现空间干涉问题。内部传动结构的建模还原了多级齿轮传动的啮合关系，能清晰看到不同直径齿轮的排布逻辑，斜齿传动的结构设计也能在模型中直观体现，

　　这类结构相比直齿传动运行噪音更低、承载能力更强，适配7.5CV功率等级下的扭矩传输需求，壳体上的观察孔、油位标识位置、吊环安装孔都做了1:1还原，方便后期设备维护时的油品检查、吊装转运操作。从结构设计的细节来看，壳体的合箱面位置做了密封槽的结构预留，端盖与壳体的连接螺栓孔均匀排布，输出轴端的密封结构位置也做了清晰的建模还原，能让设计人员直观了解该装置的密封防护结构，在做设备整体的防护设计时可以匹配对应的防护等级要求，避免外部杂质进入传动箱体内部影响齿轮与轴承的使用寿命。
