蜗轮蜗杆一体式减速传动装置结构

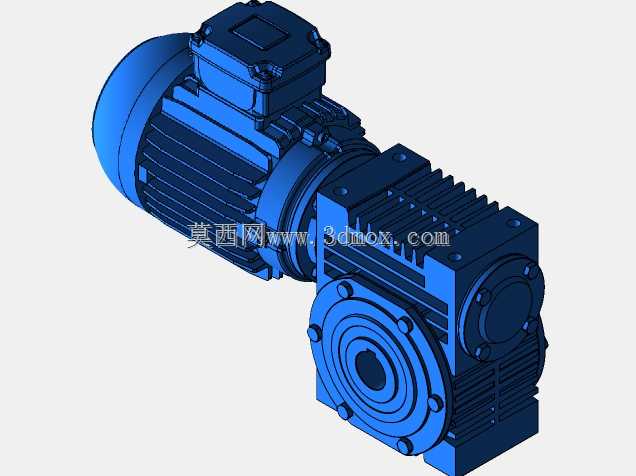

　　在轻工输送、食品包装、小型自动化生产线的驱动端，这类集成电机的蜗轮蜗杆减速结构是极为常见的动力匹配单元，它不需要额外搭建联轴器安装座，电机输出轴直接与蜗杆端耦合，能在极小的安装空间内完成高减速比的动力转换，适配那些对安装空间有严格限制、输出转速要求偏低的工位。从结构设计逻辑来看，这类装置采用蜗轮蜗杆正交传动布局，输入轴与输出轴呈90度垂直布置，能灵活改变动力传输方向，适配设备侧装、立装等不同的安装姿态，不需要额外加装转向传动组件。蜗杆部分采用渐开线圆柱蜗杆齿形，加工时可通过通用滚齿设备完成齿形切削，齿面经过硬化处理后耐磨性能有明显提升，能承受持续的交变载荷冲击；蜗轮部分采用锡青铜材质嵌装在铸铁轮毂上的结构，

　　既保证了齿面啮合的减摩特性，又控制了整体材料成本，长期运行时齿面咬合的磨损量能控制在合理区间，降低日常维护的频次。散热结构的设计是这类集成式减速装置的重点，箱体外壳沿轴向布置了密集的散热筋，无论是电机端的机壳还是减速箱本体，都通过增大与空气的接触面积来带走连续运行产生的热量，不需要额外加装冷却风扇或冷却油路，在环境温度不超过40摄氏度的常规车间工况下，能保证长期运行时油温不会超过允许阈值，避免密封件过早老化失效。安装边界方面，输出端采用法兰式安装结构，法兰端面的定位止口与安装孔位按照通用工业标准设计，能直接与设备的从动轴端对接，不需要额外加工过渡连接法兰；输入端的电机接线盒位置预留了足够的接线操作空间，不管是电缆从上方还是侧面引入，

　　都不会和周边安装结构产生干涉。在实际选型匹配时，需要重点核对输出轴的轴径、键槽尺寸与设备负载端的匹配度，同时确认安装法兰的止口直径、螺栓孔分布圆直径是否和设备安装位一致，避免出现安装错位的问题。这类减速结构的自锁特性也是很多工位选用它的核心原因，当蜗杆的导程角小于啮合轮齿间的当量摩擦角时，机构具备反向自锁能力，也就是只能由蜗杆带动蜗轮转动，无法通过蜗轮反向驱动蜗杆，在提升、倾斜输送这类需要防止负载倒溜的工位上，这个特性能省掉额外的制动组件，简化设备整体结构，降低制造成本。设计建模过程中，需要重点校核蜗杆与蜗轮的中心距公差，齿侧间隙要控制在合理范围，间隙过大会导致传动过程中产生冲击噪音，间隙过小则会出现齿面咬合卡滞、

　　运行温升过高的问题；箱体的轴承安装孔同轴度、端面垂直度也要严格控制，否则会导致轴承偏磨，大幅缩短整机的使用寿命。密封结构方面，输入轴与输出轴的伸出端都采用双唇口骨架油封，能有效防止箱体内的润滑油泄漏，同时阻挡外部的粉尘、切削液进入箱体内部，适配多粉尘、有少量喷淋的生产车间工况。日常运维时，只需要按照运行周期定期更换箱体内的蜗轮蜗杆专用润滑油，检查油封的密封状态，就能保证装置长期稳定运行，不需要复杂的拆解维护。
