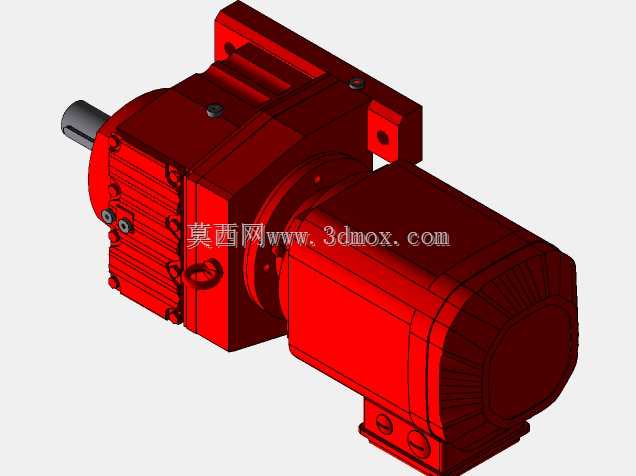

斜齿轮硬齿面减速电机一体化传动结构

　　在各类工业生产线、输送设备、自动化加工单元的动力端选型中，集成式减速电机始终是兼顾安装空间与传动效率的优先选项，这款斜齿轮结构的硬齿面减速传动单元，从设计之初就瞄准了中小负载连续运转的工况需求，没有采用电机与减速器分体拼接的常规方案，而是将电机定子腔体与齿轮减速箱做了一体化的壳体设计，从根源上减少了分体装配带来的同轴度误差，也省去了用户现场对接电机与减速器的对中工序，降低安装调试的技术门槛。

　　从实际应用场景来看，这类传动单元常被用在食品包装线的输送带驱动、小型自动化立体仓库的辊道传动、轻工机械的物料推送机构、环保设备的刮板驱动等位置，这些场景普遍不需要超大扭矩输出，但对设备运行的平稳性、长期运转的可靠性、安装占用的空间尺寸有较高要求。这款结构的输出轴采用实心轴直连设计，配套的安装法兰带定位止口，安装时只需要将止口卡入配套设备的安装孔位，锁紧法兰螺栓即可完成固定，不需要额外加工复杂的连接支架，输出端的轴伸尺寸按照通用传动接口设计，可直接匹配标准链轮、联轴器、同步带轮等常用传动零件，不需要额外做轴径转接。

　　在内部结构设计上，齿轮组采用斜齿啮合方案，相比直齿齿轮，斜齿的啮合重合度更高，运转时的齿面冲击更小，噪音表现更优，适合安装在车间人员操作位附近的设备上，不会因为传动噪音过大影响作业环境。齿轮的支撑轴承全部采用深沟球轴承搭配圆锥滚子轴承的组合，输入端靠近电机的位置用深沟球轴承承受径向载荷，输出端靠近负载的位置用圆锥滚子轴承同时承受径向与轴向载荷，应对带式输送、链轮传动这类存在一定轴向力的工况时，不会出现轴承过早磨损的问题。齿轮箱的壳体采用加强筋结构设计，在轴承安装位、输出法兰根部都做了加厚处理，即使在额定负载1.5倍的短时过载工况下，壳体也不会出现形变导致的齿轮啮合错位。

　　从安装边界来看，这款一体化结构的整体长度比分体式电机加同参数减速器的组合缩短了近15%，侧面的安装脚座预留了长条形安装孔，允许用户在安装时做小范围的位置调整，不需要精准配打安装孔，适配现场安装时的位置误差。电机尾部的散热筋沿着轴向均匀分布，风罩内置的散热风叶随电机轴同步转动，运转时形成的轴向气流可以顺着壳体散热筋流过，同时带走电机腔体与齿轮箱壳体的热量，在连续24小时运转的工况下，壳体表面温度可以稳定控制在合理区间，不会因为过热导致润滑脂失效或者电机绕组绝缘老化。

　　齿轮箱的注油孔与放油孔分别设置在壳体的上方与下方位置，日常维护时不需要拆解设备，只需要打开放油孔排空旧润滑脂，从注油孔注入新的润滑脂即可完成保养，注油孔旁边设置了油位观察标识，用户可以直观判断内部润滑脂的填充量，避免注油过多导致的运转阻力增大，或是注油不足导致的齿轮干磨。接线盒设置在电机壳体的侧面，预留了标准的电缆进线格兰头安装位，用户可以根据现场布线方向选择进线位置，适配不同方向的走线需求，接线盒内部的接线端子按照通用三相电源的接线规则排布，不需要额外对照复杂的接线图即可完成接线作业。

　　在结构细节处理上，输出轴的轴伸位置做了防锈处理，配合骨架油封实现输出端的密封，即使在有少量粉尘、飞溅水汽的车间环境下，也能有效阻挡外界杂质进入齿轮箱内部，同时防止内部润滑脂渗漏。电机端盖与齿轮箱箱体的结合面都做了密封胶槽设计，装配时填充密封胶后可以实现IP54级别的防护能力，满足多数普通工业场景的使用要求。整个传动单元的重心落在安装脚座的支撑范围内，卧式安装时不会出现重心偏移导致的安装螺栓额外受力，运行过程中的振动幅度控制在极小范围内，不需要额外做减震基础即可稳定运行。
