机床加工用复合粗精一体镗削刀具结构

　　在箱体类零件、液压阀块、发动机缸体等带精密孔系要求的零部件加工场景里，单工序换刀带来的同轴度误差、辅助时间损耗一直是制约加工效率与精度稳定性的核心痛点，这款复合粗精镗刀的结构设计，正是针对这类批量孔加工场景做的定向优化。从实际加工逻辑来看，常规粗镗工序需要预留0.2-0.5mm的精镗余量，换刀后需要重新做刀长补偿、径向对刀，不仅占用机床有效切削时间，重复装夹带来的刀尖位置偏差还容易导致精镗后孔壁出现接刀痕、尺寸超差，而这款镗刀将粗镗切削刃与精镗切削刃集成在同一刀体上，一次走刀即可完成粗镗扩孔、半精镗修整、精镗成型的全工序，不需要中途换刀，从根源上规避了重复定位带来的误差。

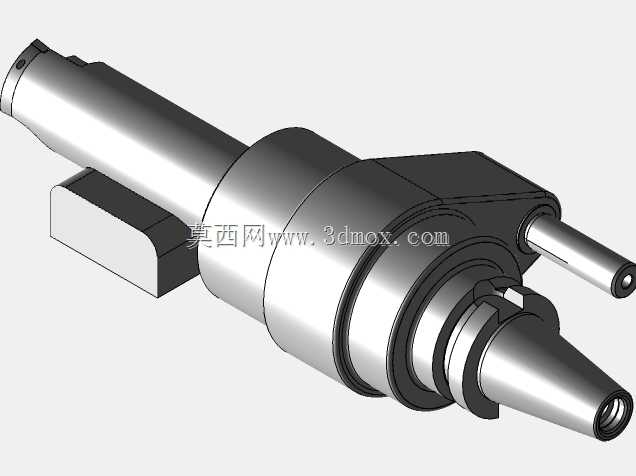

　　从结构设计的细节来看，刀体采用了阶梯式的轴段布局，靠近机床连接端的是标准锥柄接口，锥面的贴合精度直接决定了刀具装夹后的径向跳动量，设计时锥柄的锥度公差严格控制在AT3级以内，保证和机床主轴锥孔的接触面积不低于85%，避免高速切削时出现锥面打滑、振动纹的问题。锥柄前端延伸出的刀体主段做了动平衡去重处理，粗镗刀片的安装座和精镗微调机构呈180度对称布局，抵消切削时的径向切削力，降低主轴负载。粗镗切削刃采用了可转位硬质合金刀片的安装结构，刀片槽的定位面做了淬硬处理，磨损后可以直接更换刀片不需要重新修磨刀体，刀片的压紧方式采用楔块压紧，相比螺钉压紧的结构，在大切深、高进给的粗加工工况下抗冲击能力更强，不容易出现刀片移位的问题。精镗端的微调机构采用了差动螺纹结构，每旋转一格刻度对应的径向进给量可以达到0.01mm，能够精准控制精镗后的孔径尺寸，满足IT7级以上的孔加工精度要求，微调机构的锁紧装置采用了径向顶紧结构，调整到位后可以完全锁死刀座位置，避免切削过程中受切削力冲击出现尺寸漂移。

　　从安装边界与适配场景来看，这款镗刀的整体轴向长度根据常用加工中心的主轴行程做了优化，刀体最大回转直径控制在适配BT40、BT50主轴的加工范围内，不需要担心加工时刀体和机床夹具、工件内腔发生干涉。针对盲孔加工的场景，刀体内部设计了贯通的冷却通道，切削液可以直接从精镗刃附近的喷嘴喷出，直接冲刷切削区域，不仅能降低刀尖切削温度，还能将粗镗产生的带状切屑及时从孔内冲出，避免切屑刮伤已经加工完成的精镗孔壁。在实际使用中，这款镗刀可以适配钢件、铸铁、铝合金等多种常见加工材料，只需要更换对应材质的硬质合金刀片即可调整切削参数，不需要更换整个刀体，大幅降低了刀具的库存成本。

　　从结构可靠性的设计思路来看，刀体的主体材料采用了高强度合金结构钢，经过调质、表面氮化处理后，芯部保持足够的韧性来承受粗加工时的切削冲击，表面硬度达到HRC60以上，提升耐磨性能，长期使用也不会出现刀体变形、刀片定位面磨损的问题。刀体上的各个安装螺钉都采用了高强度合金钢材质，拧紧力矩做了明确的规范，避免高速旋转时螺钉出现疲劳断裂的风险。针对深孔加工的场景，刀体上还设计了减震阻尼槽，能够吸收切削过程中产生的高频振动，避免孔壁出现振纹，提升孔壁的表面加工质量，不需要后续额外安排珩磨工序就能达到Ra1.6的表面粗糙度要求。
