带磁座哈斯数控倒角加工设备结构

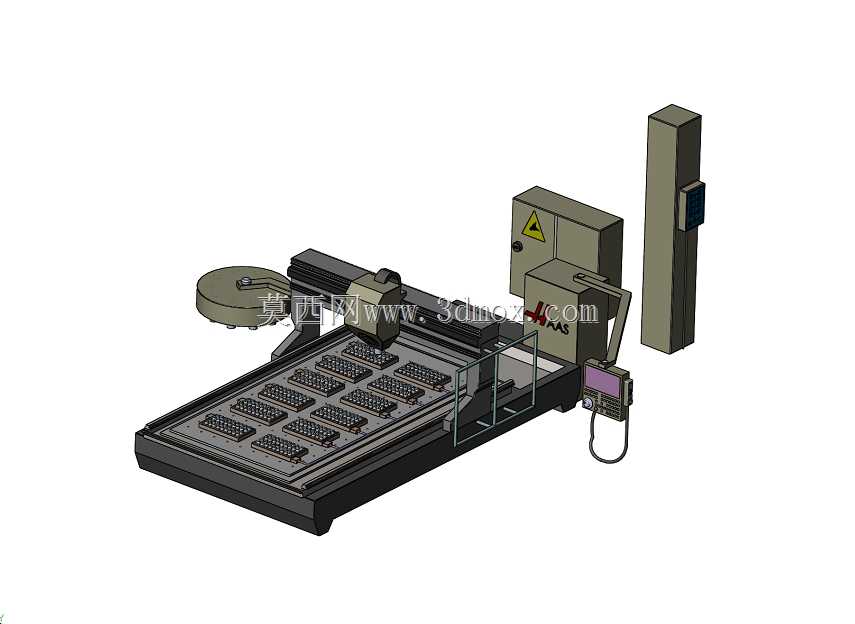

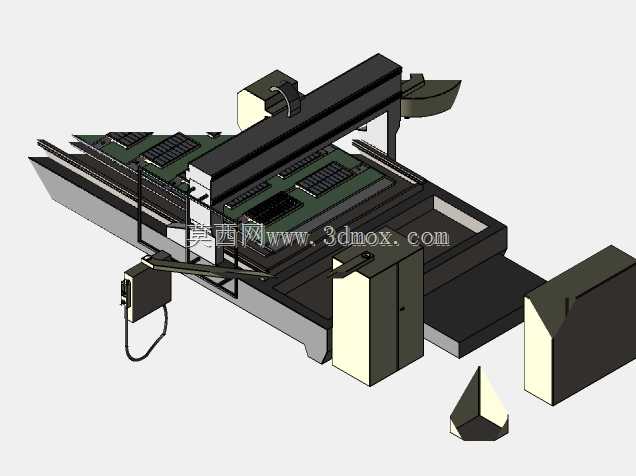

　　这款带磁座的哈斯数控倒角设备，主要面向中小型金属加工车间的批量工件倒角工序，常见于五金零件、模具镶件、电子金属结构件的生产场景，可替代传统人工倒角、普通台式倒角机的作业模式，适配多品种小批量的柔性加工需求。设备整体采用龙门式移动结构布局，床身作为核心承载基础采用整体铸铁焊接后时效处理的结构，有效降低长期加工过程中的形变累积，工作台面预留标准T型槽安装位，搭配的磁吸底座可快速导磁装夹铁磁性工件，相比传统夹具装夹，能减少薄型工件装夹变形，同时缩短工件上下料的辅助时间，针对小型平板类、长条类零件的倒角作业适配性极强。加工主轴部分搭载高速电主轴单元，可适配不同角度的倒角刀、成型铣刀，支持直边倒角、圆弧倒角、C角倒角等多种倒角工艺，

　　X/Y/Z三轴采用精密直线导轨搭配滚珠丝杠传动，重复定位精度可满足常规精密零件的倒角公差要求，三轴行程覆盖常规中小型零件的加工范围，无需多次装夹即可完成单工件全轮廓倒角作业。设备的操作单元采用悬挂式手轮操作盒，操作人员可在设备周边不同位置完成对刀、程序调试、手动进给等操作，电控柜集成在设备侧方立柱结构内，布线采用分层走线设计，强电弱电分离排布，减少信号干扰对数控系统运行的影响，主轴冷却系统采用外置水冷机结构，可维持长时间加工下的主轴温度稳定，避免热伸长导致的倒角尺寸偏差。从安装边界来看，设备整体占地尺寸适配常规中小型机加工车间的工位布局，无需特殊地基处理，放置在水平硬化地面调平后即可投入使用，气源接口、电源接口均预留标准快接端口，

　　现场安装接线无需额外定制转接件。设计过程中重点考虑了日常维护的便捷性，导轨丝杠的润滑点集中排布在设备侧面，日常加注润滑脂无需拆解防护钣金，刀库采用伞形结构设计，可容纳8把不同规格的倒角刀具，换刀动作路径经过优化，相邻刀具换刀时间控制在合理区间，减少工序切换的等待时间。防护结构采用半包围式钣金防护，加工区域设置透明观察窗，可实时观察加工状态，同时阻挡切屑飞溅，设备底部预留切屑收集槽，配套的磁性排屑结构可将加工产生的铁屑集中导出，减少人工清理的工作量。针对磁座工作台的设计，采用分区导磁控制，可根据工件尺寸大小选择对应区域的磁吸单元通电，避免空区域磁吸吸附杂屑影响工作台面平整度，磁座表面经过精密磨削处理，平面度满足薄型工件装夹的基准要求，

　　加工过程中磁吸力度可根据工件材质、厚度进行档位调节，避免磁力过大导致薄工件变形，或是磁力不足导致加工过程中工件移位。设备的数控系统兼容常规G代码编程，支持导入三维模型自动生成倒角加工路径，针对轮廓复杂的工件，可通过离线编程完成路径规划后导入设备直接运行，减少现场调试的时间成本。在实际生产应用中，这类设备常布置在冲压工序、铣削工序之后，去除工件加工产生的毛刺、锐边，同时完成图纸要求的倒角尺寸加工，相比传统人工倒角，加工一致性更高，可避免人工倒角导致的尺寸不均、漏加工等问题，针对批量零件的加工，可一次装夹多件工件完成连续加工，大幅提升倒角工序的加工效率。
