冷凝水冷却孟买旁路管路系统结构设计

　　在工业制冷、集中供冷以及化工换热类生产场景中，冷凝水的流量、压力调控直接决定整套换热系统的运行稳定性，这套旁路管路结构正是为解决冷凝水侧工况波动、主路检修断流问题设计的配套管路单元。从现场安装适配角度出发，整套管路的排布充分考虑了换热模组的接口位置，所有进出水接口均对齐下方换热单元的对应法兰位，避免现场安装时出现额外的管路弯折改道，减少现场施工的焊接工作量。

　　管路系统的功能逻辑围绕冷凝水的分流、调压、旁通三个核心需求搭建，主路管道承担正常工况下的冷凝水输送功能，旁路支管则在主路阀门检修、流量超压、换热模组单组隔离时启用，保证整套冷却系统不会因为单段管路维护出现全系统停机。管路上配置的多组手动截止阀，可实现单组换热单元的独立关断，运维人员可在不影响其他模组运行的前提下，完成单组换热片的清洗、密封件更换等日常维护操作。

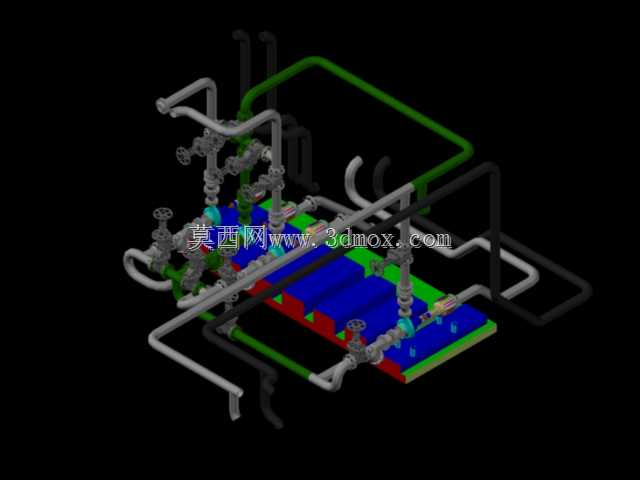

　　设计过程中优先考虑了管路的阻力平衡，不同管径的管道搭配遵循流体流速控制规范，冷凝水在管内的流速控制在合理区间，避免流速过高造成管道冲蚀，同时也防止流速过低导致管道内杂质沉积堵塞。管道的弯折处全部采用标准弯头过渡，没有直角急弯结构，最大限度降低管路的局部阻力损失，减少前端供水泵的扬程损耗。不同功能的管道采用差异化的外观配色区分，绿色管路对应冷却水回路，黑色管路对应浓缩水排放回路，银灰色金属管路对应主冷凝水回路，现场运维人员可通过外观颜色快速识别管路功能，降低误操作概率。

　　从安装边界来看，整套管路系统的底座与下方换热模组的安装框架采用统一的定位基准，所有管道的外轮廓均不超出底座的安装边界，横向、纵向的预留检修空间满足现场阀门操作的人体工程学要求，阀门手轮的操作高度均设置在成人站立可及的范围内，不需要额外搭建操作平台即可完成阀门开闭操作。管道支架的排布间距符合管道承重规范，每段水平管道的支撑点都经过受力核算，避免管道充水运行后出现下垂变形，导致法兰接口处出现渗漏。

　　整套结构的建模过程严格遵循管路设计的工程规范，所有法兰接口的尺寸、阀门的安装长度都匹配实际工业标准件的参数，没有出现理想化的非标准接口，设计人员拿到模型后可直接提取管路的尺寸参数用于现场预制加工，也可基于该模型调整管路的走向、阀门配置，适配不同处理量的冷凝水冷却场景。在多组换热单元并联的工况下，这套旁路结构可灵活扩展，通过增减支管段的数量即可匹配不同数量的换热模组，不需要对主路结构做大规模改动，适配性较强。

　　管道连接全部采用法兰连接形式，没有设计不可拆卸的焊接死点，所有管段都可单独拆卸更换，当某段管道出现腐蚀磨损时，不需要切割整体管路即可完成局部更换，降低后期运维的成本。管路的最低点设置了排水接口，可在系统停机检修时排空管内的存水，防止冬季低温环境下管内积水结冰胀裂管道；管路最高点设置了排气接口，系统初次充水时可排出管内的空气，避免气塞导致管路流量不足，影响冷却效果。
