中央冷水机组旁路冷凝水冷却管路系统

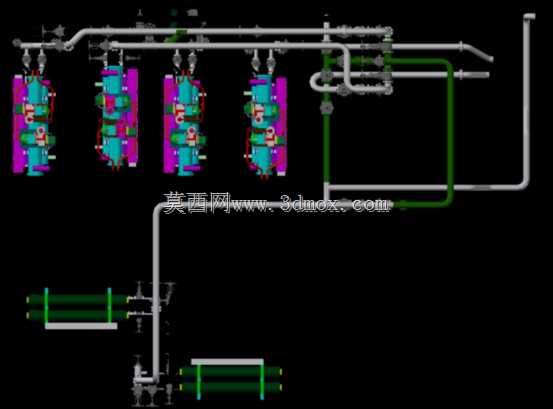

　　在商用集中供冷、工业工艺冷却的项目现场，冷水机组的旁路冷凝水冷却管路一直是容易被忽略却直接影响系统运行稳定性的核心部分，这套三维结构完整还原了多机头冷水机组配套的冷凝水旁通管路布局，完全贴合现场实际安装的排布逻辑。从应用场景来看，这类管路系统主要适配多台并联运行的中央冷水机组，常见于大型商业综合体、数据中心、精密制造车间的集中制冷站房，核心作用是在机组变负荷运行、单台机组检修维护时，通过旁路管路完成冷凝水侧的流量调节与通路切换，避免单台机组断流影响整个冷凝回路的循环效率，同时兼顾冷凝水的导流、冷却换热衔接功能，解决多机组并联时容易出现的水力失衡问题。

　　从设计思路上看，整套管路没有采用理想化的直管直连排布，而是充分考虑了站房内的安装空间约束：主供回水干管沿机组上方架空排布，支管垂直向下对接每台冷水机组的冷凝水接口，旁路管路采用大曲率弯管衔接，尽可能降低管路局部阻力，减少循环水泵的扬程损耗。管路的排布预留了足够的阀门操作空间、仪表安装位置，每台机组的支管段都预留了传感器安装接口、检修切断阀的安装位，现场安装时不需要额外做管路切割改道，能直接对接机组的原厂接口。绿色标识的管路为冷凝水冷却支路，直接对接下方的换热组件，将冷凝过程中带出的热量通过二次换热回路散出，避免冷凝水温度过高影响机组的冷凝效率。

　　从安装边界来看，整套管路的横向排布宽度完全匹配四台并联冷水机组的总安装宽度，支管的垂直高度适配机组顶部接口的标准安装高度，架空干管的底部标高预留了站房内巡检通道的通行高度，不会出现管路碰头、影响日常巡检操作的问题。管路的固定支架位置都做了明确的排布设计，支架间距符合暖通管路安装的规范要求，避免长距离管路运行时出现振动、下垂变形的问题。每段管路的连接法兰位置都对齐了机组接口、阀门接口的安装尺寸，现场组对时不需要额外调整管路角度，能大幅缩短站房管路的安装施工周期。

　　从功能特性上看，这套旁路系统可以实现多种运行模式的切换：全机组正常运行时，旁路管路处于关闭状态，冷凝水通过各机组支管完成循环；单台机组需要检修时，关闭对应支管的切断阀，打开旁路管路的连通阀，就能在不停止其他机组运行的状态下，隔离故障机组完成检修，不会造成整个制冷系统停机。同时旁路管路上预留的流量调节接口，可以根据不同机组的运行负荷调整各支路的流量分配，避免出现部分机组流量过大、部分机组流量不足导致的冷凝压力异常问题。管路的弯头、三通位置都做了圆弧过渡处理，减少管路内的涡流损耗，降低循环水流的噪音与振动，适配站房内的低噪音运行要求。下方的换热组件管路采用水平排布，预留了换热器的抽芯检修空间，后期维护时不需要拆除周边主管道就能完成换热管束的清理、更换，充分考虑了项目全生命周期的运维需求。
