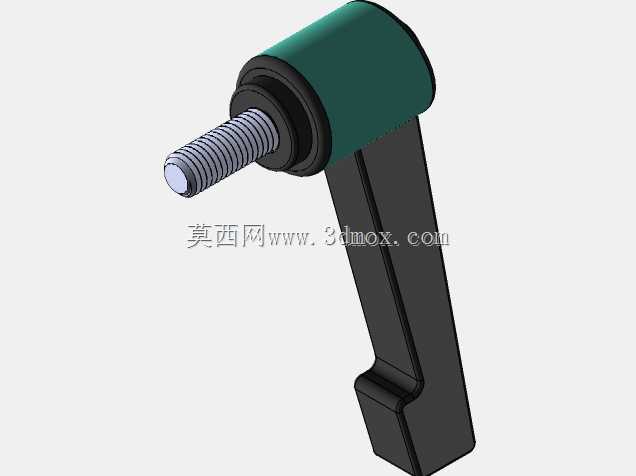

M10外螺纹可调式锁紧手柄结构

　　在各类工装夹具、设备调节工位、小型机床操作端的实际应用场景里，这类带外螺纹的可调锁紧手柄是出镜率极高的操作件，很多一线结构设计人员在做快调压紧结构时，都会优先选用这类结构，它不需要额外搭配扳手类工具，操作人员徒手就能完成锁紧与松脱动作，在需要频繁调整工位、反复切换压紧状态的设备上，能大幅降低操作耗时，减少辅助工具的配置需求。从实际功能特性来看，这款M10规格的螺纹锁紧手柄，核心作用是通过手柄的偏心锁紧结构，配合端部的外螺纹段，实现对被连接件的快速压紧与释放，和普通的固定手柄螺丝不同，它的手柄握持段和螺纹段之间设计有离合结构，当手柄扳动到锁紧极限位置后，继续施加扳动力不会带动螺纹转动，而是可以将手柄抬起重置到便于施力的角度再次下压，

　　这就解决了普通螺栓拧紧时受空间转角限制、无法在狭窄操作空间内获得足够拧紧力矩的问题，很多设备的侧装调节位、操作空间受限的工装压紧位，都依赖这种结构来实现可靠锁紧。从设计思路层面拆解这个结构，首先是握持段的人机工程设计，手柄主体采用长条形L型结构，握持部分做了等截面的直杆造型，末端做了小幅的加厚挡边，避免操作人员施力时手部从手柄末端滑脱，手柄表面做了哑光防滑的质感处理，即使手上沾有少量切削液或者油污，也能保持足够的握持摩擦力；手柄头部的旋转座部分做了圆柱型包覆结构，内部容纳偏心锁紧的转轴与离合弹顶结构，和螺纹段衔接的位置做了台阶式的轴肩，轴肩端面作为锁紧时的承压面，表面做了平整处理，保证锁紧时承压面和被连接件表面均匀接触，不会出现局部应力集中压伤工件表面的情况。端部的M10外螺纹段采用标准公制粗牙螺纹，螺纹长度适配常见的10-20mm厚度的连接板安装需求，螺纹末端做了倒角导入结构，安装时可以顺利旋入对应的内螺纹孔，不需要额外对孔找正；螺纹段和旋转座之间的连接部分做了减摩垫片结构，多次反复锁紧松开的过程中，不会因为摩擦导致旋转座端面和被连接件表面出现磨损咬合，长期使用也能保持顺畅的操作手感。从安装边界的尺寸来看，手柄头部的圆柱直径控制在适配M10螺纹的合理区间，安装时需要在被连接件上预留对应的螺纹孔安装位，同时要预留足够的手柄扳动空间：手柄绕螺纹轴线旋转的全周范围内，不能有突出的结构件干涉手柄的复位动作，手柄下压到锁紧位置时，

　　握持段下方要预留不小于手柄厚度的操作间隙，方便操作人员手指伸入握持施力；螺纹段的旋合长度要保证至少有5个完整螺纹牙的啮合量，避免锁紧时螺纹受力过大出现滑牙失效，承压的轴肩端面要和螺纹轴线保持垂直，垂直度公差控制在0.1mm以内，否则锁紧时会出现偏载，导致锁紧力不足，长期使用还会造成螺纹段的弯曲变形。在实际选型应用时，这类手柄常被用在木工机械的靠山调节、焊接工装的快速压紧、检测设备的工位固定、输送线的导栏调节等场景，相比传统的蝶形螺丝、滚花螺丝，它的锁紧力更大，操作力臂更长，徒手就能获得足够的压紧力矩，不需要借助额外工具；相比带压臂的快速夹钳，它的结构更紧凑，安装占用空间更小，可以直接集成在设备的调节螺杆上，不需要额外设计安装底座。

　　建模过程中需要重点关注几个配合尺寸：一是内部偏心转轴的偏心距，偏心距直接决定了手柄的锁紧行程和最终压紧力，偏心距过大会导致锁紧行程过长操作费力，偏心距过小则会导致锁紧量不足，受振动容易出现松脱；二是内部离合结构的弹顶销弹簧力，弹簧力要保证手柄在非锁紧状态下，旋转座和螺纹段保持联动，可以顺畅转动螺纹调整旋入长度，当扳动手柄施加的轴向力超过弹簧预紧力时，离合结构脱开，手柄可以空转复位，这个弹簧力的匹配需要经过多次实际操作验证，既要保证螺纹旋动时不会出现打滑空转，也要保证复位扳动时不需要施加过大的操作力；三是手柄握持段的长度设计，力臂长度要匹配普通人手的握持尺寸，同时要保证施加正常握力时，能产生足够的锁紧力矩，满足常规工业场景下的压紧防松需求，力臂过长会导致结构笨重占用空间，力臂过短则会出现锁紧力不足的问题。另外，手柄头部的圆柱外壳和内部金属结构件的配合要做限位结构，避免长期使用后外壳和内部芯轴出现相对转动，影响操作手感；螺纹段的表面要做防锈处理，应对车间内的潮湿、多切削液的使用环境，避免长期使用后螺纹锈蚀无法调节。
