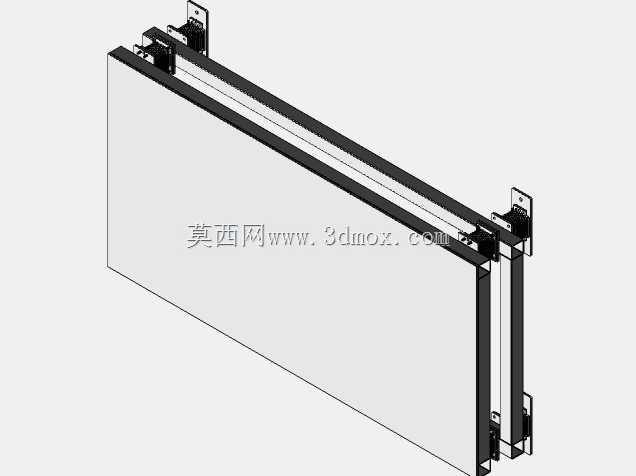

工业测试用框架式隔振振动承载台

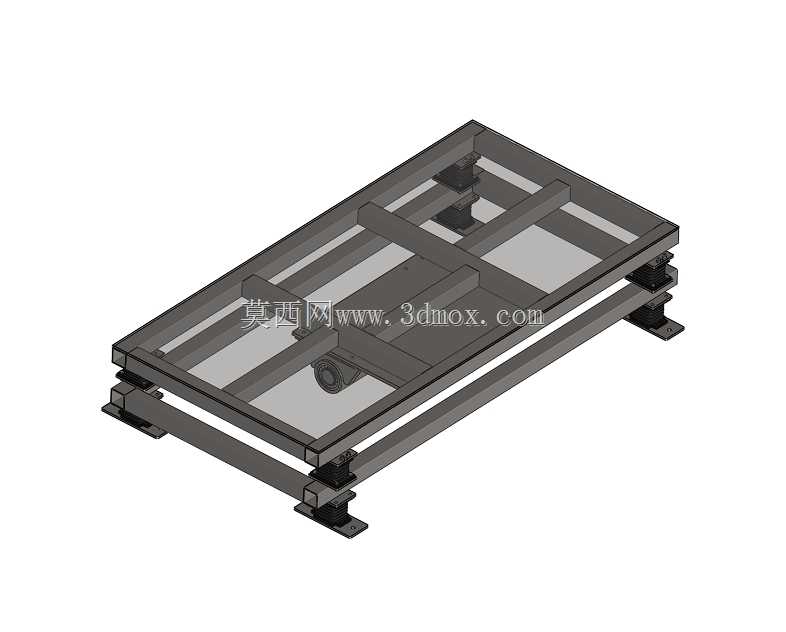

　　在工业产品环境可靠性测试环节，这类框架式振动承载台是传感器标定、小型机电产品振动耐久试验的核心承载基础件，区别于大推力电磁振动台的复杂作动结构，该款承载台更偏向被动隔振与测试件安装基准的功能定位，常配套在传感器校准工位、小型电子元器件振动老化测试线、精密仪器运输模拟试验段使用，为被测件提供稳定的安装基准同时，隔绝外部环境杂波振动对测试数据的干扰。从结构设计逻辑来看，整体采用矩形型钢焊接框架作为主体承载结构，框架主梁采用横向与纵向交错的排布方式，主梁之间预留的镂空区域一方面可以降低整体台体自重，减少无效载荷对隔振元件的性能损耗，另一方面也方便测试线缆、气路管线从台体下方穿行布设，避免试验过程中线缆拖拽影响被测件的振动响应数据。

　　台体底部四角及长边中点位置共设置六组隔振阻尼支座，支座采用上下安装板夹设阻尼弹性体的结构，上安装板通过螺栓与台体框架底部的预加工安装孔刚性连接，下安装板预留长圆形安装孔，可适配地面预埋螺栓的位置偏差，降低现场安装的对位难度。设计阶段针对台体的承载边界做了明确的参数校核，框架上平面的平面度公差控制在每米0.1mm范围内，保证被测传感器或测试工装安装后不会因为基准面倾斜产生附加的应力载荷，影响测试结果的准确性；台体整体的外形尺寸适配常规小型环境试验箱的内部腔体尺寸，可整体放入温湿度试验箱内配合完成温振复合试验，不需要额外拆分台体结构。隔振支座的刚度选型经过匹配计算，当台体承载额定范围内的测试负载时，

　　整体系统的固有频率避开了常规工业现场的地面扰动频率区间，也避开了常用传感器测试的敏感频率段，避免出现共振导致测试数据失真的情况。框架上平面预布了多组等间距的螺纹安装孔，孔位排布遵循通用工装安装的孔距标准，可直接固定传感器安装座、小型被测产品夹具，不需要现场二次打孔加工，缩短试验准备的周期。在实际使用场景中，这类台体也常作为精密检测仪器的安装基座使用，放置在生产车间的在线检测工位，隔绝周边冲压设备、物流搬运设备产生的地面振动，保证检测仪器的测量精度稳定性；部分实验室也会将该类台体作为小型振动试验的辅助工装，搭配小型激振器使用，为激振器和被测件提供统一的安装基准，保证激振力的传递路径稳定。设计过程中特意将台体的重心控制在几何中心位置，

　　避免偏载导致各个隔振支座的受力不均，长期使用后出现弹性体疲劳性能不一致的问题；框架的所有焊接位置都做了去应力退火处理，消除焊接残余应力，防止长期使用后台面出现变形，影响基准精度。台体侧边预留的辅助安装位可固定加速度传感器校准用的标准参考传感器，方便每次试验前对振动测试系统做原位校准，不需要额外搭建安装支架。从安装边界来看，台体底部的隔振支座安装后，台体上平面距离地面的高度符合人体工程学操作高度，测试人员站在台体侧边安装被测件、连接测试线缆时不需要过度弯腰或抬手，降低长时间试验操作的疲劳感；支座底部可根据现场地面情况选配防滑橡胶垫或者膨胀螺栓固定两种安装方式，地面平整性较好的实验室场景可直接放置使用，需要频繁移动台体位置的场景也不需要做复杂的地面预处理，设备振动量级较大的试验场景则可通过膨胀螺栓将下支座与地面刚性连接，保证台体的稳定性。
