户外移动式燃气烧烤架结构设计

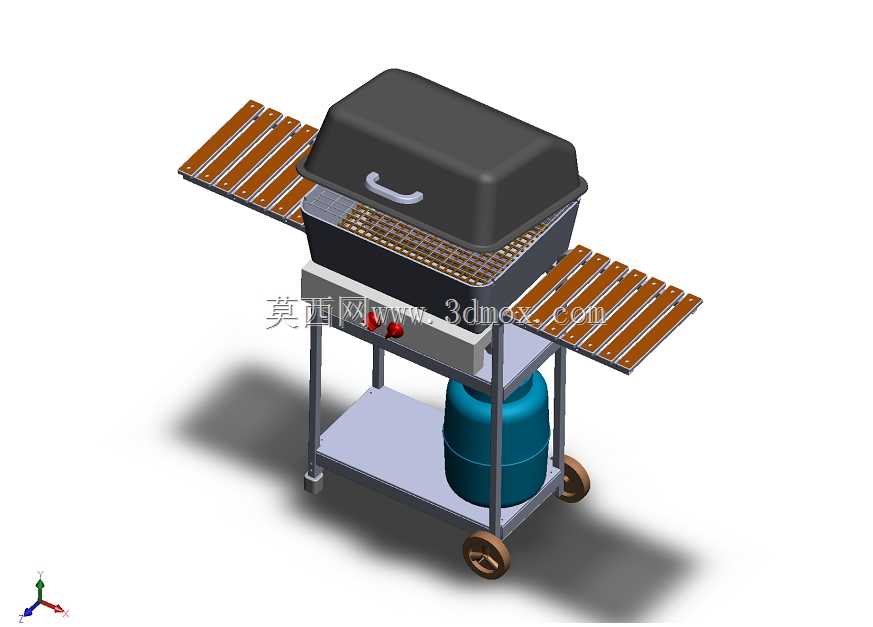

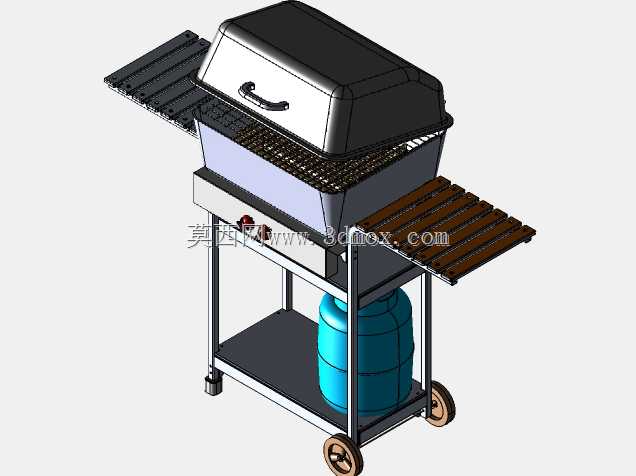

　　这款移动式燃气烧烤架的三维结构设计，核心围绕户外商用与家庭庭院聚餐的高频使用场景展开，区别于传统炭烤设备的繁琐生火流程，整体采用立式带轮结构，底部预留标准燃气罐安装位，可直接适配市面常规规格的液化石油气钢瓶，无需额外改造供气接口，安装时仅需将钢瓶放置于下层置物平台，通过标准卡扣固定即可完成供气端的连接，整体安装边界控制在宽度1200mm、深度600mm、高度1100mm范围内，常规家用SUV后备箱可轻松容纳，户外转运无需额外拆卸部件。

　　从功能特性来看，烤架主体采用双层腔体结构，内层为耐高温的燃烧换热区，布置有均匀分布的燃气燃烧器，火焰通过导流板分散后覆盖整个烤网区域，可实现烤制区域温差控制在15℃以内，避免出现局部烤焦、部分区域未熟透的问题；外层为隔热防护层，采用空气隔热结构设计，设备运行时外表面温度不超过60℃，可有效避免操作过程中误触碰造成的烫伤。烤架顶部配备可开合的密封炉盖，闭合后可形成密闭焖烤空间，除常规明火烤制外，还可实现低温慢烤、烟熏等多种烹饪模式，适配不同食材的加工需求，炉盖配备内嵌式隔热把手，开合操作无需佩戴隔热手套。

　　两侧的折叠置物台采用条状镂空结构设计，展开后单台可承载10kg的载荷，可放置待烤制食材、调料盘、烧烤工具等物品，折叠后可完全收至炉体侧面，大幅缩小收纳状态下的整体宽度，适配狭小的庭院角落、户外营地的有限摆放空间。底部的四个支撑脚中，两个定向脚轮布置于后侧，两个带刹车的万向脚轮布置于前侧，单人即可轻松推动设备转移位置，停放时踩下刹车即可完全固定设备，不会因地面轻微倾斜出现滑移。下层置物平台除放置燃气罐外，剩余空间可收纳备用烤网、清洁工具等配件，提升空间利用率。

　　设计过程中重点考量了户外使用的耐候性需求，所有与食材接触的部件均采用食品级不锈钢材质，非接触的结构件采用高温喷塑处理，可耐受户外日晒雨淋的使用环境，不易出现锈蚀、涂层脱落的问题。燃烧控制旋钮布置于炉体前侧的操作面板上，每个旋钮对应独立的燃烧区，可根据烤制需求单独调节不同区域的火力大小，操作面板做了防水处理，户外使用时遇小雨也不会影响旋钮的正常操作。烤网采用可拆卸设计，无需工具即可直接取出，方便使用后的清洁维护，炉体底部设置有可拆卸的接油盘，烤制过程中滴落的油脂会全部汇集到接油盘内，清理时仅需抽出接油盘倾倒清洗即可，避免油脂堆积引发的燃烧风险。

　　从结构建模的细节来看，所有连接部位均采用标准紧固件连接，无特殊定制的异形连接件，后期维护更换配件时可直接采购标准件替换，降低全生命周期的使用成本。炉体与支架的连接位置做了加强筋设计，满载状态下整体结构的形变量控制在1mm以内，长期使用不会出现支架变形、炉体倾斜的问题。燃气输送管路全部布置于炉体内部的走线槽内，避免管路外露被磕碰损坏，同时远离高温区域，防止管路长期受高温烘烤出现老化漏气的问题，管路接口处均采用密封结构设计，可有效避免燃气泄漏的安全隐患。
