金牛座.38口径转轮手枪结构三维数模

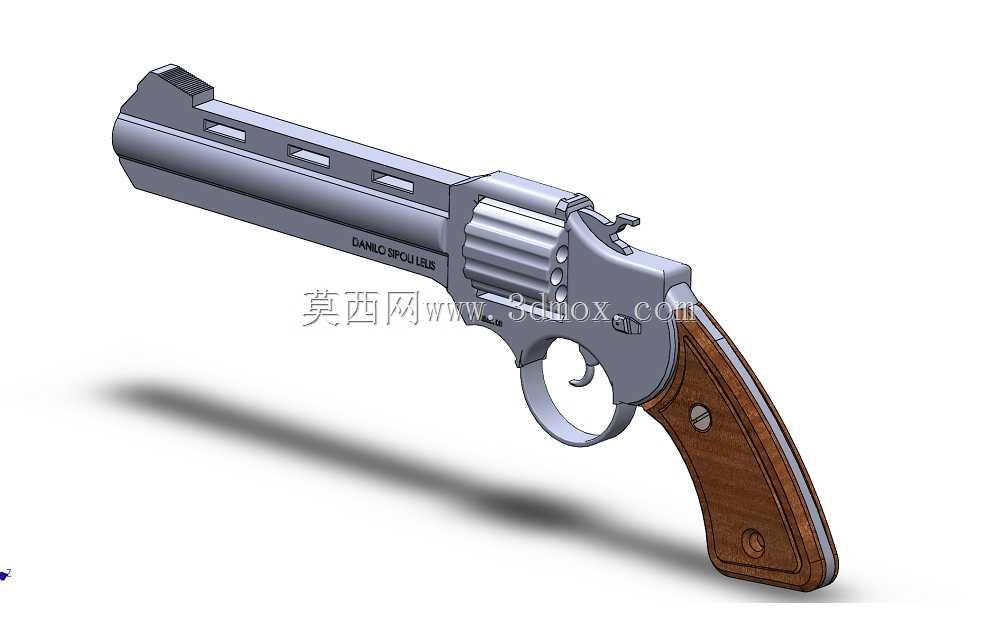

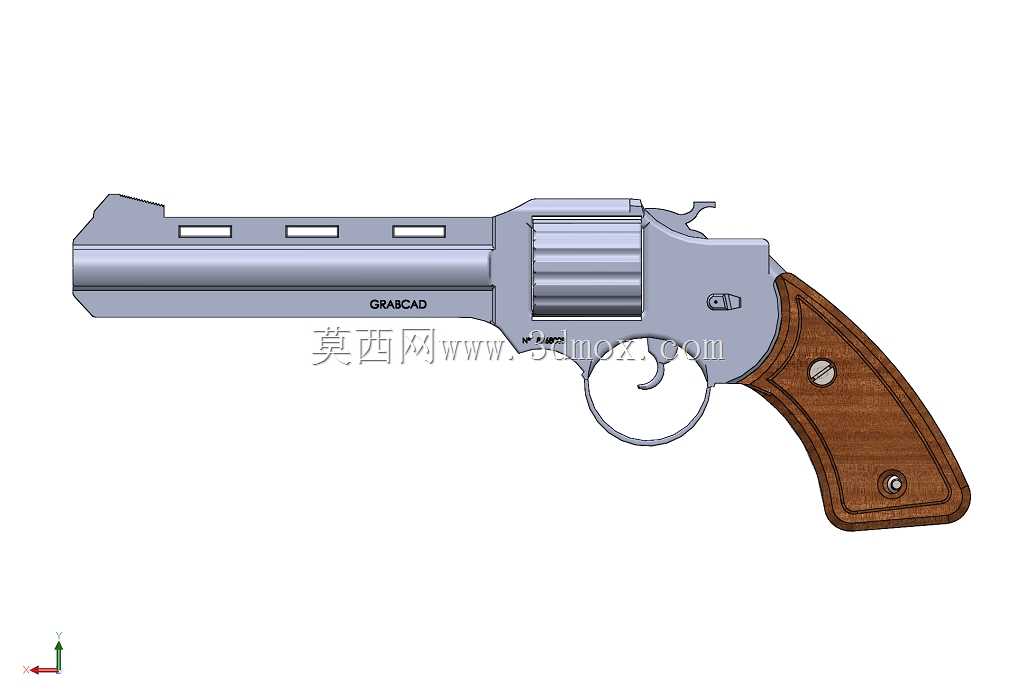

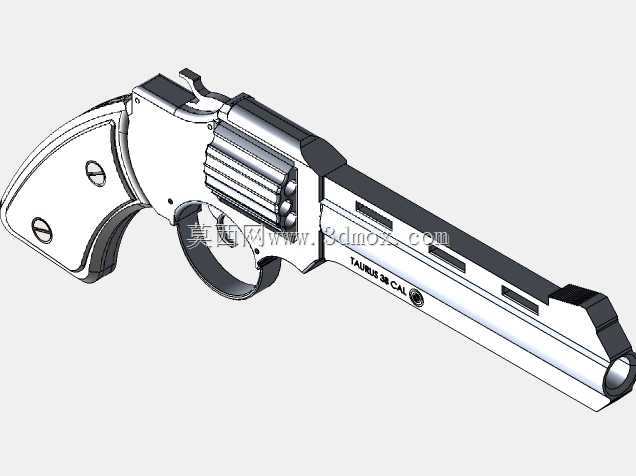

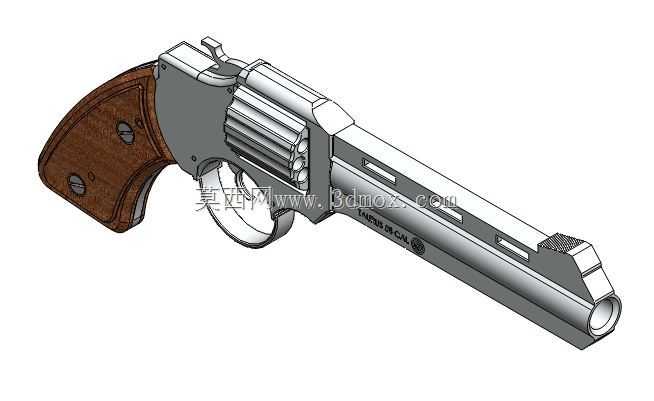

　　在轻武器结构设计与教学演示场景中，这类转轮手枪的三维数模是结构原理讲解、装配逻辑验证的核心参考载体，区别于自动装填手枪的管退式、自由枪机式自动原理，转轮供弹的结构特性决定了其供弹可靠性、哑弹容错能力的独特优势，在民用射击运动、影视道具制作、战术教学教具开发领域都有明确的应用需求。从结构功能层面拆解，该模型完整还原了金牛座.38口径转轮的核心组成：带散热开槽的长枪管组件、六发容量的弹轮、击锤击发联动机构、木质握把片、扳机护圈与扳机组件、退壳挺结构，每一处配合间隙都参照实物的公差逻辑做了还原，没有出现结构干涉的问题。设计思路上，建模时优先保证了各运动部件的装配关系正确性：弹轮的旋转定位槽与击锤联动的棘爪配合精度，

　　直接决定了供弹时弹巢与枪管尾端的对中性，这也是转轮手枪设计中最核心的精度控制点——如果对中偏差超过0.1mm，弹头出膛时就会碰撞弹巢边缘，不仅影响射击精度，还会出现火药燃气泄漏的风险。枪管部分的三处矩形开槽并非装饰结构，实际作用是在连续射击时加快枪管散热，同时减轻全枪重量，建模时开槽的深度、位置都参照实物比例设置，没有破坏枪管尾部的弹膛配合段结构强度。握把部分采用了曲面贴合设计，木质握把片通过两枚沉头螺钉固定在握把框架上，曲面弧度贴合成年男性手掌的自然握持角度，握把框架底部的弧度做了圆角过渡，避免握持时硌手，这部分的曲面建模没有出现破面、曲率突变的问题，完全可以直接用于3D打印教具制作。从安装边界与外形尺寸来看，全枪长度参照真实.

　　38金牛座转轮的尺寸比例设置，枪管轴线与握把的夹角为112度，这个角度是经过人机工程验证的最优握持角度，能够在击发时让后坐力沿手臂方向传导，降低枪口上跳幅度；弹轮直径、扳机行程、击锤回转角度都按照真实枪械的运动行程做了约束，在三维软件中可以直接做运动仿真，验证击发时弹轮旋转、击锤打击击针、扳机复位的整套动作逻辑，不需要额外调整配合关系。在实际的教学场景中，这类模型可以拆解为单个零件做装配演示，让学员直观理解转轮手枪的供弹、击发、退壳逻辑，区别于二维图纸的抽象表达，三维数模可以任意剖面查看内部的击针、簧片、棘爪等细小零件的配合关系，对于轻武器结构入门学习来说，能够大幅降低理解成本。在影视道具开发场景中，该模型的外形还原度足够支撑1:

　　1比例的道具制作，不需要额外做外形修正，各零件的拆分逻辑也符合道具制作的分件需求，握把、弹轮、枪管可以分开打印后组装，降低打印难度。建模过程中对所有棱角都做了符合实物的圆角处理，没有出现尖锐的建模棱角，金属部件的分模线位置也参照真实枪械的加工工艺做了还原，比如枪管与枪身框架的连接销位置、弹轮的加工退刀槽、握把片的木纹纹理凹凸，都做了细节还原，不是简化的概念模型。需要注意的是，这类模型仅用于结构教学、道具设计参考，不涉及任何可直接用于加工的功能性参数，所有结构配合都是基于原理层面的还原，符合三维建模教学与结构研究的使用需求。
