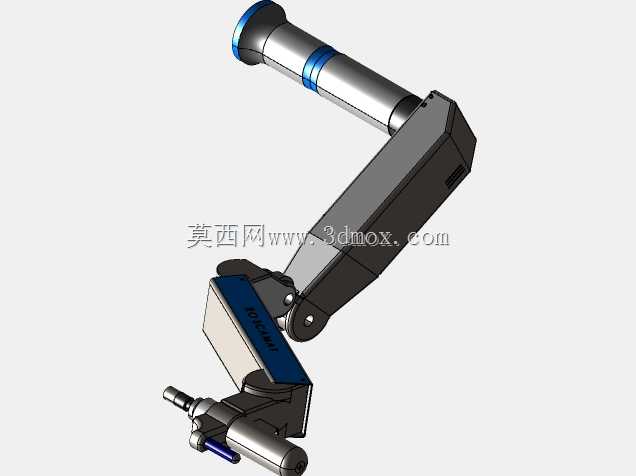

多关节电动攻丝臂结构三维设计

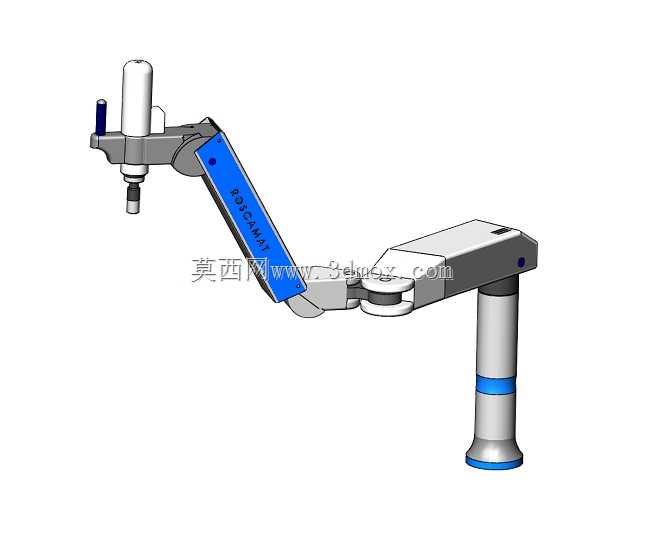

　　这款多关节铰接式电动攻丝设备，是面向机加工车间螺纹加工工序开发的辅助作业装备，主要解决传统手动攻丝劳动强度大、垂直精度难控制、大型工件攻丝移位困难的实际痛点。从结构布局来看，设备采用立柱式基座搭配多段串联铰接臂的构型，底部基座为带定位凸缘的圆柱结构，安装时可直接通过螺栓固定在车间工作台面或者专用落地支架上，基座内置回转支承结构，可实现整臂360度水平方向回转，覆盖以安装点为圆心、臂展全长为半径的圆形作业区域，适配工位范围内不同位置工件的攻丝作业需求，无需反复挪动重型工件，大幅降低工序周转的辅助时间。

　　臂体部分采用三段式铰接设计，每段关节处都配置了阻尼锁紧结构与角度限位块，作业时可根据工件的安装高度、攻丝位置的空间角度自由调整臂段姿态，调整到位后通过锁紧手柄固定关节角度，避免攻丝过程中臂体晃动导致螺纹歪斜、丝锥折断的问题。臂身主体采用高强度铝合金型材拼接成型，在保证整体结构刚性的前提下尽可能降低臂体自重，减少操作人员调整姿态时的发力负担，同时铝合金表面做了硬质阳极氧化处理，耐车间切削液、油污的腐蚀，长期使用不会出现漆面脱落、基材锈蚀的问题。末端执行单元集成了攻丝动力头，配置了快换式丝锥夹头结构，可根据加工螺纹的规格快速更换对应规格的丝锥，夹头内置扭矩过载保护机构，当攻丝扭矩超过丝锥承载阈值时会自动打滑，避免硬接触导致丝锥崩断在工件螺纹孔内，减少工件报废与刀具损耗成本。动力头侧面设置了操作手柄与启停、正反转控制按钮，操作人员握持手柄即可完成设备移位、对准孔位、启动攻丝、丝锥退出的全流程操作，控制逻辑贴合一线操作工人的作业习惯，无需复杂培训即可快速上手。

　　从安装边界尺寸来看，设备立柱总高度适配常规1.2米至1.5米高度的工作台安装需求，臂体完全展开时的作业半径可覆盖1.2米至1.5米范围，完全收拢时的横向占用尺寸不足0.4米，非作业状态下可将臂体折叠收拢到立柱侧方，不会占用过多车间通道与工作台操作空间。关节处的铰接轴采用渗碳淬火处理的合金钢材质，配合自润滑铜套，长期往复转动也不会出现轴套磨损间隙过大的问题，保证臂体调整的精度保持性。设备的走线全部采用臂体内置穿线的设计，动力线缆、控制线缆从立柱内部穿入，沿各段臂体的内部线槽延伸至末端动力头，外部无裸露线缆，避免车间作业过程中线缆被工件刮蹭、被切削液浸泡导致的绝缘破损、线路短路问题，提升设备使用的安全性与耐用性。

　　在实际应用场景中，这类设备可适配钢件、铸铁件、铝合金件、铜件等多种材质工件的内螺纹加工，攻丝规格范围覆盖M3到M16的常用公制螺纹，也可通过更换夹头适配英制、美制标准螺纹的加工需求，既可以用于小型机加工工位的批量零件攻丝，也可以用于大型焊接结构件、机架零件上的螺纹孔加工，配合磁力座或者移动底座还可实现跨工位的流动作业。设计过程中针对臂体的受力变形做了有限元校核，在最大攻丝扭矩工况下，末端动力头的垂直方向变形量控制在0.05mm以内，完全满足普通螺纹加工的垂直度精度要求，不会出现螺纹牙型偏斜、螺纹通止规不合格的问题。各关节的阻尼力矩经过匹配调校，既可以保证臂体在任意姿态下都能悬停稳定，不会出现自行下坠的情况，又不会因为阻尼过大导致操作人员调整姿态时费力。末端动力头还配置了深度定位结构，可根据需要加工的螺纹深度设定进给行程，攻丝到设定深度后自动触发反转退刀，无需人工判断攻丝深度，降低对操作人员经验的依赖，保证同批次工件螺纹加工深度的一致性。
