BT40锥柄精密镗孔加工刀柄结构

　　在数控铣削、加工中心批量精密加工场景中，孔系加工的精度直接决定整批零件的装配适配性，这款BT40锥柄镗刀柄正是为中等孔径精镗工序设计的核心工装部件。从实际加工场景来看，不管是箱体类零件的轴承安装孔、液压阀块的通油孔，还是模具模架的导柱配合孔，当孔径公差要求控制在IT7级以上、孔壁粗糙度要求达到Ra1.6以内时，普通钻头或者铣刀插补加工很难稳定满足精度要求，这时候就需要搭配这种可调式镗刀柄完成最终的精镗工序。

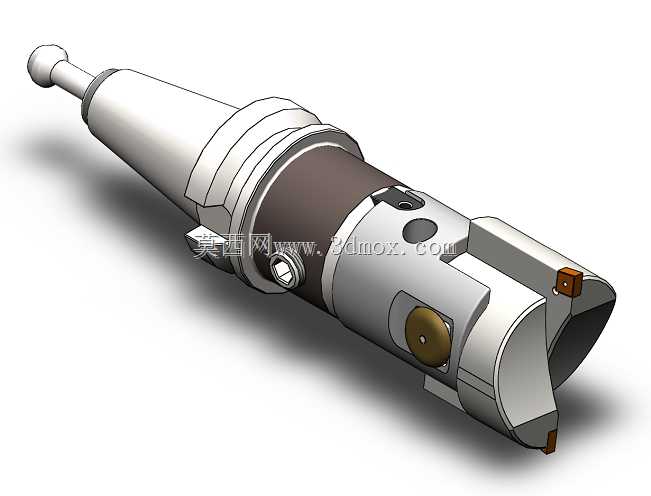

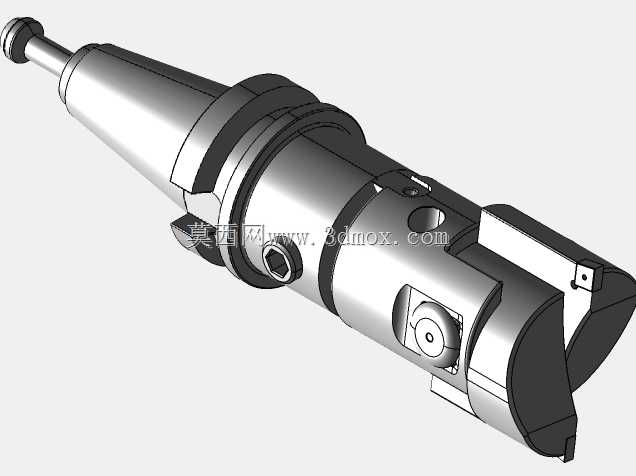

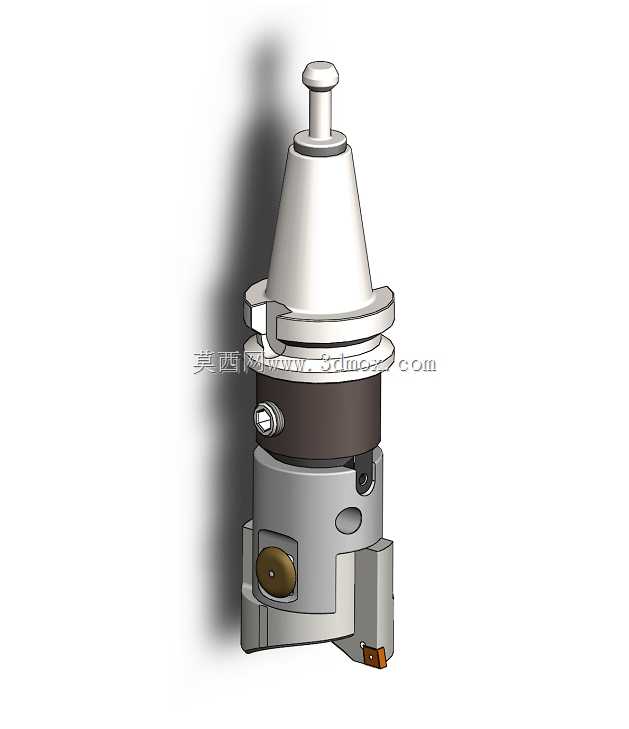

　　从结构设计逻辑来看，这款刀柄采用BT40标准锥度作为机床侧连接接口，锥度为7:24，这个锥度设计是加工中心刀具接口的通用标准，锥面配合能够同时实现定心和承载主轴扭矩的作用，刀柄顶部的拉钉结构适配主轴内部的拉爪机构，换刀时能够被主轴自动拉紧，保证高速旋转下的连接刚性。刀柄中段的黑色阻尼环结构，是为了抵消镗削过程中产生的微幅振动，很多现场加工人员都有体会，精镗深孔或者硬材料时，轻微的振纹就会导致孔壁粗糙度超差，这个阻尼段通过内置的阻尼材料吸收切削振动，能有效延长刀片的使用寿命，同时提升孔壁加工质量。

　　刀柄下部的镗头部分采用了偏心可调结构，通过调节侧面的紧定螺钉，可以微调镗刀的径向伸出尺寸，单格调节量通常可以达到0.01mm级别，能够精准控制最终的加工孔径，不需要反复试切测量就能快速把孔径调整到公差带范围内。镗头端部的刀片座采用了硬质合金刀片的标准安装接口，适配常见的三角形精镗刀片，刀片通过压紧螺钉固定，更换刀片时不需要重新拆卸整个刀柄，在机床主轴上就能完成刀片更换，减少辅助工时。

　　从安装边界尺寸来看，这款BT40锥柄的大端直径为44.45mm，锥柄长度为68.4mm，能够适配所有标配BT40主轴的立式加工中心、数控铣床以及镗床设备，安装时只需要将锥面和主轴内锥孔擦拭干净，保证无铁屑、无油污残留，拉钉拧紧力矩控制在规定范围内，就能保证连接精度。刀柄整体的悬伸长度经过优化，在保证足够加工深度的前提下，尽量缩短了主轴端面到镗刀切削刃的距离，提升了整个刀具系统的刚性，减少长悬伸带来的让刀问题，在镗削深度100mm以内的孔时，不会因为刚性不足出现锥度、喇叭口等加工缺陷。

　　在实际使用过程中，这款镗刀柄的冷却通道设计也考虑了现场加工需求，中心出水的结构能够将高压切削液直接输送到切削刃位置，一方面可以快速带走切削产生的热量，避免刀片过热磨损，另一方面也能及时将镗削产生的铁屑从孔内冲出，避免铁屑刮伤已经加工完成的孔壁。刀柄上的各个调节螺钉都采用了内六角标准接口，现场只需要使用常见的内六角扳手就能完成孔径调节、刀片更换等操作，不需要配备专用的调节工具，降低了车间的工具管理成本。

　　从结构建模的角度来看，这款刀柄的建模过程需要重点保证锥面的尺寸精度，7:24锥度的角度公差、锥面的圆度公差都需要严格按照BT刀柄的标准执行，否则在实际装配时会出现锥面配合不实、刀柄跳动超差的问题。镗头部分的调节机构需要做运动仿真验证，保证调节螺钉转动时，刀座的径向移动顺畅无卡滞，调节量和刻度盘的对应关系准确，避免出现调节间隙导致的孔径尺寸漂移。各个连接螺钉的位置、尺寸都需要符合标准件的选型规范，保证后期用户在使用时能够直接采购到对应的替换紧固件，不需要单独定制配件。
