卧式数控镗铣床设备结构三维设计

　　这套卧式镗铣加工设备的三维结构，完整还原了落地式重型镗床的整机布局，从现场加工的实际需求出发，所有结构设计都围绕大尺寸重型工件的孔系、平面加工场景展开。在重型机械制造、风电部件加工、船舶柴油机壳体生产、大型矿山设备构件加工车间里，这类设备是核心加工单元，承担着大型箱体类、机架类零件的粗精加工工序，能完成镗孔、铣削平面、钻铰孔、攻丝甚至复杂型面的铣削加工，一次装夹即可完成多工序加工，减少重型工件多次吊装找正的时间损耗，也能避免多次装夹带来的形位公差累积。

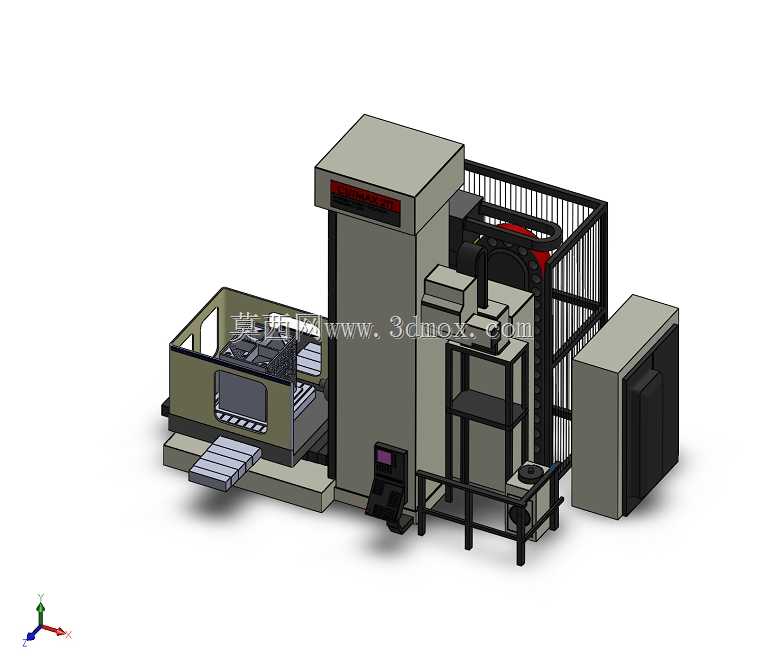

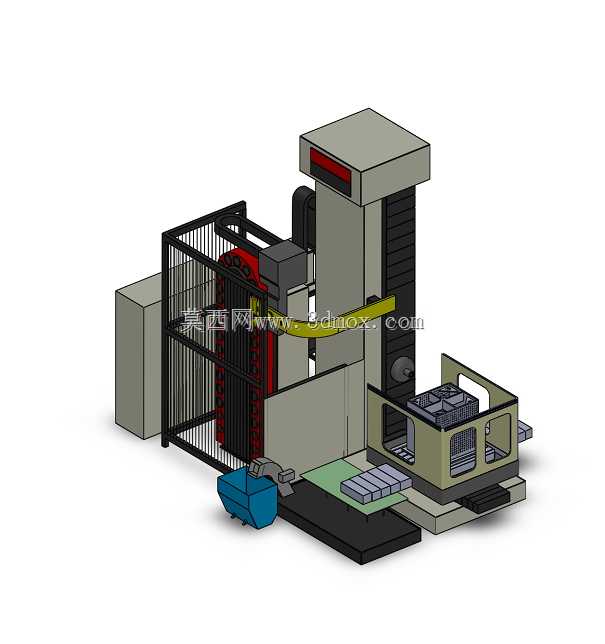

　　从结构布局来看，模型完整呈现了固定式立柱、横向滑台、纵向进给工作台、镗轴主轴箱、安全防护围栏、操作站、外置电控柜、排屑结构的全部细节。立柱采用整体式厚壁箱型结构设计，内部布置有纵横交错的加强筋板，保证主轴箱沿立柱垂直方向进给时的结构刚性，即使在大切深、重切削工况下，也能将主轴的振动幅度控制在加工精度允许范围内，避免出现让刀、振纹等加工缺陷。主轴箱集成了主传动系统、镗轴伸缩机构、铣轴支撑结构，镗轴采用高精度双列圆柱滚子轴承加推力轴承的组合支撑形式，保证长行程伸出镗削时的回转精度，针对深孔加工场景，镗轴可沿轴向伸出足够行程，配合工作台的进给运动，完成长同轴度要求的深孔加工。

　　横向进给的床身导轨采用重载矩形导轨结构，配合贴塑处理降低低速进给时的爬行风险，滑座沿床身横向移动时承载整个工作台与工件的重量，导轨面的润滑管路布置、刮屑板结构都在模型中做了还原，避免加工切屑落入导轨面造成研损。工作台采用可分度的回转工作台结构，可完成多面加工的角度转位，配合纵向进给机构，实现X、Y、Z、B四个坐标轴的联动加工，工作台面布置有标准T型槽，用于装夹重型工件的压板螺栓，T型槽的间距、槽宽尺寸都匹配重型加工的装夹规范，边缘设置有可伸缩的防护盖板，避免切屑、切削液落入进给传动机构内部。

　　设备的安全防护采用整体式网状安全围栏设计，将加工区域完全封闭，围栏高度符合安全防护标准，避免加工过程中飞出的切屑、崩碎的刀具碎片伤及操作人员，围栏设置有带安全联锁的检修门，门体打开时设备自动切断进给与主轴动力，保障检修安全。操作站采用可摆动的悬挂式结构，操作人员可根据加工观察需求调整操作站的位置，操作面板的高度、倾斜角度都符合人机工程学要求，减少长时间操作的疲劳感。外置的电控柜布置在设备侧方，与主机之间预留有足够的走线与维护空间，柜内的安装板、走线槽布局都按照电气设计规范做了结构预留，方便后续电气元件的安装布线。

　　设备侧方布置的脚踏开关用于控制工作台的夹紧松开、主轴的启停等常用操作，位置符合操作人员的站立作业范围。排屑结构采用平板链式排屑器的布局预留，可将加工产生的钢屑、铁屑自动输送至设备外部的集屑车，减少人工清理切屑的工作量，切削液的回流通道也在床身结构中做了预留，可配套切削液循环系统，实现切削液的过滤、冷却、冲屑功能。

　　从安装边界来看，这套设备的整机布局充分考虑了生产车间的安装空间需求，主机与电控柜、围栏之间预留了足够的维护通道，设备底部的地基安装孔位置、垫铁布置位置都在模型中做了对应呈现，方便做车间布局规划时提前核算地基承载、安装空间，避免后续设备进场时出现空间不足、地基承载不够的问题。整体结构的细节还原度足够支撑做设备布局仿真、加工动作模拟、结构改进设计的需求，每个部件的连接关系、运动副的位置都按照真实设备的装配关系搭建，可直接用于运动仿真验证，检查各轴进给时的行程极限是否存在干涉，安全防护的覆盖范围是否存在盲区，操作位置的视野是否满足加工观察需求。

　　在做同类设备的改型设计时，这套模型可作为基础框架，根据具体的加工行程、承载重量需求调整立柱高度、床身长度、工作台尺寸，也可根据自动化升级需求，增加自动换刀头、工件自动测量头、刀具破损检测等附加结构，不需要从零开始搭建整机模型，大幅缩短设计周期。针对不同行业的加工需求，比如风电行业的轮毂加工、船舶行业的机座加工，都可以在这个基础结构上做针对性的参数调整，匹配对应的加工工艺要求。
