1号BSP外螺纹连接套筒结构设计

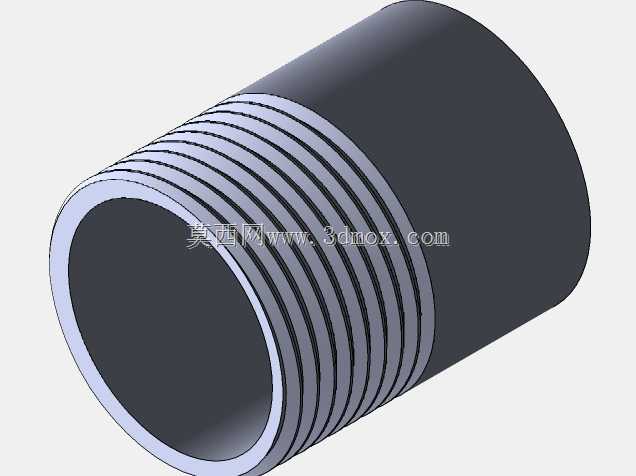

　　适合批量应用在对连接可靠性有要求但不需要频繁拆装的管路节点上。设计这款零件时，首先要明确BSP螺纹的参数边界，BSP属于英制管螺纹系列，牙型角为55度，螺纹的牙顶和牙底都带有圆弧过渡，这种牙型设计的优势在于密封配合时的接触应力分布更均匀，配合聚四氟乙烯生料带或者螺纹密封胶使用时，能实现可靠的静密封，不会出现普通公制螺纹配合时容易出现的渗漏问题。套筒的整体结构采用等外径的圆柱筒体设计，一端加工连续的外螺纹段，另一端为光滑的圆柱外壁？不对，从模型结构来看，整个外露的连接段都加工了连续的外螺纹，螺纹段的长度经过匹配常规管路内螺纹的旋合深度设计，既保证足够的螺纹啮合扣数来承受管路内压产生的轴向拉力，又不会因为螺纹过长导致装配时出现螺纹咬死、在工业流体输送、气动控制、液压传动以及仪器仪表配套的管路系统中，螺纹连接套筒是应用频次极高的基础连接件，这款1号BSP规格的外螺纹套筒，主要针对小通径管路的对接、延长以及仪表取源部件的安装场景设计，适配低压常温的水、气、轻质油品等介质输送工况，在小型自动化设备气路搭建、实验室仪表管路排布、民用给排水支路改造等场景中都能见到这类零件的身影。从实际使用需求出发，这类套筒的核心作用是实现两段带内螺纹的管路或元件的刚性连接，不需要额外的转接接头，直接通过两端的螺纹配合完成装配，相比焊接式连接，它具备可拆卸、维护方便、装配无需专用焊接设备的优势，相比卡套式连接，它的加工成本更低，对装配人员的技能要求也更宽松，

　　或者套筒端部顶到对方元件内孔台阶的问题。筒体的内孔为光滑的等径直孔，孔径和对应规格BSP螺纹的通径保持一致，避免管路通流时出现局部缩径导致的压损增大，内孔的表面粗糙度控制在合理范围，不会因为内壁过于粗糙造成介质流动阻力增加，也不会因为内壁残留加工毛刺在介质冲刷下脱落污染管路。从安装边界来看，这款套筒的外径尺寸和对应规格的螺纹大径保持合理的壁厚差，壁厚经过强度校核，能够承受对应压力等级下的管路径向压力，不会因为管路压力波动出现筒体开裂的问题；装配时只需要使用普通管钳或者活动扳手夹持光滑的外壁段，就可以完成螺纹旋合，不需要设计专门的扳手位，因为小规格套筒的拧紧力矩要求不高，光滑外壁配合扳手的夹持力完全可以满足装配扭矩需求，

　　这种设计也简化了加工工序，只需要通过数控车床一次装夹就可以完成外圆、内孔、螺纹的全部加工，减少了二次装夹带来的形位公差误差。在实际选型应用时，需要注意这款套筒适配的是BSP平行管螺纹的配合件，不能和NPT锥管螺纹混用，虽然两种螺纹的公称尺寸接近，但是牙型角、锥度、螺距都存在差异，强行装配会出现螺纹滑牙、密封失效的问题；另外在装配前需要清理螺纹表面的加工碎屑，避免碎屑夹在螺纹配合面之间造成密封不严，旋合时的扭矩要控制在合理范围，扭矩过大会导致螺纹牙型变形，扭矩过小则会出现密封不足的问题。从建模逻辑来看，这款零件的建模过程遵循回转类零件的常规建模思路，首先绘制筒体的轴向截面草图，通过回转命令生成基础的筒体实体，

　　然后通过螺纹命令生成外螺纹特征，建模时需要注意螺纹收尾段的处理，实际加工中螺纹末端会存在不完全牙的退刀段，建模时还原这一结构特征，能够让模型更贴近实际加工后的零件状态，在后续做管路装配干涉检查时，不会因为模型的螺纹段过长导致误判装配干涉。这类基础连接件虽然结构简单，但是在整个管路系统中起到的作用至关重要，任何一个连接套筒的失效，都可能导致整个管路系统的介质泄漏，轻则造成设备停机，重则可能引发安全事故，所以在设计时每一个尺寸参数都需要匹配对应的标准要求，螺纹的公差等级、筒体的壁厚、内孔的通径偏差都要控制在标准允许的范围内，不能因为零件结构简单就放松设计精度要求。在不同的应用场景中，这类套筒可以根据输送介质的特性选择不同的加工材质，输送普通水介质可以选用普通碳钢做镀锌防锈处理，输送腐蚀性介质可以选用304或者316不锈钢材质，输送气动回路的压缩空气可以选用铜合金材质来避免生锈污染气路，不同材质的套筒整体结构尺寸一致，只需要根据材质的强度特性微调壁厚参数即可，具备很强的场景适配性。
