WTB4-3P2161光电感应检测元件

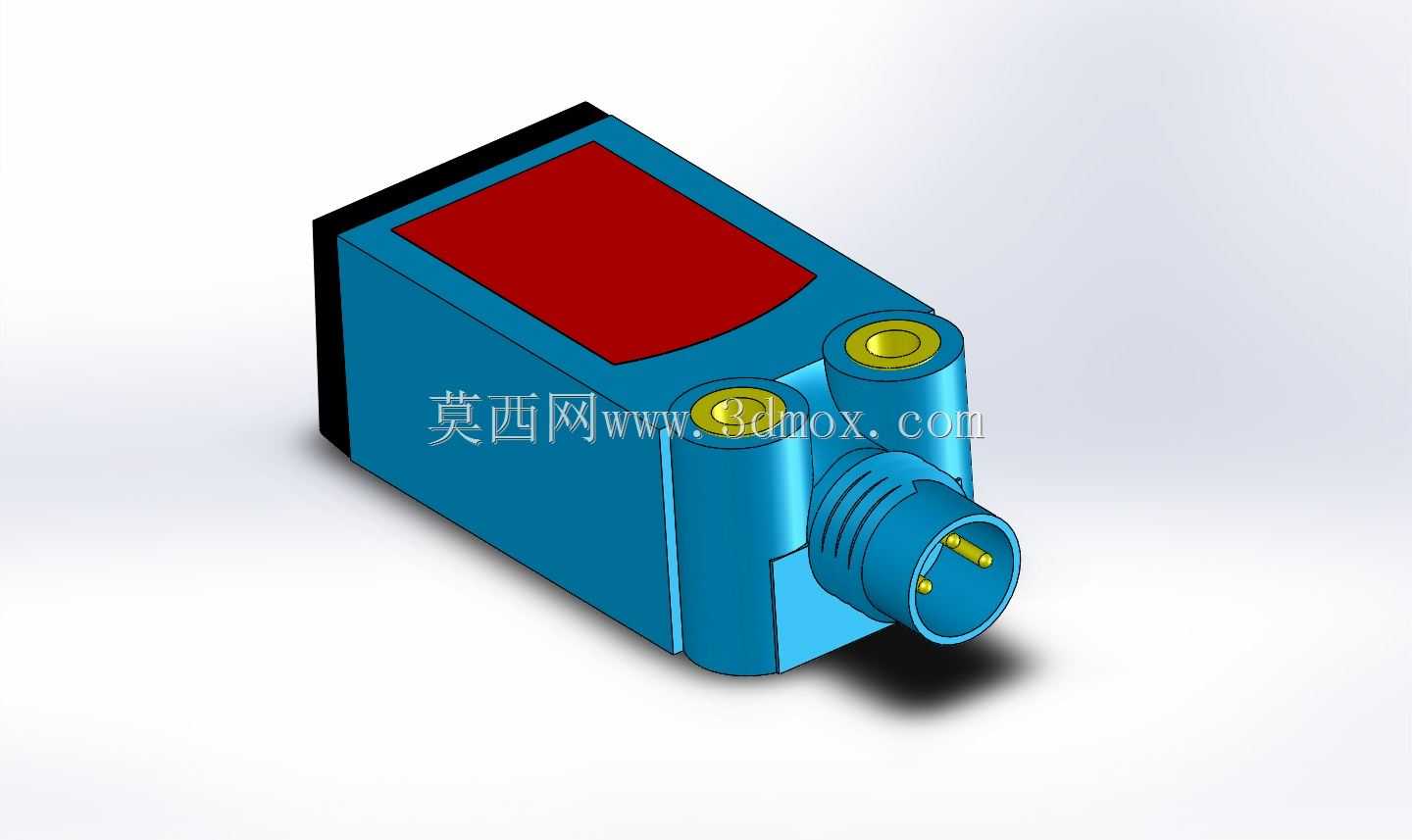

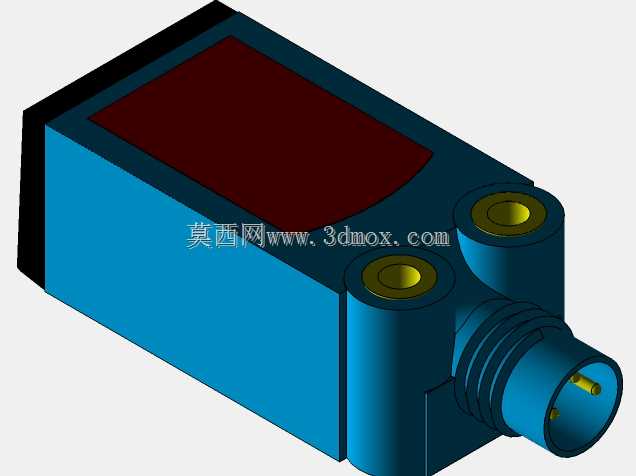

　　在自动化产线的物料到位检测、输送线的工件计数、包装设备的包装物定位场景中，这类小型光电感应元件是最常用的检测部件之一，相比接触式的行程开关，它无需与被测物体直接接触，不会对工件表面造成划伤，也不会因为长期机械碰撞出现触点磨损失效的问题，响应速度可以满足高速产线每分钟数百次的检测节拍需求。从结构设计来看，这款元件采用方型主体加侧出航插的布局，主体外壳做了棱角过渡处理，顶部的红色区域是光学发射与接收窗口，窗口做了内凹设计，能减少现场粉尘、切削液直接溅落到光学镜片上的概率，日常维护时只需要用无尘布擦拭窗口表面即可，不需要拆解外壳。侧面的两个金色内螺纹孔是安装固定位，孔位间距符合通用小型光电开关的安装尺寸标准，

　　不管是直接锁在设备的型材安装面上，还是搭配专用的安装支架调整角度，都不需要额外做转接板，能减少现场安装的加工工作量。尾部的航空插头采用三芯插针设计，插针做了镀金处理，抗氧化能力强，在有轻微油污、湿度偏高的车间环境里，也能保证信号传输的稳定性，插头和主体衔接的位置做了多道环形的密封槽，搭配对应的插头密封圈可以达到常规工业环境的防护等级，避免水汽从接线位置渗入内部电路板。设计这款元件的三维模型时，首先要确认安装孔的中心距、螺纹深度、航插的伸出长度这些关键安装边界尺寸，这些尺寸直接决定了元件能不能顺利装到现有设备的安装位上，建模时不能随意缩放或者改动。主体的光学窗口位置要和实际产品的视场角匹配，做设备布局仿真的时候，才能准确模拟检测范围，

　　避免出现安装后检测盲区的问题。外壳的倒角和圆角细节也要还原，一方面是实际生产中塑料外壳的注塑工艺要求，尖锐棱角会导致注塑时应力集中，容易出现开裂，另一方面在做设备布线仿真的时候，准确的外形轮廓能避免出现线缆和元件外壳干涉的误判。在实际选型应用中，这类元件常被用在皮带输送机的两端，检测工件是否到达预定工位，给PLC发送到位信号后触发后续的分拣、挡停动作；也会用在自动化装配设备的送料轨道上，检测是否有缺料情况，避免设备空跑；在包装机械里，还能用来检测包装膜的走膜位置，配合纠偏机构保证包装对位准确。它的检测距离属于中短距范畴，适合近距离的工件存在性检测，对不同颜色、材质的工件都有稳定的检测表现，

　　不会因为被测物是深色塑料或者金属表面就出现信号丢失的情况。建模过程中，要区分不同部件的材质属性，外壳的工程塑料部分、光学窗口的透明滤光部分、安装孔的金属螺纹衬套部分、航插的金属外壳部分，都要单独做实体拆分，后续做渲染或者工程图导出的时候，才能准确标注不同部件的材质和技术要求，也方便后续做有限元分析的时候给不同部位赋予对应的材料参数。安装边界方面，除了元件本身的外形尺寸，还要预留出航插插拔的操作空间，以及安装螺丝的拧入空间，不能把安装位设计在紧贴其他设备部件的位置，不然现场接线或者更换元件的时候，没有操作空间会大幅增加维护难度。另外，元件的出线方向是侧出，布线的时候要顺着航插的方向走弯，不能让线缆在插头位置出现直角弯折，不然长期震动环境下容易出现线缆内部断线的问题，建模时可以在插头位置预留出线缆弯曲的最小半径空间，给后续布线设计提供参考。
