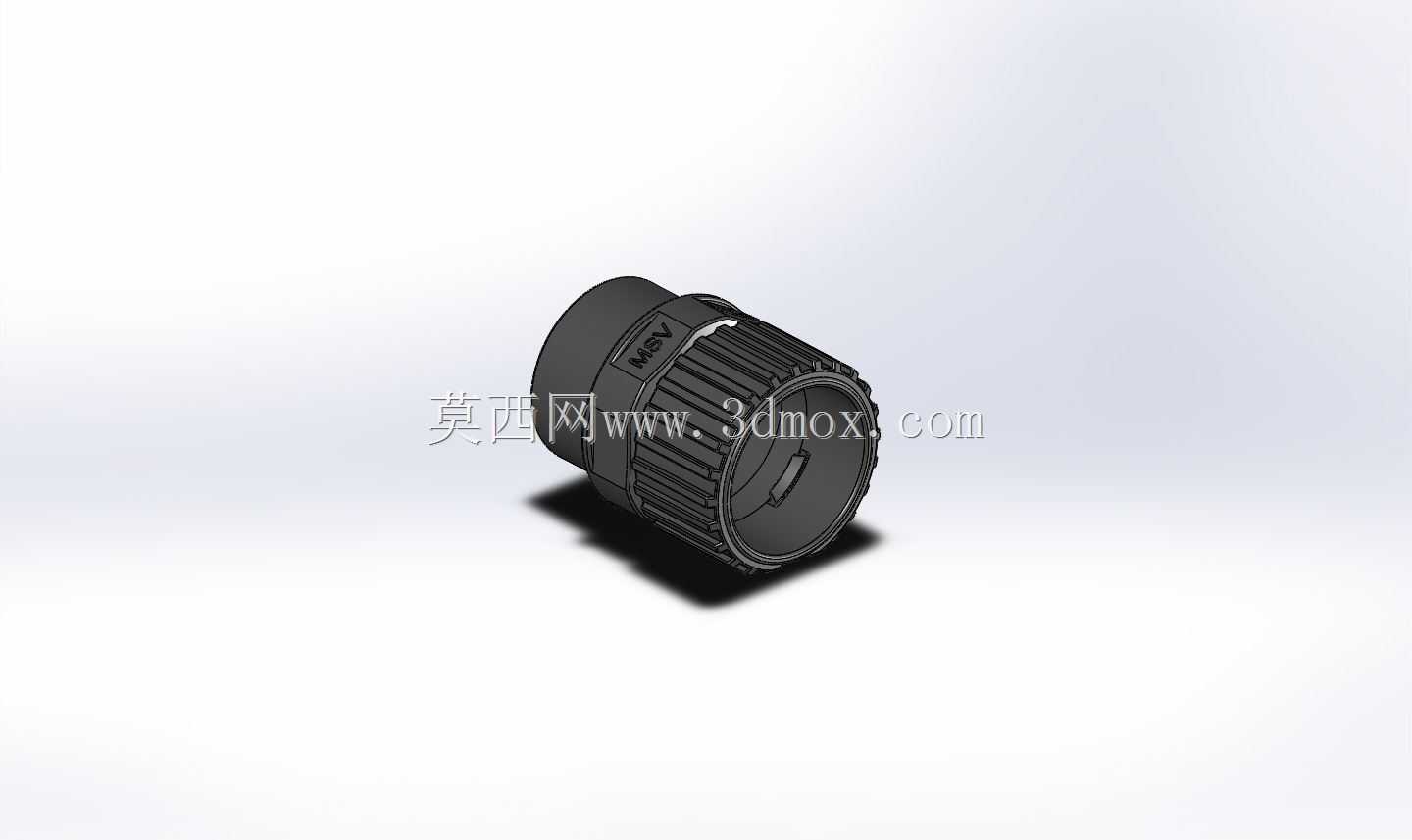

M32x1.5外螺纹连接式传感接头结构

　　在工业自动化检测、流体管路参数监测、机电设备状态感知的各类场景里，传感部件的安装连接可靠性直接决定了检测数据的稳定性，这类带外螺纹的传感连接接头，是传感器与被测设备、管路之间实现刚性密封连接的核心适配部件。日常在液压站压力测点、气动管路流量监测位、设备壳体温度传感安装位，都能见到这类结构的身影，它不需要额外的转接法兰，直接通过螺纹副旋入预设的安装螺孔内，就能完成传感器的固定与密封，大幅减少现场安装的零件数量，降低装配复杂度。

　　从结构设计逻辑来看，这款接头采用M32x1.5的公制细牙螺纹作为连接端，细牙螺纹的螺距更小，螺纹升角更低，自锁性能优于同公称直径的粗牙螺纹，在设备存在持续振动的工况下，不容易出现螺纹松脱的问题，同时细牙螺纹的配合牙型间隙更小，配合端面的密封圈就能实现对低压气体、液压油的密封，满足常规工业场景下的IP65级防护要求，避免外界粉尘、水汽侵入传感器内部造成电路损坏。接头中段设计了滚花防滑结构，这部分结构是考虑到现场安装时，在空间受限无法使用大型扳手的场景下，作业人员可以徒手先将螺纹旋入2-3牙完成对中，避免螺纹歪扭造成的螺孔损伤，之后再用扳手卡入对应的卡位完成最终拧紧，滚花的齿距和齿深经过适配，徒手旋拧时不会打滑，同时不会划伤作业人员的手部。

　　接头的内腔做了阶梯式通孔设计，靠近传感器安装侧的孔径与传感器尾部的出线端尺寸匹配，既可以容纳传感器的探测端伸入被测介质区域，又能给线缆留出足够的穿设空间，内壁做了去毛刺处理，避免穿线时割伤线缆外层绝缘皮。靠近螺纹端的内壁做了倒角处理，安装时可以引导密封圈顺利进入密封位，不会出现密封圈被螺纹端面切边的问题，保证密封结构的完整性。接头的整体外形采用圆柱式结构，最大外径控制在合理范围内，当多个测点密集排布时，相邻接头之间不会出现安装干涉，适配多测点紧凑布局的设备安装需求。

　　从安装边界来看，这款接头的螺纹有效旋合长度经过核算，能够满足常见壁厚的设备壳体、管路壁的安装要求，不需要额外搭配螺母进行背紧，螺纹末端设计了退刀槽，保证螺纹可以完全旋入安装面，让接头端面与安装面紧密贴合，避免出现螺纹旋合不到位造成的密封失效问题。接头的材质选用常规工业场景常用的工程塑料或金属材质时，都可以沿用这套结构参数，塑料材质的接头适用于无强腐蚀、温度低于80摄氏度的常规气动、低压水路场景，金属材质的接头则可以适配更高压力、更高温度的液压、油路检测场景，结构本身的通用性较强，不需要针对不同材质做大幅的结构修改。

　　在实际选型使用时，需要注意安装螺孔的螺纹精度要与接头螺纹匹配，安装前要清理螺孔内的铁屑、杂物，避免杂质夹在螺纹配合面或者密封端面之间，造成密封失效。拧紧时的扭矩要控制在合理范围内，尤其是塑料材质的接头，过大的扭矩会造成螺纹滑牙或者接头开裂，过小的扭矩则会导致密封不严、螺纹松脱。这款接头的结构设计没有多余的冗余特征，所有结构都服务于安装便捷性、连接可靠性、防护密封性这几个核心需求，没有为了外观增加不必要的曲面结构，建模时的特征逻辑清晰，从基础的回转体特征开始，依次完成螺纹、滚花、内腔阶梯孔、退刀槽、端面倒角的特征搭建，各个特征之间的参数关联合理，修改螺纹规格、接头长度等参数时可以快速调整，不需要重构整体模型，能够给同类型传感连接接头的设计提供参考，也可以直接用于设备装配时的干涉检查、安装工位的布局模拟，帮助设计人员在图纸阶段就验证安装空间是否充足，避免现场安装时才发现结构干涉的问题。
