4英寸规格工业传感元件结构设计

　　在工业现场的流体管路、罐体设备的参数监测场景里，这类4英寸规格的传感元件是整套监测系统的前端核心部件，直接接触被测介质完成物理量到电信号的转换，其结构设计的合理性直接决定监测数据的准确性与长期运行的稳定性。从实际应用场景来看，这类尺寸的传感元件多适配公称通径4英寸的工业管路，常见于水处理、化工流体输送、暖通循环系统的压力、液位或者流量参数监测点位，安装位置多处于管路的直管段或者罐体侧壁的预留接口处，需要在带压工况下长期稳定工作，同时要兼顾现场安装的操作便捷性与后期维护的拆装效率。

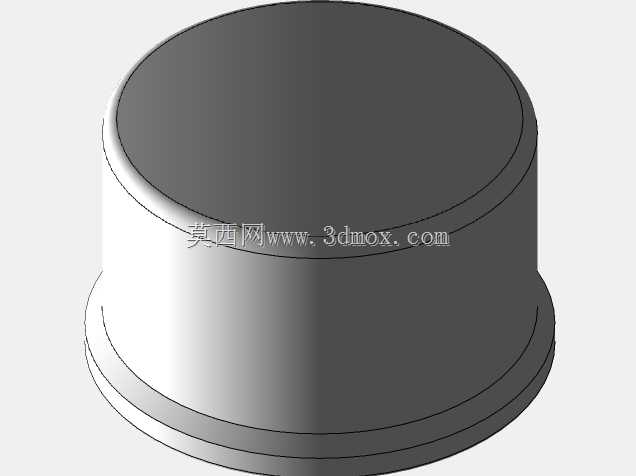

　　从产品功能特性来看，该传感元件采用一体化圆柱式壳体设计，主体外壳做了阶梯式变径处理，上部为直径统一的信号处理腔，下部为带安装定位台阶的传感探头端，这种结构一方面可以将内部的信号调理电路板与前端的敏感元件做物理分隔，避免介质渗透或者温度传导影响电路部分的工作稳定性，另一方面下部的台阶结构可以在安装时与管路或者罐体的安装座形成轴向定位，配合密封件实现带压工况下的密封效果，避免介质泄漏。壳体的外表面做了光滑圆弧过渡处理，没有尖锐的棱角结构，既可以减少安装过程中磕碰造成的壳体损伤，也能避免现场积尘积液在壳体表面残留，降低长期户外或者潮湿工况下的壳体腐蚀风险。

　　在设计思路上，这款传感元件的结构优先考虑了工业现场的安装兼容性，整体外径尺寸严格匹配4英寸管路配套安装座的标准接口尺寸，下部的安装段长度经过反复校核，既保证探头端可以充分伸入被测介质内部，获取准确的介质参数，又不会因为伸入长度过长影响管路内部的流体流态，避免造成不必要的流阻损失或者紊流干扰监测精度。壳体上部的直径略小于下部安装段，这种设计可以在安装时给紧固操作预留足够的操作空间，现场作业人员使用普通扳手就可以完成紧固操作，不需要特殊的定制工装，适配绝大多数工业现场的安装作业条件。顶部的平面结构预留了信号线缆的出线接口位置，可以根据不同的防护需求选择航空插头或者防水格兰头出线，满足IP65及以上的防护等级要求，适配户外淋雨、潮湿多尘的复杂工况。

　　从安装边界的角度考量，该传感元件的轴向总长度经过优化设计，安装完成后突出安装座表面的高度控制在合理范围内，不会因为突出尺寸过大造成现场人员磕碰，也不会影响周边管路或者设备的布局，在密集排布的管廊或者设备集群里也能顺利完成安装。壳体下部的密封槽位置做了圆角处理，避免安装时切割密封件造成密封失效，密封槽的深度与宽度尺寸适配标准规格的O型密封圈，现场维护时可以快速更换密封件，不需要定制特殊规格的密封配件。壳体的壁厚设计经过强度校核，能够承受常规工业管路的额定工作压力，同时预留了足够的安全余量，即使出现短时的压力冲击也不会出现壳体变形或者破裂的问题，保障现场运行的安全性。

　　在实际的设备选型配套过程中，这类圆柱式结构的传感元件因为外形规整，安装方式统一，很容易集成到成套的流体监测系统里，不需要对现有管路的安装接口做额外改造，直接替换同规格的老旧传感元件即可完成设备升级，大幅降低现场改造的施工成本与停机时间。其内部的腔体空间足够容纳常规尺寸的信号调理电路板与敏感元件，不需要为了适配结构额外定制小型化的电子元件，在保障性能的前提下也能控制整体的生产成本，适合批量配套应用。同时这种对称式的圆柱结构在三维建模过程中可以通过旋转特征快速生成主体结构，后续的工程图出图、加工工艺编制都更加便捷，壳体采用车削加工即可完成主要外形的加工，不需要复杂的铣削工序，加工效率高，加工精度容易保证，适合批量生产制造。
