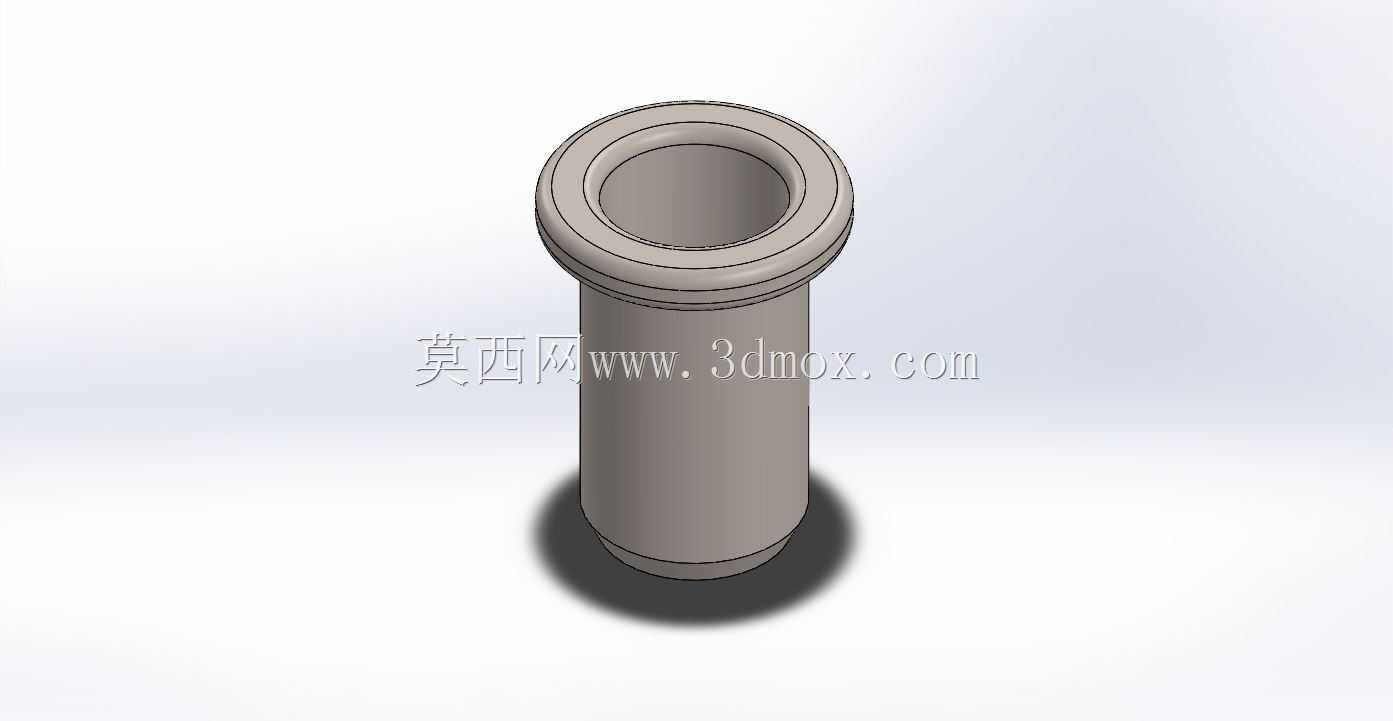

带法兰内螺纹空心圆柱连接紧固件

　　在仪器仪表的内部装配场景中，这类带法兰端的内螺纹空心柱件是很常见的连接定位元件，常被用在传感模块的安装固定、仪表壳体的层板连接、气路或液路的导向衬套位置，既可以作为螺纹连接的基座承接外部螺钉的锁紧力，也能作为穿线、通流的导向通道，避免线缆或者流体直接接触安装板的锐边造成磨损或泄漏。从实际使用的工况来看，这类零件大多安装在仪表内部的层叠安装板之间，法兰端的设计是为了在安装时直接贴合安装板表面，不需要额外加装平垫来分散压紧力，安装时直接将柱体穿过安装板的预制孔，法兰端面抵靠在板件表面后，另一端可以通过压铆、粘接或者配合卡圈的方式完成轴向固定，也可以直接利用内螺纹配合外部螺钉实现两个板件的拉紧固定。设计这类零件的时候，

　　首先要确认的是安装边界的尺寸限制，柱体的外径要和安装板上的预制孔保持小间隙配合，单边间隙控制在0.05到0.1毫米之间，既保证装配时可以顺利插入，也不会因为间隙过大造成安装后倾斜偏移；法兰端的外径要比安装孔大出足够的压接宽度，通常单边超出2到3毫米，保证压紧时有足够的接触面积，不会在锁紧时压溃板件表面，尤其是在仪表常用的塑料壳体或者薄铝板安装场景下，法兰的接触面积直接决定了连接的长期可靠性。内螺纹的规格选择要匹配实际的锁紧力需求，这个规格的零件适配的是英制5/16英寸规格的螺纹，柱体长度12毫米，对应的是两块总叠厚不超过10毫米的安装板连接场景，螺纹的有效啮合长度要保证在螺纹直径的1.2倍以上，避免螺纹啮合不足造成滑牙失效。

　　空心的内孔设计一方面是为了减重，对于批量装配的仪器仪表来说，单颗零件减重几克，整台设备累积下来的重量控制效果很明显，另一方面空心通道可以供信号线、细小的气管穿过，在紧凑的仪表内部空间里，可以减少额外的走线导向零件，压缩整体的装配空间。零件的外形做了简化的圆柱结构，没有多余的棱角，柱体外壁的粗糙度控制在Ra1.6即可，既可以降低和安装孔的摩擦阻力，也不会因为过于光滑造成压装后出现轴向窜动；法兰和柱体的衔接位置做了小尺寸的圆角过渡，避免应力集中，在承受反复的振动载荷时，不会在衔接位置出现断裂失效，这一点在车载传感模块、工业现场的在线检测仪表上尤其重要，这类场景下设备长期承受振动，应力集中位置很容易出现疲劳损坏。从建模的角度来看，

　　这类零件的结构虽然简单，但是尺寸公差的标注要格外注意，柱体的长度公差要控制在±0.1毫米以内，保证安装后法兰端面和安装板完全贴合，不会出现间隙造成连接松动；内螺纹的止端通端要符合对应的螺纹标准，保证和标准螺钉的互换性，不需要额外定制专用螺钉；法兰端面的平面度要控制在0.05毫米以内，避免锁紧时出现偏斜，造成连接应力不均匀。在实际选型替换的时候，要注意安装板的材质，如果是较软的塑料板或者玻纤板，可以适当加大法兰的外径来降低接触面压，如果是金属安装板，法兰尺寸可以适当缩小来节省安装空间；如果是用于气路导向的场景，内孔的粗糙度要提升到Ra0.8，同时内孔和柱体外壁的同轴度要控制在0.03毫米以内，保证气流通过时不会出现偏流造成的检测误差。这类零件虽然属于小型的连接配件，但是在仪器仪表的装配中用量很大，每一处的尺寸设计偏差都可能造成整台设备的装配故障，比如柱体过长会造成两块板件无法贴合，出现缝隙影响壳体的防护等级；柱体过短会造成螺纹啮合长度不足，连接后容易松脱；内孔过小会造成线缆或者气管无法穿过，需要现场返工扩孔，影响装配效率。
