M3规格9mm长度带法兰铆接螺母结构

　　在薄板类零部件的装配场景中，经常会遇到基材厚度不足、无法直接加工有效啮合螺纹的问题，这类带法兰结构的铆接螺母就是为解决该类装配痛点设计的典型连接件，尤其适合0.5mm到2mm厚度的冷轧钢板、铝合金板甚至部分硬质工程塑料板材的螺纹连接工位。从实际使用场景来看，这类零件广泛出现在仪器仪表的壳体装配、小型传感器的安装固定、电子设备的内部结构连接中，相比传统的焊接螺母，它不会在板材背面产生焊痕，也不会因为焊接高温导致板材变形，对于表面有喷涂、电镀要求的外观件来说，能有效避免焊接工序带来的表面处理瑕疵。

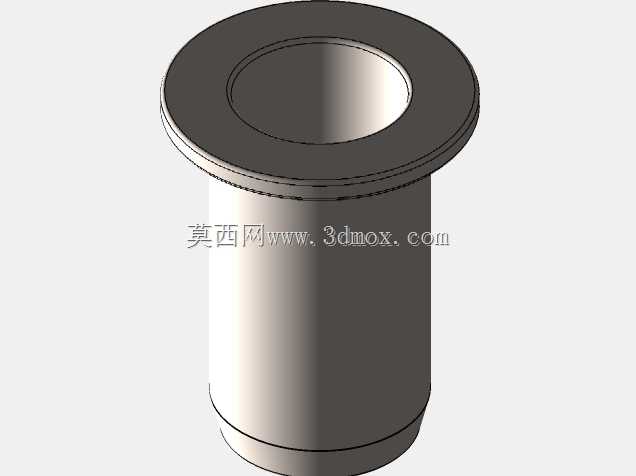

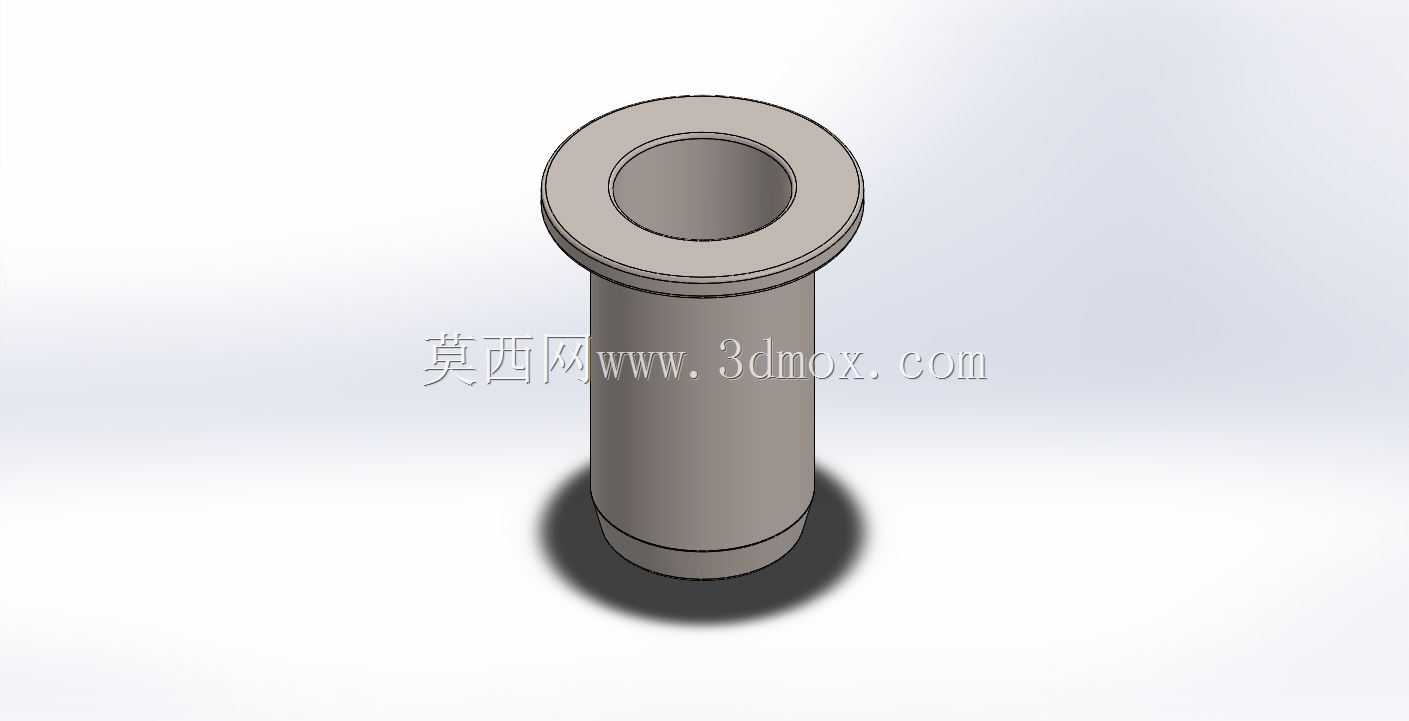

　　从结构设计逻辑来看，该零件头部采用外翻的法兰圆盘结构，安装完成后法兰面完全贴合基材表面，一方面能增大接触面积，降低单位面积的压应力，避免软质基材被压溃，另一方面也能起到轴向定位的作用，控制铆接后的螺母端面与板材表面的平行度，保证后续螺栓拧入时的垂直度。杆部为等直径的空心圆柱结构，内孔全程加工M3规格的内螺纹，螺纹有效啮合长度达到9mm，按照普通粗牙螺纹的啮合强度计算，在钢制基材上可以满足不低于8.8级螺栓的最小啮合强度要求，即使在铝合金基材上使用，也能提供足够的螺纹连接力，避免螺纹滑牙失效。杆部的末端做了微小的倒角处理，这个细节设计是为了在压铆工序中让零件更顺畅地插入预制的安装孔，减少压装时的孔壁刮屑，同时也能避免杆部末端的锐边在压装时挤压基材导致孔边凸起。

　　从安装边界尺寸来看，使用该铆接螺母时，需要在基材上预先加工直径略大于杆部外径的安装孔，孔的公差建议控制在H12到H13之间，孔边到板材边缘的最小距离需要大于法兰盘半径的1.5倍，避免压铆时板材边缘产生开裂变形。法兰盘的厚度经过优化，在保证足够压装强度的前提下尽可能压缩轴向尺寸，适合安装空间紧凑、对连接件突出高度有严格限制的场合，比如小型传感器的外壳内部，往往布线空间紧张，过高的紧固件突出会刮伤导线绝缘层，这种薄法兰结构就能很好适配这类狭窄空间。

　　在实际选型应用中，需要注意该零件的压装力参数匹配，不同材质的铆接螺母对应不同的压装力要求，钢制螺母压装时需要保证压力足够让杆部与预制孔形成过盈配合，同时让法兰面完全贴紧基材表面，压装过程中要保证压头与板材表面垂直，避免螺母压歪导致螺纹轴线倾斜，后续螺栓拧入时出现卡滞或者螺纹受力不均的问题。另外，该空心结构的设计也在保证强度的前提下尽可能降低了零件自身重量，对于有轻量化要求的便携式仪器、手持检测设备来说，相比同规格的实心压铆螺柱，重量能降低40%左右，同时内孔的全螺纹设计也能灵活适配不同拧入深度的螺栓，不需要严格控制螺栓的拧入长度，只要螺栓长度不超过内孔总深度，就能实现可靠连接。

　　从建模逻辑来看，绘制该零件三维模型时，首先要确定法兰盘的外径与厚度参数，再绘制杆部的外径与总长度，内螺纹部分要按照M3粗牙螺纹的标准牙型绘制，注意螺纹收尾的退刀结构，虽然铆接螺母一般不需要专门的退刀槽，但螺纹末端的收尾角度要符合加工工艺要求，避免建模时出现螺纹贯穿到杆部端面的错误，导致实际加工时出现崩刀问题。杆部与法兰盘的衔接处做了微小的圆角过渡，这个圆角是冷镦成型工艺的必要结构，既能减少冷镦时的应力集中，提高零件的成型良品率，也能在压装时减少对孔边的剪切应力，让材料更顺畅地填充到法兰与杆部的衔接位置，提高铆接后的连接强度。
