帕萨多德菲奥40毫米环形密封结构件

　　在流体输送、液压传动以及旋转轴系的工况场景里，这类环形密封结构件是保障系统压力稳定、避免介质泄漏的核心基础零件，40毫米规格的该款零件，主要适配对应公称直径的轴端或者腔体安装位，在气动回路、低压液压系统、净水设备管路以及小型旋转设备的轴封位置都能见到它的应用。从实际使用的角度出发，这类零件的核心作用是在两个存在相对运动或者静配合的结合面之间，建立一道可靠的物理阻隔，既可以防止内部的油液、气体、水等工作介质向外渗漏，也能阻挡外部的粉尘、碎屑、水汽进入设备内部，避免核心运动副出现磨粒磨损或者介质污染导致的元件失效。

　　设计这款零件的时候，首先要考虑的是安装边界的适配性，40毫米的内径尺寸是和配合轴径做基孔制匹配的，公差带选取要兼顾安装的便捷性和配合后的密封抱紧力，过大会导致密封件在轴运转过程中出现跟转移位，过小则会造成装配困难，甚至在压装过程中出现橡胶或者橡塑材质的切边损伤。零件的截面采用了非对称的唇形结构，外侧的平直端面是和腔体端面做静密封贴合，内侧的弧形唇口则是和轴表面做动态接触，唇口位置的厚度经过反复校核，既保证足够的接触压力形成密封线，又不会因为接触应力过大导致唇口过快磨损，缩短使用寿命。零件外圈的凸缘结构是安装定位用的，装配时凸缘会卡入腔体对应的卡槽内，避免密封件在介质压力作用下被推出安装位，这个凸缘的外径尺寸和卡槽的配合间隙控制在0.1到0.2毫米之间，既方便装配时的对位，又不会因为间隙过大出现密封件的径向窜动。

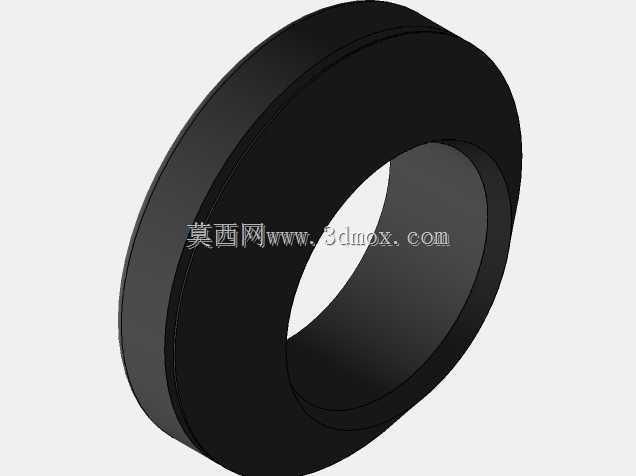

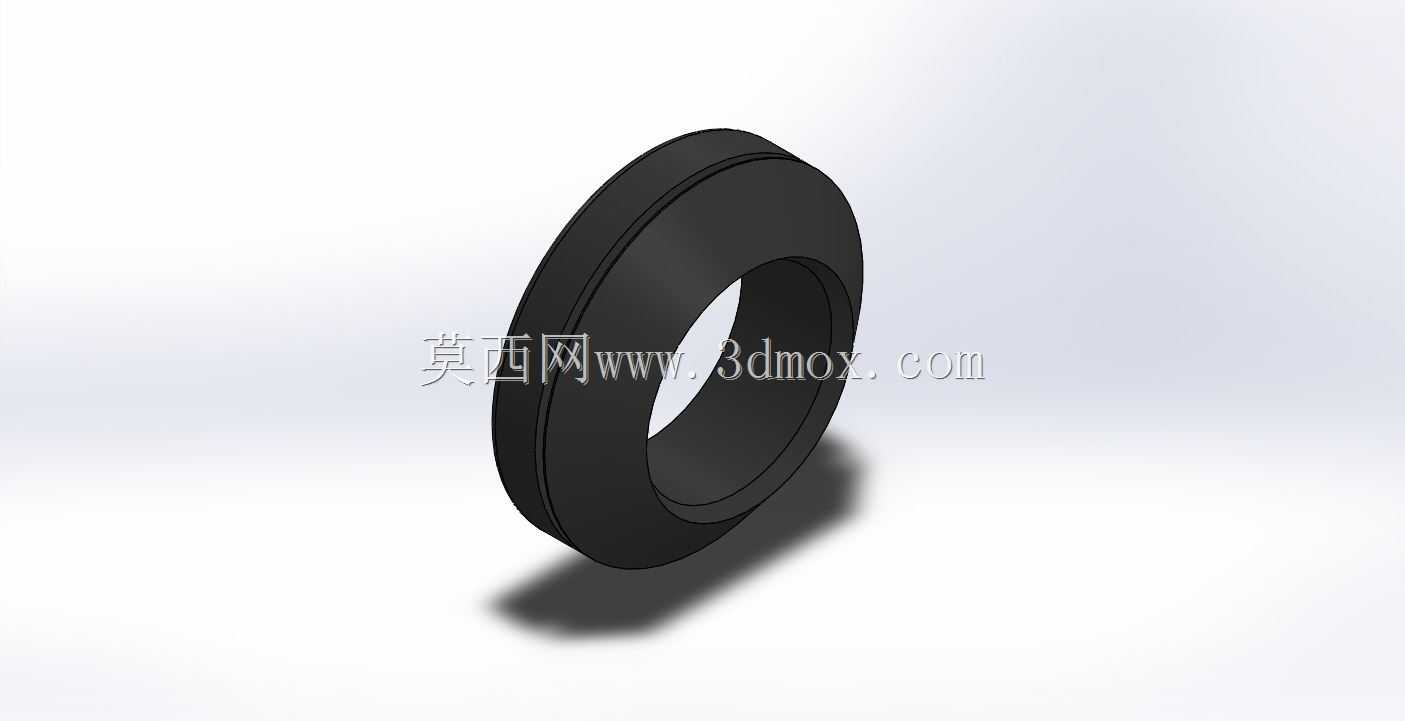

　　从外形结构来看，整体为同轴回转体结构，没有复杂的异形曲面，加工或者模压成型的难度较低，适合批量生产。外表面做了哑光处理，没有明显的合模线或者毛刺，避免安装时毛刺刮伤配合面造成密封失效。零件的轴向尺寸经过优化，在满足密封行程要求的前提下尽可能压缩厚度，减少对安装空间的占用，这对于结构紧凑的小型设备来说尤为重要，很多手持气动工具、小型水泵的安装空间非常局促，轴向尺寸每压缩1毫米，都能给整体结构设计留出更多的余量。

　　在实际选型应用中，这款40毫米规格的零件可以适配多种工况，在常温清水介质的工况下，常规的丁腈橡胶材质就能满足使用要求，工作压力在1兆帕以内、线速度不超过5米每秒的场景下，密封寿命可以达到上千小时；如果是在油类介质或者温度稍高的工况，可以更换氟橡胶材质的同尺寸零件，不需要修改安装腔体的尺寸，互换性很强。安装的时候要注意，轴端的导入角要做15到30度的倒角，表面粗糙度控制在Ra0.8以下，避免尖锐的棱边划伤唇口，装配前要在唇口和轴表面涂抹少量的同类型工作介质，避免干启动造成的唇口烧蚀。很多现场维修的案例里，密封件过早失效往往不是零件本身的质量问题，而是安装过程中出现了唇口翻边、切边，或者轴表面有磕碰划伤、锈蚀凹坑，导致密封接触面出现缝隙，介质顺着凹坑渗漏。

　　从建模的角度来说，这类回转体零件的建模逻辑非常清晰，先绘制过轴线的截面草图，标注清楚各个关键尺寸：内径、外径、唇口厚度、凸缘宽度、轴向总厚度，然后绕中心轴线旋转一周就能得到基础实体，之后再对各个棱角做倒圆角处理，避免应力集中，尤其是唇口位置的圆角，直接影响接触应力的分布，圆角过大密封比压不足容易泄漏，圆角过小则唇口容易被磨损。建模过程中要注意各个尺寸的公差配合要求，和安装位相关的配合尺寸要严格按照选型手册的公差带标注，避免后续出工程图或者做装配干涉检查的时候出现尺寸偏差。很多新手建模的时候容易忽略密封件的压缩量要求，按照自由状态的尺寸建模，结果装配的时候发现压缩量过大或者过小，实际生产装配后达不到密封效果，这款零件的径向压缩量控制在0.3到0.5毫米之间，轴向压缩量根据安装腔体的深度调整，保证装配后唇口和轴的接触比压在0.2到0.4兆帕的合理区间，这个区间内的密封效果和使用寿命能达到最优平衡。

　　在设备维护环节，这类密封件属于易损件，定期更换的时候不需要拆解整个设备，只需要拆下端盖取出旧的密封件，检查轴表面有没有磨损痕迹，如果轴表面有轻微的磨损沟槽，可以调整密封件的安装位置，让唇口接触到没有磨损的轴面，或者更换新的轴套，再装入新的密封件即可，维护成本很低。在自动化生产线的气动系统里，这类密封件的失效会导致气缸压力不足，执行机构动作不到位，进而影响整条生产线的运行效率，所以在做备件储备的时候，对应规格的密封件通常会按照一定的比例备货，避免因为一个小零件的失效导致整条线停机。
