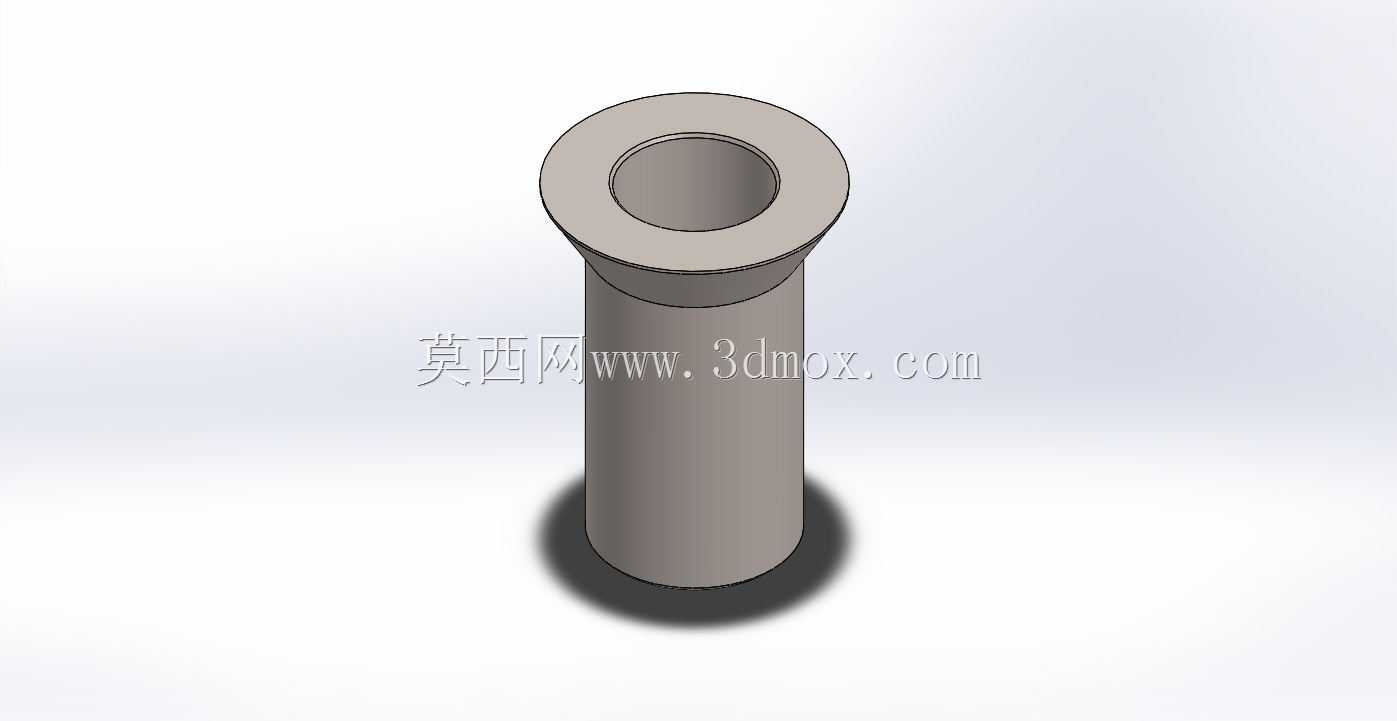

M4规格沉头内螺纹空心铆接紧固件

　　在薄板类零部件的连接装配场景里，这类带内螺纹的沉头空心铆接件是解决薄板攻丝易滑牙、无法形成有效螺纹连接问题的核心零件，常见于仪器仪表壳体装配、电子设备机架拼接、薄金属板组件固定等场景，尤其是在基材厚度不足2mm的薄板上，不需要额外焊接螺母，也不需要在板材背面预留足够的螺母安装空间，仅需从单侧完成铆接操作，就能形成标准的M4内螺纹连接点位，大幅降低薄板类组件的装配难度。

　　从实际使用的功能特性来看，该零件采用沉头式头部设计，铆接完成后头部可以完全沉入预制的沉孔内，不会在连接件表面形成凸起，既能够保证装配后外观面的平整性，也避免了突出的紧固件头部剐蹭周边零部件或者操作人员，适配那些对装配后表面平整度有要求的外观件、滑移类组件的连接需求。零件主体为空心薄壁结构，内部全程加工M4规格内螺纹，既可以通过铆接工艺和基材形成牢固的过盈配合连接，又能通过内螺纹和标准M4外螺纹件配合，实现可拆卸式的组件连接，兼顾了铆接的连接强度和螺纹连接的可拆卸优势，相比普通实心铆钉，后续需要拆解维护时只需要拧出配合的螺丝即可，不会像实心铆钉那样需要破坏性拆除，降低设备后期维护的成本。

　　设计层面上，该零件的头部采用锥形沉头结构，锥度匹配标准沉头孔的90度锥角，铆接过程中头部锥面和预制沉孔的锥面完全贴合，既能够保证铆接后零件的轴向定位精度，也能分散铆接时的压应力，避免压溃薄板基材的孔位边缘。柱身部分采用等直径薄壁设计，外径尺寸适配标准M4铆接的预制底孔尺寸，柱身长度为11.5mm，对应可铆接的基材总厚度范围在6mm到9mm之间，设计时柱身末端预留了铆接变形的余量，当使用铆枪拉动芯杆时，柱身末端会在压力作用下向外膨胀翻边，和沉头头部一起夹紧两侧的基材，形成不会松动的永久性铆接基座，内螺纹的精度按照6H级公差加工，能够和标准GB/T 70.1内六角圆柱头螺钉、GB/T 818十字盘头螺钉等常用外螺纹件顺畅配合，不会出现卡滞、滑牙的问题。

　　从安装边界的尺寸要求来看，使用该铆接件时，需要在基材上预先加工直径4.2mm的通孔，同时在零件安装侧加工直径7.5mm、90度锥角的沉孔，沉孔深度要保证铆接后零件头部端面和基材表面齐平，铆接操作时需要保证铆枪的枪头垂直贴合零件头部端面，施加的铆接力控制在12kN到15kN之间，避免压力过大导致柱身过度变形挤压内螺纹，或者压力不足导致末端翻边不充分、连接松动。在多零件叠层铆接的场景下，需要提前去除叠层之间的毛刺和杂物，保证叠层贴合紧密后再进行铆接操作，避免铆接后叠层之间存在间隙导致连接松动。这类铆接件的材质通常选用低碳钢或者304不锈钢，低碳钢材质的零件铆接变形阻力小，适合普通室内环境的设备使用，304不锈钢材质的零件防锈能力强，适合户外设备、有防腐要求的仪器仪表场景使用，设计选型时可以根据实际使用环境的防腐要求、连接强度需求选择对应材质的型号，不需要额外修改安装孔位尺寸，同规格不同材质的零件安装尺寸完全通用，降低设计阶段的选型复杂度。

　　在仪器仪表类产品的装配中，这类零件经常被用于固定内部的电路板、传感器安装支架、面板标识牌等零部件，因为仪器仪表的外壳通常采用1mm到2mm厚的铝板或者冷轧钢板制作，直接在薄板上攻M4螺纹的话，有效啮合牙数不足3圈，拧紧螺丝时很容易出现滑牙，导致螺纹失效，使用这类铆接件之后，内螺纹的有效啮合长度可以达到8mm以上，能够提供足够的螺纹连接强度，完全满足仪器仪表内部零部件的固定需求，同时沉头设计不会破坏外壳表面的平整性，方便后续的表面喷涂、丝印等工艺处理。在自动化设备的薄板护罩安装场景中，这类铆接件也被大量使用，护罩通常需要经常拆卸维护，使用这类铆接件在护罩上预制螺纹点位，不需要在护罩背面焊接螺母，也不会因为焊接变形导致护罩表面不平整，装配时直接用螺丝穿过设备机架的通孔拧入铆接件的内螺纹即可，装配效率比焊接螺母的方式提升40%以上，同时也避免了焊接螺母时的焊渣、焊痕对护罩外观的影响。
