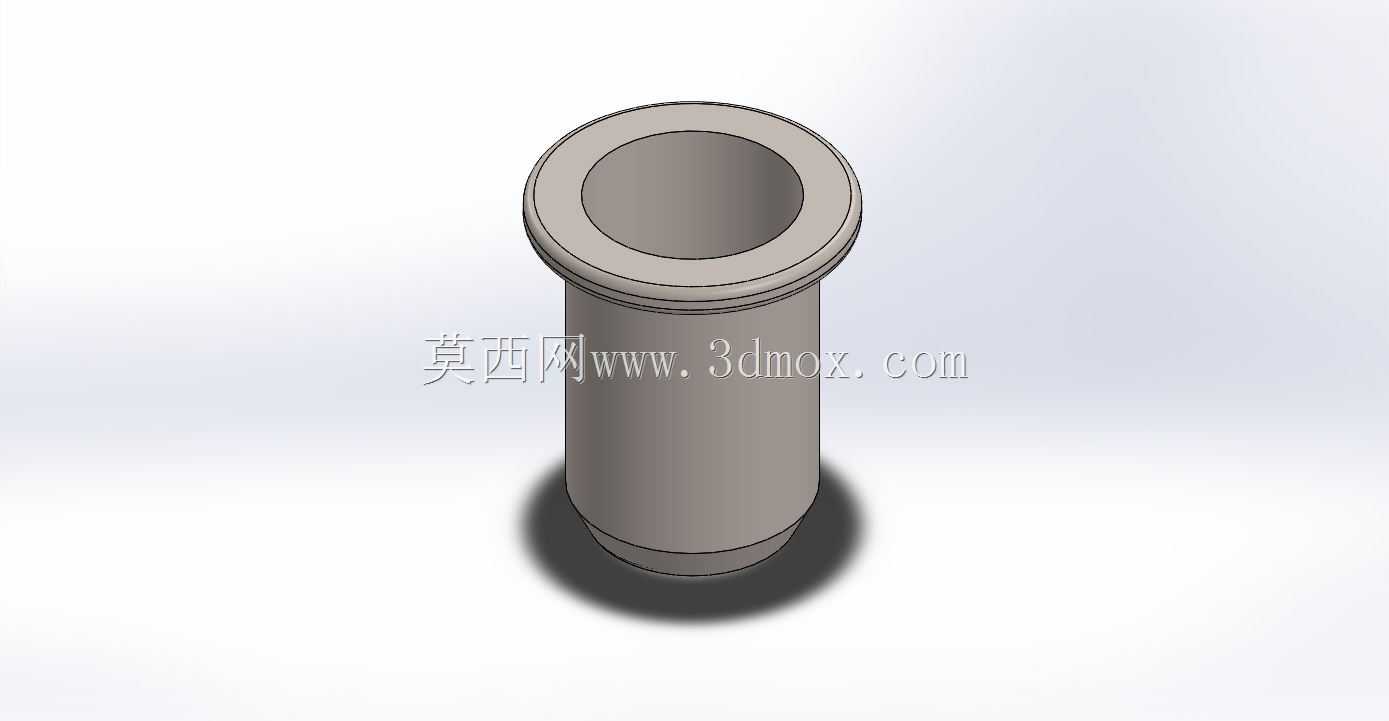

M10规格17毫米长度带法兰内螺纹衬套

　　在流体管路接驳、小型传感元件安装、轻载机械结构定位的场景里，这类带法兰端的内螺纹衬套是很常见的连接定位零件，很多做小型自动化设备、仪器仪表组装的结构工程师，在处理薄壁件螺纹连接、不同材质部件过渡衔接的时候，都会优先选用这类结构的衬套来做受力分散与螺纹强化。从实际使用的角度看，它的核心作用是在基材本身螺纹强度不足的位置，提供稳定可靠的M10规格内螺纹连接位点，顶端的法兰边可以在安装到位后贴合安装面，既起到轴向定位的作用，也能分散螺纹拧紧时的压应力，避免软质基材比如铝合金、工程塑料的安装面被压溃，同时法兰边的存在也能在一定程度上阻挡安装位置的碎屑、少量液体渗入连接缝隙，在一些有轻度防渗漏要求的仪器装配场景里，这个结构细节能减少额外密封垫片的使用。

　　设计这类零件的时候，首先要匹配安装场景的边界尺寸，这款衬套的总长度为17毫米，对应的安装孔深度需要预留至少17.5毫米的深度空间，避免衬套装入后底端顶到安装孔底部导致法兰面无法贴合；外圆部分做了阶梯结构，靠近法兰端的外圆直径更大，和安装孔做间隙配合定位，底端的小直径外圆做了倒角处理，方便装配时顺利导入安装孔，不会因为孔口的微小毛刺卡住衬套。内螺纹为标准M10规格，螺纹有效深度覆盖了衬套的大部分轴向长度，保证拧入的外螺纹件有足够的啮合牙数，按照普通螺纹连接的强度计算，M10螺纹在钢制衬套上的有效啮合长度超过10毫米就能满足一般轻载连接的受力要求，这款17毫米的总长度对应的螺纹有效长度完全覆盖常规螺栓、传感元件接头的拧入深度需求，不会出现螺纹啮合不足导致的滑牙问题。

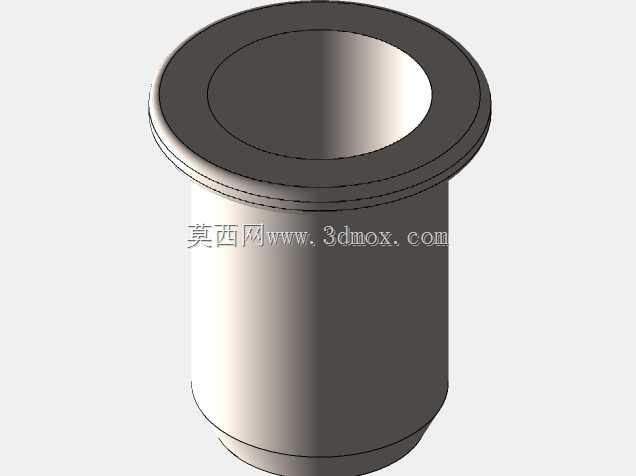

　　从结构细节来看，法兰端的外圆做了小圆角过渡，没有尖锐的棱角，一方面是加工时刀具自然走刀形成的工艺圆角，另一方面也能避免装配时划伤操作人员的手套或者相邻的线材、密封件；衬套的内孔与外圆保持了较高的同轴度，这个精度直接影响拧入零件的对中性，在安装传感元件的时候，如果衬套同轴度偏差过大，会导致传感元件的检测端面出现倾斜，影响检测精度，所以建模的时候需要严格约束内外圆柱面的同轴度公差，法兰端面与衬套轴线的垂直度也要控制在合理范围内，保证安装后法兰面完全贴合安装基面，不会出现倾斜导致的受力不均。

　　实际选型应用的时候，需要注意安装基材的孔径要和衬套的外圆定位段做过渡配合，过盈量太大的话压装时会导致衬套内孔收缩，螺纹通规无法通过，过松的话衬套会在安装孔内出现转动，导致螺纹连接失效；如果是用在有振动的设备上，还可以在衬套外圆涂少量厌氧胶再压装，进一步提升防松效果。这类衬套和普通的钢丝螺套相比，整体刚性更好，法兰端的定位作用是钢丝螺套不具备的，在需要端面定位、承受一定轴向压力的连接场景里，整体式的衬套结构可靠性更高，也不需要额外的安装工具，直接压入对应的安装孔即可完成装配，适合批量装配的生产线使用。

　　建模过程中，这类轴对称零件优先采用旋转特征生成主体结构，再通过螺旋线扫描切除生成内螺纹，法兰端的圆角、底端的倒角都要按照实际加工工艺来设置，不要出现无法加工的尖锐内角；内螺纹的收尾部分要做退刀结构，避免螺纹加工到最底端出现撞刀的问题，虽然实际生产中这类小衬套很多采用冷镦工艺加工毛坯再攻丝，但三维模型里的结构细节要和实际可加工的结构保持一致，方便后续出工程图的时候直接标注尺寸，不需要再做结构修正。在仪器仪表的传感元件安装场景里，这类衬套经常被用来做传感器的安装基座，传感器的外螺纹接头直接拧入衬套内孔，法兰边贴合仪器的壳体壁，既保证了传感器的安装垂直度，也避免了直接在薄壳体上攻丝导致的螺纹滑牙问题，很多压力传感器、温度传感器在薄壁壳体上安装的时候，都会采用这类衬套做预埋强化，提升连接结构的使用寿命，减少后期维护时螺纹损坏的概率。
