不锈钢冲压铰接式安装固定支架结构

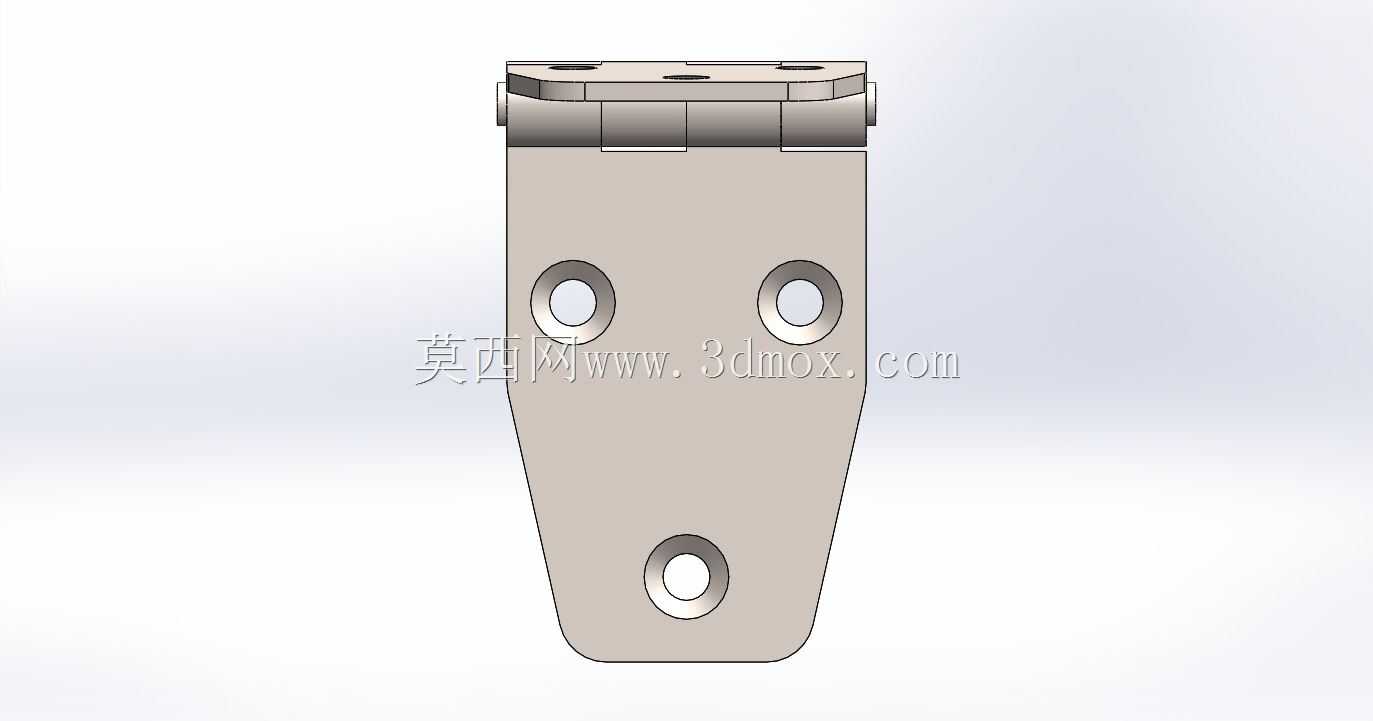

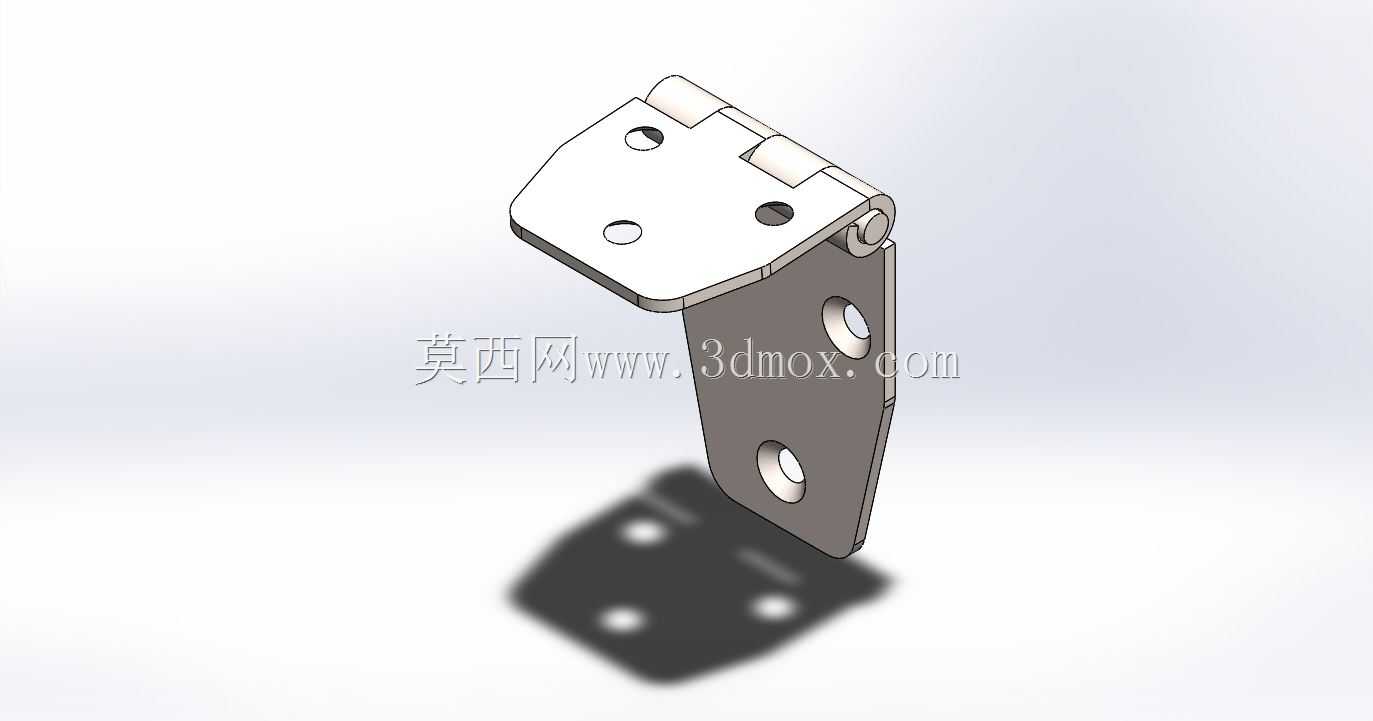

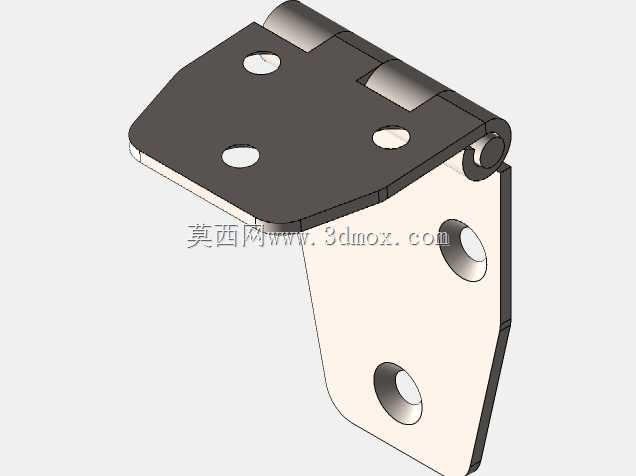

　　在工业传感检测、精密工位定位的安装场景里，这类带铰接结构的不锈钢固定支架是很常见的安装辅件，很多现场做设备改造、传感器加装的工程师都接触过类似结构，它的核心作用是给检测元件提供可微调角度的安装载体，同时保证长期使用下的结构刚性与耐腐蚀性能。从结构设计来看，这个支架采用分体铰接的形式，上半部分是传感器安装板，板上预留了两个不同孔径的安装孔，适配不同安装孔距的检测元件，板边缘做了冲压翻边处理，既提升了薄板的结构强度，避免安装锁紧时板材变形，也能消除锐边防止安装时割伤线缆或者操作人员。下半部分是设备固定座，通过销轴和上半部分的安装板铰接，铰接位置的配合间隙控制在合理范围，既可以实现角度调整时的顺畅转动，

　　又不会因为间隙过大导致安装后传感器出现晃动偏移，固定座上开了两个长圆形的调节孔，方便安装时调整上下位置，补偿安装面的加工误差，不需要在设备主体上重新打孔就能完成位置校准。材质选用不锈钢冲压成型，对应标注里的INOX材质，这种材质在车间有切削液飞溅、潮湿多尘的环境里不会生锈，不需要做额外的表面喷涂处理，冲压工艺的选择也适合这类批量不大但精度要求适中的五金件，模具成本低，成型后板材的一致性好，不需要大量的后续机加工，只需要对铰接孔做简单的去毛刺处理就能完成装配。从安装边界来看，整体成型后的尺寸控制在102x38x2mm的板材规格范围内，安装时需要预留的转动空间很小，上板调整角度时不会和周边的管线、设备结构产生干涉，

　　固定座的两个安装孔中心距经过匹配，适合安装在型材立面、设备机架侧板这类常见的安装基面上，六个固定点位的排布（上板两个元件安装孔、铰接销轴、下座两个固定孔）让整个支架的受力路径很清晰，传感器的重量通过上板传递到铰接销轴，再分散到下座的两个固定点上，长期受设备振动影响也不会出现松动移位。在实际选型使用的时候，需要注意这类支架的承重上限，因为是2mm厚薄板冲压而成，适合搭载重量较轻的光电传感器、接近开关这类小型检测元件，不能用来承载重型的工业相机或者测量表头，铰接位置的锁紧可以通过销轴端部的紧定螺钉实现，调整好检测角度后拧紧紧定螺钉就能锁定位置，避免设备运行过程中角度偏移导致检测失效。很多现场安装的时候，

　　工程师会忽略支架的安装面平面度要求，如果设备安装面有焊接凸起或者变形，会导致固定座安装后出现翘曲，进而让上板的安装角度出现偏差，所以安装前需要先清理安装基面的焊渣、凸起，保证固定座和安装面完全贴合，再锁紧固定螺丝。和一体式的固定支架相比，这种铰接结构的优势在于现场调试的灵活性，很多传感器的检测角度需要根据实际工件的位置做微调，一体式支架只能通过在安装孔里加垫片调整，调整范围很小，而铰接结构可以在0到90度的范围内任意调整角度，调试效率更高，也能适配更多非标准的安装工位。从建模的角度来看，绘制这个模型的时候需要重点注意冲压折弯的内R角大小，2mm厚的不锈钢板材折弯内R一般取0.5到1倍板厚，如果R角取的太小，实际冲压的时候会出现板材开裂的问题，R角太大又会导致折弯尺寸出现偏差，铰接孔的同轴度也需要控制，上下两个铰接耳的孔如果同轴度不好，销轴穿入后会出现卡滞，调整角度的时候不顺畅，建模的时候可以先绘制固定座的平板轮廓，再添加折弯特征，最后处理铰接位置的卷边结构，上板的铰链卷边需要和固定座的铰接耳间隙配合，单边预留0.1mm左右的间隙就能保证转动顺畅，同时不会有过大的旷量。
