帕萨多德菲奥22毫米密封垫圈结构设计

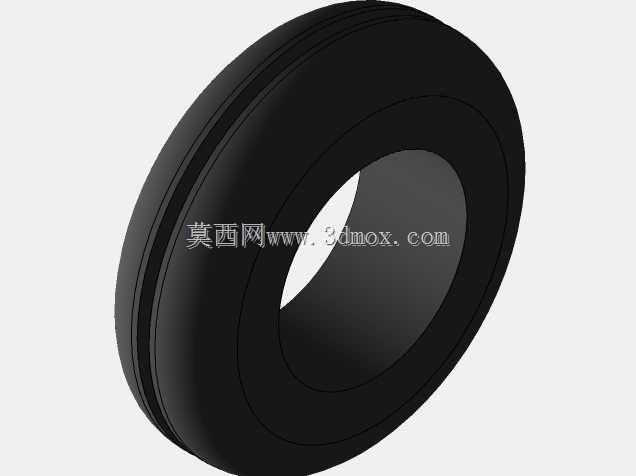

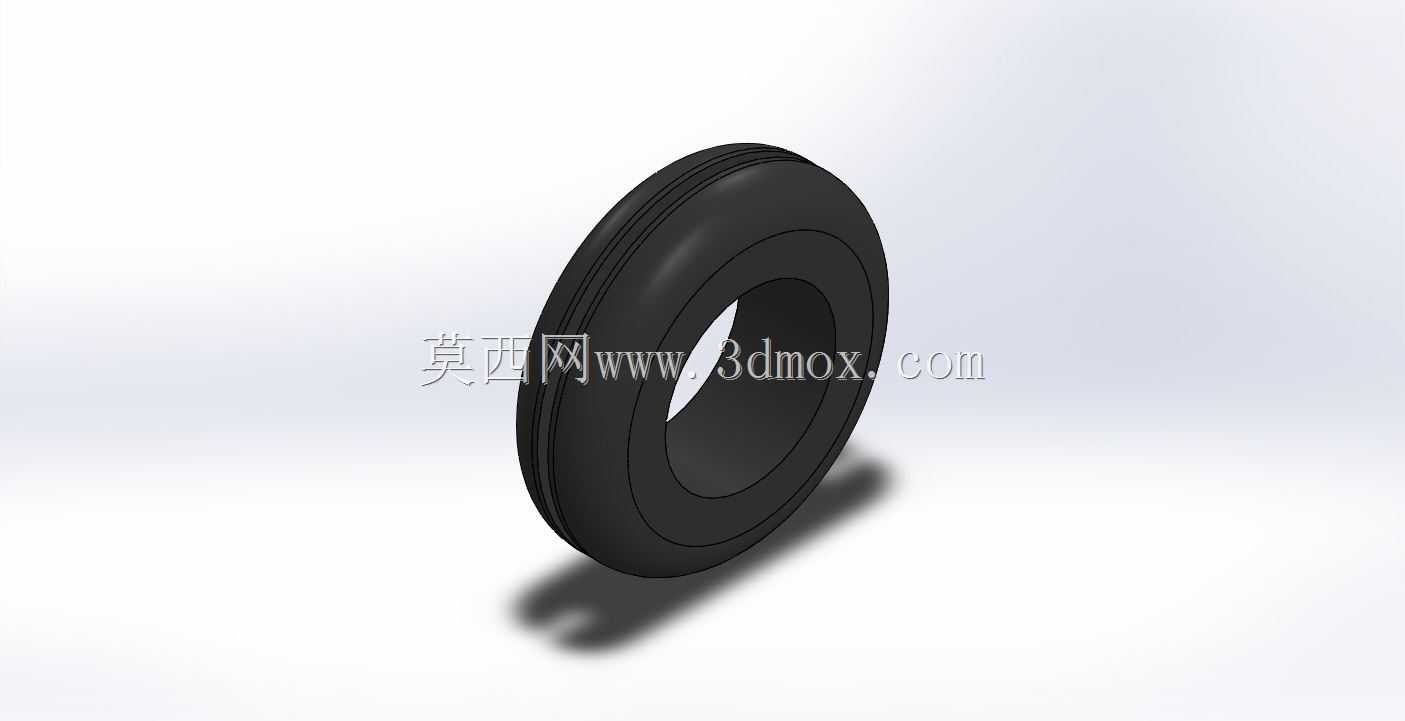

　　在流体管路连接、小型气动元件装配、低压液压回路的静密封场景中，这类22毫米规格的环形密封垫圈是应用频次极高的基础零部件，日常选型时往往容易被忽略，但实际装配中密封件的结构合理性直接决定了整套连接结构的泄漏率与维护周期。这款环形密封件采用双唇边的截面结构设计，不同于普通平垫圈的单一密封面，其外侧两道凸起的唇边在装配压紧时，会随着连接端面的压紧力产生均匀的弹性形变，填充连接法兰面微观层面的凹凸间隙，相比同规格平垫圈，在同等压紧扭矩下可实现更低的泄漏率，同时能适配表面粗糙度略高的连接端面，降低对配合件的加工精度要求。从安装边界来看，该密封件的公称适配内径为22毫米，设计时预留了0.2毫米的径向装配间隙，

　　既可以避免装配时内圈与连接轴径发生刮蹭损伤唇边，也能防止工作状态下因温度变化导致的材料热胀挤压变形；外圈的直径尺寸严格匹配标准22毫米规格的快插接头、管接螺母的密封槽尺寸，装配时可直接嵌入标准密封槽内，不需要额外定制加工密封槽位，能直接适配现有常规规格的管路连接件。设计过程中，针对这类小规格密封件常见的受压翻转问题，特意将截面的主体厚度做了梯度设计，靠近密封唇边的位置厚度略薄，保证弹性形变的余量，中间基体部分厚度增加，提升整体的抗挤压能力，当连接端施加额定压紧力时，中间基体部分不会被过度压缩导致永久形变，唇边部分则能充分形变填充间隙，同时在长期受压状态下，基体的支撑作用可以避免整个垫圈被挤压出密封槽，延长密封件的使用寿命。

　　在实际应用场景中，这类密封件可覆盖0-1.6MPa压力区间的气动回路、常温输水输油管路、小型仪器仪表的端盖密封需求，比如小型传感器的壳体端盖密封、气动执行元件的气路接头密封、小型实验设备的管路连接密封都能适配。建模过程中，优先保证了截面轮廓的尺寸精度，唇边的圆角过渡做了连续曲率处理，避免应力集中导致的唇边开裂，同时环形的整体圆度公差控制在0.05毫米以内，保证装配后整圈的压紧力均匀，不会出现局部密封不严的问题。不同于定制化的异形密封件，这款标准规格的密封件在建模时充分考虑了通用互换性，所有尺寸都匹配现有常用的连接副标准，结构工程师在选型时不需要额外调整连接端的结构尺寸，可直接调用装配到对应的连接位置，减少重复建模的工作量。另外，

　　针对装配过程中可能出现的密封圈扭曲问题，模型的内外圈边缘都做了微小的倒角导向，装配时顺着导向推入密封槽即可，不会因为边缘尖锐刮蹭导致密封圈卷边，降低现场装配的不良率。从材料适配的角度，该结构可适配丁腈橡胶、氟橡胶、硅胶等不同材质的加工需求，建模时的尺寸公差已经考虑了不同橡胶材质的收缩率范围，不管是采用模压成型还是车削加工，都能保证成品尺寸落在合格区间内。在设备维护场景中，这类标准规格的密封件更换也十分便捷，不需要拆卸周边过多的零部件，只要松开连接螺母即可取出旧密封圈更换新件，大幅降低设备停机维护的时间成本。
