平圆头带内螺纹空心铆接紧固件结构

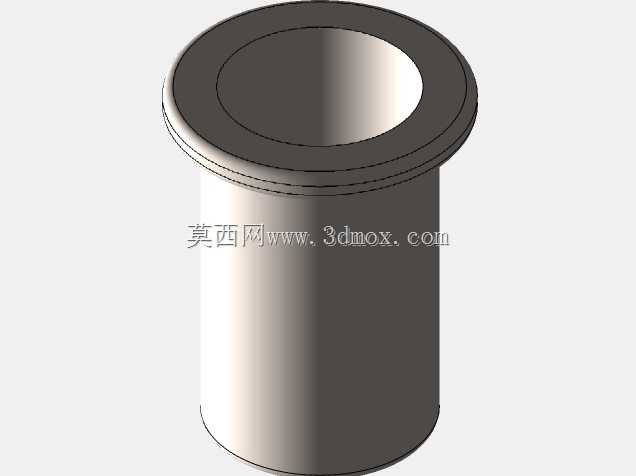

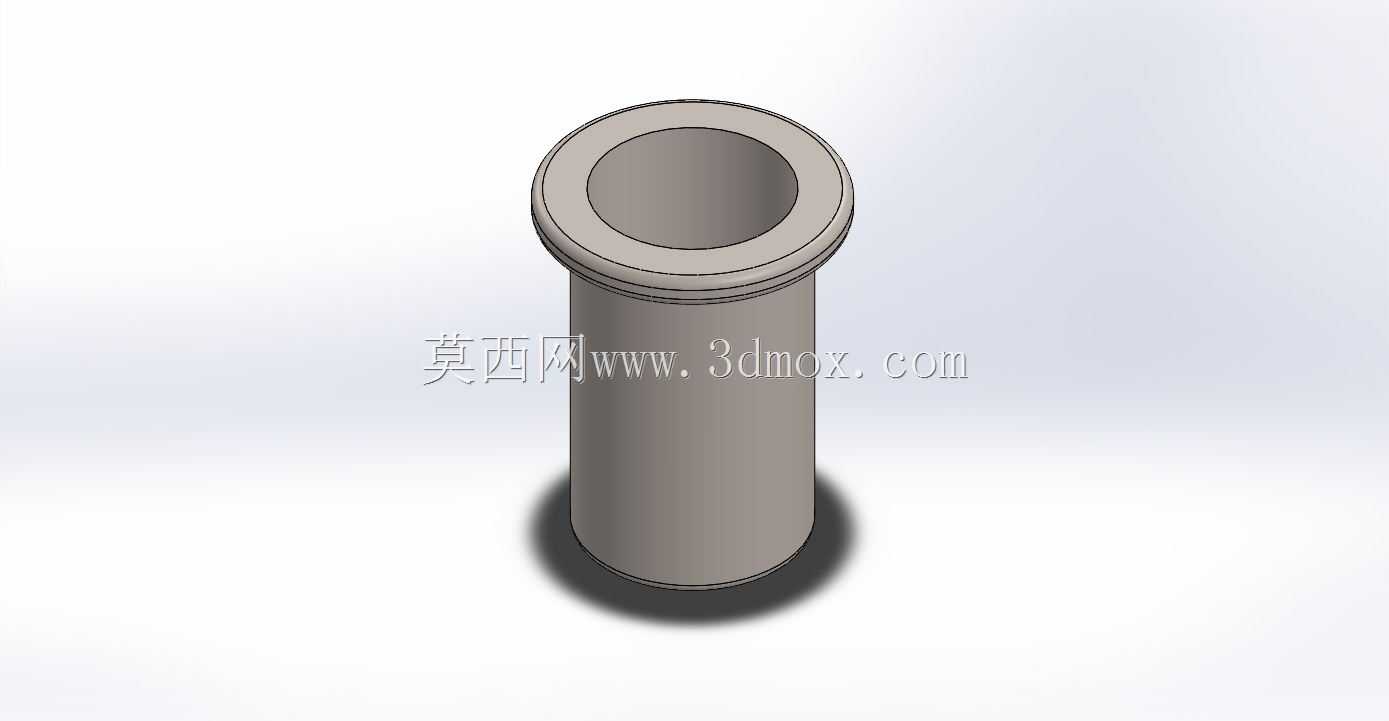

　　在仪器仪表装配、小型机电设备组配、精密五金构件连接的场景里，这类带内螺纹的平圆头空心铆接件是很常用的一类紧固构件，和常规实心铆钉、外螺纹紧固件的应用逻辑有明显区别，它不需要在被连接件上加工贯穿的螺纹孔，也不需要在安装背面预留螺母的操作空间，适合薄板叠装、封闭腔体构件连接、薄壁型材拼接这类单侧操作的装配工况。从结构设计逻辑来看，这个零件采用平圆头的头部造型，头部直径大于杆身外径，安装完成后头部可以贴合在被连接件的安装孔外侧，形成足够的承压面，避免铆接后头部压溃薄板基材，同时平圆头的外缘做了微小的倒角过渡，不会在安装后留下尖锐的边角，对装配操作人员、后续设备维护都更友好，也能减少安装位置的应力集中问题。杆身部分采用等径空心结构，

　　内壁加工连续的内螺纹，这个设计有两个核心作用，一是空心结构可以降低零件自身重量，在对自重有要求的精密仪器、便携设备里能减少整体配重负担，二是内螺纹可以在铆接完成后，配合对应的外螺纹螺钉实现二次装配件的固定，不需要额外在基材上攻丝，对于厚度只有1-3mm的薄钢板、铝合金板、工程塑料板来说，直接攻丝的螺纹啮合长度不足，连接强度很难保证，通过这类铆接件预先固定在薄板上，就能提供足够长度的螺纹啮合段，保证后续连接的可靠性。尺寸设计上，杆身长度对应13毫米的适配叠层厚度，安装时需要在被连接件上加工和杆身外径匹配的安装通孔，将杆身穿过通孔后，通过专用铆接工具从杆身尾端进行涨铆或者压铆，让尾端材料变形形成和头部对应的限位结构，

　　把被连接件牢牢夹在头部和涨开的尾端之间，头部的3.16英寸对应尺寸是适配特定安装位的沉台或者开孔直径，保证头部安装后不会突出安装面过多，或者刚好和安装面齐平，满足外观平整的装配要求。实际选型使用的时候，要注意几个边界条件，首先是被连接件的总叠厚不能超过杆身的有效长度，否则尾端没有足够的变形量，无法形成可靠的铆接固定；其次是安装孔的孔径公差要控制在合理范围，孔径过大铆接后零件会出现松动，孔径过小杆身无法顺利穿入，强行压入会导致杆身变形，影响内螺纹的同轴度；另外这类带内螺纹的铆接件，后续拧入螺钉的时候要控制拧紧扭矩，不能超过铆接结构的抗扭转承载力，否则会导致整个铆接件在安装孔内转动，失去固定作用。和普通的拉铆螺母相比，

　　这个零件的头部承压面积更大，适合基材强度偏低的场景，比如塑料壳体、薄铝面板的连接，不容易出现头部拉穿基材的问题，同时空心的杆身内壁全程加工螺纹，螺纹有效长度比同规格拉铆螺母更长，连接强度更高，可以承受更大的轴向拉力。在三维建模过程中，这类零件要重点保证内螺纹的大径小径尺寸、头部和杆身的同轴度、尾端铆接变形区域的壁厚均匀性，因为壁厚不均会导致铆接时变形不对称，出现铆接偏斜、固定不牢的问题；头部和杆身的过渡圆角也要做合理设计，圆角过小会在铆接受力时出现应力集中，导致头部和杆身连接处断裂，圆角过大则会占用安装孔的位置，导致零件无法顺利贴紧被连接件表面。这类零件除了仪器仪表装配，在机箱机柜生产、家电外壳组装、汽车内饰件固定、电子设备壳体连接里都有广泛应用，尤其是需要经常拆装的连接位置，用这类铆接件比一次性的实心铆钉维护性更好，不需要破坏基材就能拆卸装配件，反复拆装也不会损伤基材上的安装结构。
