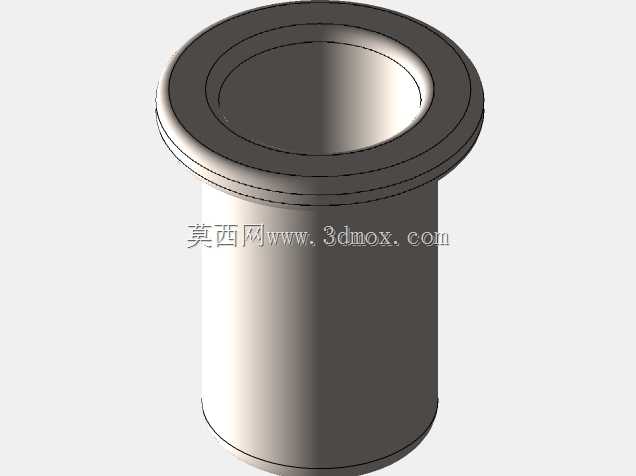

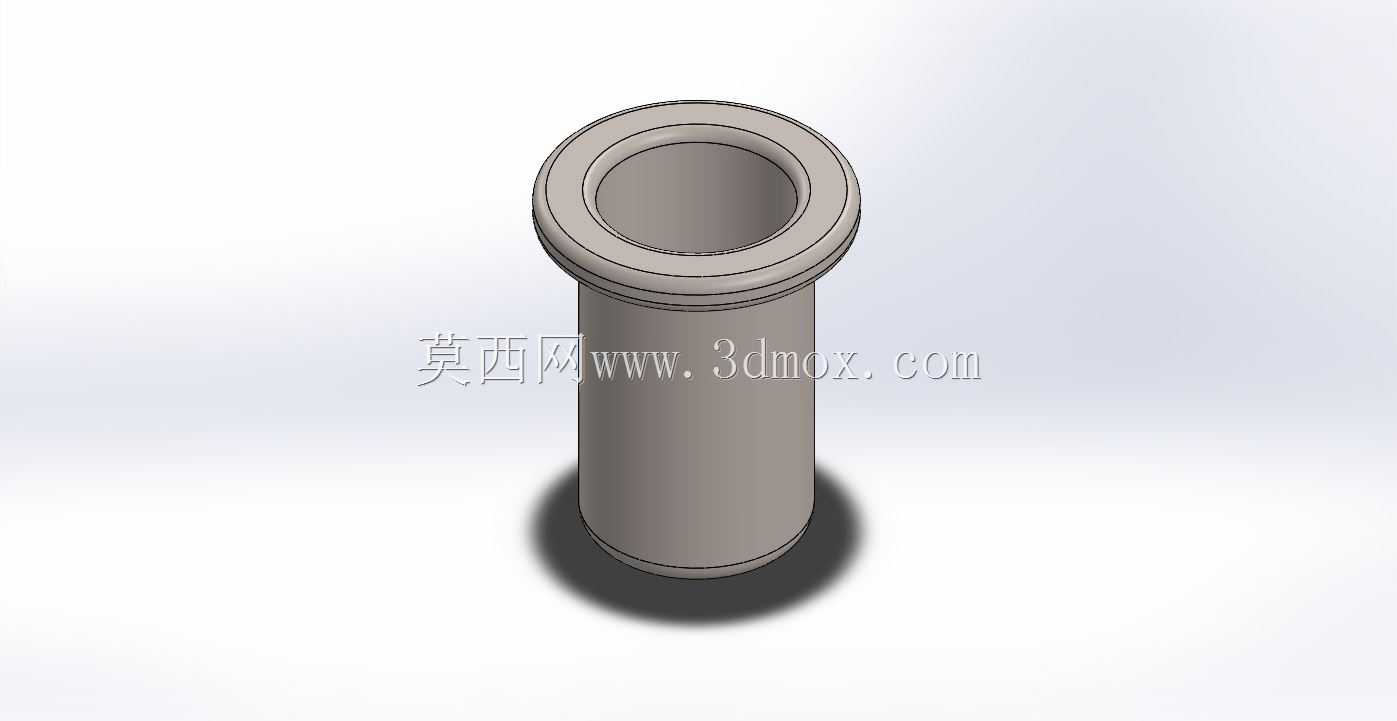

1.4英寸规格带法兰翻边衬套结构

　　在流体管路接驳、轻载机构定位、传感器安装基座的配套场景里，这类带法兰翻边的衬套结构是很常见的连接辅件，很多现场安装的适配问题，往往都出在这类小零件的尺寸匹配度上。做结构设计的时候，首先要考虑的是安装边界的约束：这款衬套总长度对应16毫米的安装深度，法兰端外径大于筒体外径，安装时法兰端面直接贴合安装基面，不需要额外加装垫片就能实现轴向限位，避免衬套整体滑入安装孔内，这点在薄板安装场景里尤其实用，很多厚度不足5毫米的安装面板，要是用无翻边的衬套，很容易出现安装后衬套移位、管路对接错位的问题。从功能特性来看，筒体部分为中空等径结构，内壁光滑无台阶，既可以作为流体介质的导流通道，也能作为穿线护套保护传感器的引出线缆，

　　避免线缆和安装孔的锐边直接接触长期磨损造成绝缘层破损；法兰端的圆角过渡设计，能减少安装时的应力集中，不管是压装还是旋接安装，都不会因为棱角刮伤安装基面的防腐层。设计思路上，没有做多余的防滑纹路或者额外的卡扣结构，整体采用对称回转体构型，一方面是降低加工难度，不管是车削加工还是注塑成型，都能一次装夹完成主要型面的加工，有效控制形位公差，保证筒体和安装孔的同轴度；另一方面对称结构在安装时不需要找正方向，现场装配效率更高，哪怕是没有经过专业培训的运维人员，也能快速完成安装，不会出现装反、错位的问题。实际应用中，这类衬套常配套在压力传感器、温度传感器的安装点位上，作为传感器和设备本体之间的过渡连接件，既可以补偿安装孔的尺寸偏差，

　　也能起到一定的隔振作用，减少设备运行时的振动直接传递到传感器本体，提升传感器的检测精度和使用寿命。尺寸设计上，1.4英寸的筒体公称直径适配常规的英制管路接头，16毫米的筒体长度刚好适配常规壁厚的设备壳体，安装后筒体末端不会突出壳体内壁过多，不会干扰壳体内部的介质流场或者其他部件的运动轨迹；法兰端的厚度控制在合理范围，既保证足够的承压强度，在拧紧对接接头时不会出现法兰变形，也不会因为法兰过厚造成整体安装尺寸超差。很多设计新手在选这类衬套的时候，往往只关注内径尺寸，忽略了法兰外径和安装沉孔的匹配，要么法兰太大放不进沉孔，要么法兰太小起不到限位作用，这款结构的法兰外径和筒体外径的差值控制在合理区间，适配大多数标准安装孔的沉孔尺寸，

　　不需要现场额外扩孔或者修配。另外，筒体的外壁精度按照过渡配合的公差设计，压入安装孔后有足够的抱紧力，不会因为设备运行的振动出现松脱，同时也方便后期维护时拆卸更换，不会因为过盈量太大拆不下来造成安装孔损坏。在一些低压流体管路的接驳场景里，配合密封圈使用就能实现可靠的端面密封，法兰端面的平面度控制在合理范围，密封面不会出现泄漏点，不需要额外涂密封胶就能满足常规的密封要求，减少现场装配的工序。
