两英寸半规格圆柱式传感元件结构

　　做工业传感类元件选型和结构设计快十二年，经手的圆柱类接近开关、压力传感端盖类零件少说有上百款，这次做的两英寸半规格圆柱传感外壳结构，最早是去年对接非洲当地民生供水配套项目时攒的方案，当时现场的工况比前期踏勘时摸的情况要复杂不少——村落集中供水点的管路多是早年敷设的镀锌管，管壁结垢后实际通径和标称值有偏差，而且户外点位没有专门的仪表防护箱，传感元件直接暴露在日晒雨淋的环境里，还要扛住偶尔的牲畜剐蹭、运维人员工具磕碰，之前用的小尺寸传感元件要么安装后突出管路太多容易被碰坏，要么密封面贴合不严，雨季进水后故障率居高不下，运维队跑一趟点位要走十几公里土路，换一次元件的成本比元件本身高好几倍。

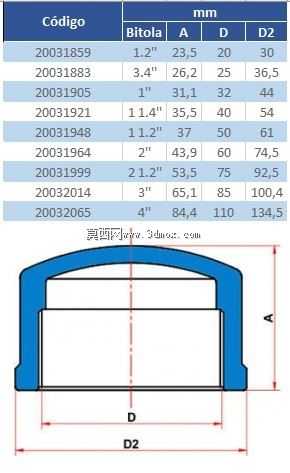

　　一开始定外形尺寸的时候，没直接照搬常规的英制管螺纹配套尺寸，先把现场拆回来的三个旧传感安装座做了逆向测绘，发现当地用的安装座预留的沉孔深度普遍在18到22毫米之间，沉孔内径的加工误差最大能到1.2毫米，要是按常规的紧配合做外壳外径，现场至少有四成的点位装不进去，总不能让运维人员带着铰刀挨个扩孔，所以最后把外壳的主体外径定在63.2毫米，也就是标称两英寸半的尺寸下留了0.3毫米的安装间隙，外壳侧壁做了一圈0.8毫米深的退刀槽，槽里套丁腈橡胶O型圈，装的时候不用涂密封胶，把元件推进沉孔拧紧紧固顶丝就能靠O型圈实现IP65级的密封，哪怕现场安装孔有点椭圆或者轻微的加工毛刺，橡胶圈的变形量也能把缝隙填实，不会出现渗水进灰的问题。

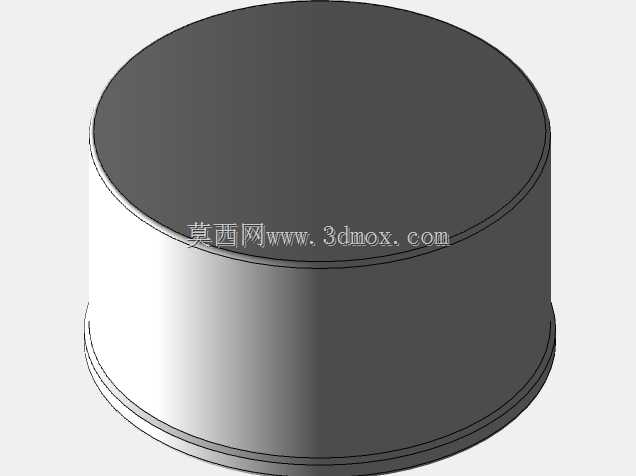

　　外壳的端面设计没做多余的散热鳍片或者标识凸台，整个顶面是平的，厚度留了3.5毫米，用的是ABS加玻纤的改性料，抗冲击强度比普通ABS高40%左右，之前有款同类型的传感元件顶面只做了2毫米厚，现场被运维人员的扳手不小心砸到就裂了，内部的PCB板直接露出来，没两天就进灰失效。这次的顶面厚度留足之后，哪怕从一米高度掉个扳手上去，外壳也不会出现开裂变形，而且平面的顶面方便后期贴校准标签，不会因为有凸棱导致标签起翘脱落。外壳底部的出线口做了喇叭口的导向结构，线缆穿进去之后不会因为外壳边缘的锐边割破线皮，之前遇到过好几次线缆被外壳锐边磨破导致短路的故障，都是因为出线口没做倒角处理，现场布线的时候线缆拉得紧，时间长了线皮磨破就出问题，这个喇叭口的弧度做了R2的圆角，哪怕线缆弯折到30度，线皮和外壳接触的位置也是圆弧过渡，不会出现应力集中割破线皮的情况。

　　从安装边界来说，这个结构不需要额外的安装支架，直接适配现有管路上的标准两英寸半传感安装沉孔，安装的时候只需要在管路停水状态下把旧元件拆下来，把新元件的O型圈位置擦干净，推进沉孔之后拧上侧面的两个M4顶丝就完成了，整个安装过程不超过五分钟，不需要特殊工具，普通的活动扳手就能操作，很适合现场运维人员技术水平不高、工具不全的工况。内部的腔体尺寸留了足够的冗余，不管是装电容式的检测板还是压阻式的压力传感芯体，都能放得下，腔体内部做了两个定位柱，PCB板直接卡在定位柱上打热熔胶固定就行，不用额外做螺丝柱，减少了零件数量，也降低了注塑生产的难度，外壳的拔模斜度做了1度，量产的时候脱模很顺畅，不会出现侧壁拉伤的问题，外表面做了细磨砂的晒纹处理，哪怕在户外长期暴晒，也不会因为表面光老化出现明显的变色或者开裂，磨砂面也不容易沾灰尘，运维的时候擦一下就能看清上面的标识。

　　之前在现场测试的时候，把这个结构的样件装在供水点的管路上，连续跑了六个月，经历了雨季的连续降雨和旱季的高温暴晒，中间还被路过的羊蹭过好几次，外壳没有出现变形、进水的问题，检测数据的稳定性比之前用的小尺寸元件好很多，因为外壳和安装孔的贴合面积大，管路的振动能更好地传递到传感芯体上，不会出现因为安装松动导致的检测值跳变的问题。而且这个尺寸的外壳通用性很强，除了供水管道的压力检测，还能用到粮仓的料位检测、小型储水罐的液位检测场景里，只要是适配两英寸半安装沉孔的点位，都能直接用，不用重新改安装结构，后期如果要换不同类型的传感芯体，只需要调整内部PCB板的固定位置，外壳不用重新开模，能省不少开模成本和设计周期。

　　做这类工业用的传感元件外壳，最忌讳的就是光盯着实验室里的参数做设计，不去考虑现场实际的安装条件和运维水平，很多时候结构上多留一点余量、多做一个小小的倒角、多考虑一点安装误差，就能把现场的故障率降下来一大截，毕竟工业现场的工况永远比图纸上假设的要复杂，尤其是欠发达地区的民生项目，配件供应和运维能力都跟不上，结构设计上的冗余度直接决定了整个设备的实际使用寿命，这个圆柱外壳的结构看起来简单，每一个尺寸都是对着现场实际测出来的问题调整的，没有多余的花哨设计，每一处结构都是为了解决实际遇到的故障点。
