1/4英寸规格圆柱型传感元件结构设计

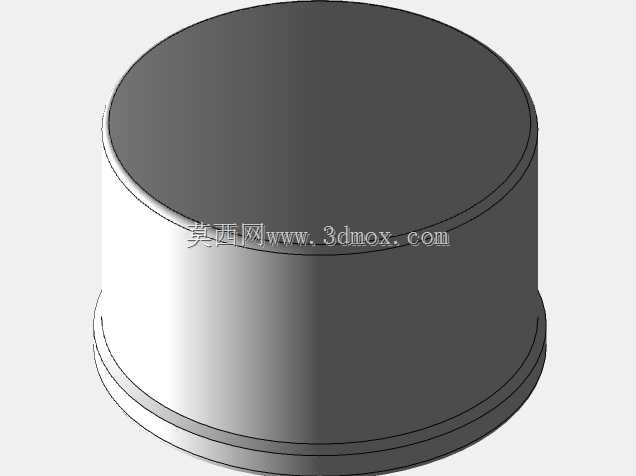

　　做工业检测类项目的结构设计时，这类小规格圆柱型传感元件的适配性往往是容易被忽略的细节，很多现场调试阶段出现的密封失效、安装干涉问题，追根溯源都是前期选型和建模阶段没有把安装边界、工况适配性考虑到位。这个1/4英寸规格的传感元件，整体采用等径圆柱主体加底部阶梯安装边的结构，主体外圆做了统一的粗糙度控制，没有多余的凸起或凹槽，既方便在安装孔内做轴向推入装配，也能适配O型圈的周向密封需求，避免现场布线或者安装时剐蹭密封件导致的介质渗漏。

　　从实际应用场景来看，这类小尺寸传感元件多用于气动回路压力检测、小型流体管路通断监测、紧凑型自动化设备的工位到位检测场景，尤其是在安装空间局促的阀岛、小型执行器端，1/4英寸的外径尺寸刚好能适配常规的 mini 型安装座，不需要额外扩孔或者做转接支架，能大幅压缩设备的整体排布空间。设计时特意将底部做了阶梯收边的结构，这个台阶的高度和直径公差控制在0.02mm以内，安装时可以直接卡在安装座的定位槽内，不需要额外做轴向定位，装配时只要推入到位就能保证感应端面和被测介质/被测部件的距离符合检测精度要求，避免现场反复调整安装位置的工作量。

　　主体外壳采用一体成型的圆柱结构，侧壁厚度均匀，既可以保证内部感应芯片、信号处理电路板的安装空间，也能承受常规工业场景下的1MPa以内的介质压力，不会因为壁厚不均出现受压变形挤压内部元件的问题。顶部做了微凸的圆弧过渡封边，没有尖锐棱角，一方面是避免装配时划伤操作人员，另一方面也能减少外部灰尘、水汽在顶部的积存，降低长期使用时顶部密封老化渗漏的概率。感应端面的平面度控制在0.01mm以内，保证和被测介质接触时没有缝隙，不会因为端面不平导致的压力检测误差，或者在接触式到位检测时出现检测距离偏差。

　　在建模阶段，特意把安装配合面的公差带做了明确标注，主体外圆和安装孔的配合采用H7/h6的间隙配合，既保证安装时能顺畅推入，也不会因为间隙过大导致运行时出现晃动，影响检测信号的稳定性。底部阶梯边的外径比主体外圆大1.5mm，刚好能压住安装孔端面的密封垫片，装配时不需要额外调整垫片位置，只要将元件推入到阶梯边贴合安装座端面，就能保证密封垫片的压缩量在30%左右，达到理想的密封效果，不会出现压缩量过大导致垫片永久变形，或者压缩量不足导致渗漏的问题。

　　从功能特性来看，这个结构没有多余的外置接线凸起，信号引出线从尾部中心位置引出，尾部做了圆角过渡的护线结构，避免布线时线材弯折角度过大导致线芯断裂，也能防止外部拉扯力直接作用到内部接线端子上，提升接线部位的抗拉扯能力。整体结构没有采用分体拼接的外壳设计，减少了一道密封接缝，也就减少了一个潜在的渗漏点，在有少量溅水、粉尘的工业现场使用时，防护等级可以达到IP65的要求，不需要额外加装防护外壳就能直接使用。

　　很多设计人员在做这类小元件的建模时，容易忽略安装边界的细节，比如把外壳的倒角做的过大，导致安装时密封件被切边，或者没有预留足够的接线空间，导致现场装配时线材弯折过度。这个结构在设计时就把这些现场装配的痛点考虑进去，主体外圆的导入端做了15度的小倒角，倒角长度只有0.8mm，既能引导元件顺利进入安装孔，也不会因为倒角过长导致密封件在推入过程中被刮伤。尾部的护线结构长度控制在5mm，既可以对线材起到支撑保护作用，也不会因为长度过长导致和周边的管路、其他元件出现干涉，在排布密集的阀组上安装时，相邻两个元件之间的最小间距可以控制在10mm以内，大幅提升空间利用率。

　　另外，这个结构的整体重量控制在20g以内，安装在小型气动执行器、轻型移动机构上时，不会因为自身重量过大导致机构负载增加，也不会因为设备运行时的振动导致元件松动，配合安装座侧面的顶丝固定，就能保证长期运行时的位置稳定性，不会出现检测信号漂移的问题。外壳表面做了硬质阳极氧化处理的结构预留，建模时就把表面处理层的厚度考虑到尺寸公差里，不会因为后期表面处理导致外圆尺寸超差，出现装不进安装孔的问题。
