　　在商用制冷、出口型制冷设备的管路布设场景里，这类带外方结构的内螺纹连接接头是冷媒管路对接的核心基础零件，日常接触的多联机组、冷库制冷单元、出口欧洲的标准制冷设备里，这类接头的使用占比不低，主要承担冷媒管路之间的刚性对接、密封承压的作用，避免制冷剂在循环过程中出现泄漏，保障整个制冷回路的压力稳定。从实际使用的工况来看，这类接头需要长期耐受冷媒的化学腐蚀，同时承受制冷系统高低压切换过程中的压力波动，对应的执行标准覆盖SAE J1513MS等制冷行业通用规范，适配出口类制冷设备的合规要求，不需要额外做结构改制就能满足欧标制冷设备的管路装配要求。

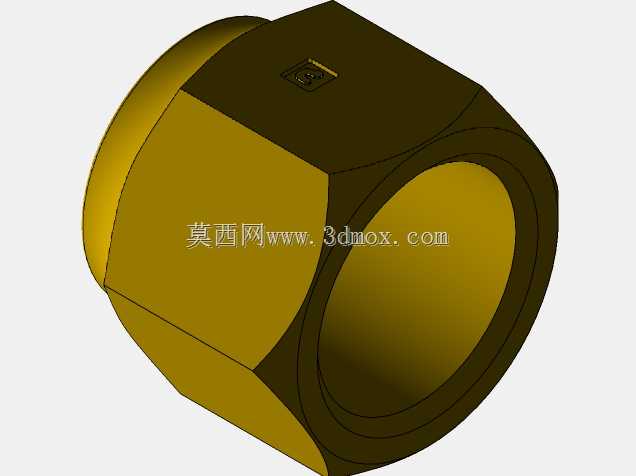

　　从结构设计的角度出发，这个接头的外形采用外六角加端部圆弧过渡的结构，外六角的对边尺寸是按照常规管路安装的扳手空间预留的，现场装配时可以用标准开口扳手或者套筒直接施加扭矩，不需要定制专用工装，端部的圆弧过渡一方面是为了降低接头与相邻管路、钣金件之间的应力集中，避免安装过程中棱角刮伤相邻的保温层或者管路外壁，另一方面也能在模锻成型的时候减少材料的应力缺陷，提升零件本身的结构强度。内部的通径是按照3/4赛达规格的管路通流能力匹配的，不会因为接头的通径收缩造成冷媒流阻变大，影响整个制冷系统的换热效率，两端的内螺纹采用1 1/16-14 UNF的统一细牙螺纹，细牙螺纹的螺距更小，配合适配的密封垫或者螺纹密封胶之后，密封性能比粗牙螺纹更可靠，适合制冷系统这种有严格密封要求的压力管路场景。

　　做三维建模的时候，首先要确认螺纹的基准尺寸，UNF螺纹的牙型角是60度，建模时不能直接用普通公制螺纹的牙型参数替代，否则后期出加工图纸或者做装配干涉检查的时候会出现匹配错误，外六角的倒角尺寸要和实际加工的工艺匹配，端部的倒角是为了安装时更容易对准对接的接头螺纹，避免错牙造成螺纹损伤。安装边界方面，这个接头的轴向长度要预留足够的扳手操作空间，安装时相邻的管路折弯处距离接头六角端面的距离不能小于扳手厚度的1.2倍，否则现场装配的时候扳手无法卡入六角面，强行装配会造成接头棱角变形，后期拆卸维护会非常困难。另外接头的内壁粗糙度要控制在合理范围，内壁过于粗糙会造成冷媒流动时的紊流，增加流阻，同时残留的加工碎屑如果进入制冷回路，会堵塞毛细管或者膨胀阀，造成整个制冷系统的故障，所以建模的时候内壁的拔模角度、过渡圆角都要按照机加工或者模锻的工艺要求设置，避免出现无法加工的倒扣结构。

　　在实际选型匹配的时候，要注意这个接头的螺纹规格和对接管路的规格对应，1 1/16-14 UNF的螺纹对应的是常用的制冷管路规格，和3/4赛达规格的管路对接时，不需要额外增加转接头，减少了管路的泄漏点，毕竟制冷系统里每多一个连接点，就多一个潜在的泄漏风险点，这种一体式的接头结构能最大程度减少泄漏概率。另外接头的材质一般选用黄铜锻造，黄铜的塑性好，加工后表面质量高，同时和冷媒的兼容性好，不会和常用的R134a、R410A等制冷剂发生化学反应，长期使用不会出现材质腐蚀开裂的问题，建模的时候可以根据黄铜的材料属性设置对应的密度参数，方便后期做整机的重量核算。

　　从装配逻辑来看，这个接头属于制冷管路里的被动连接件，不需要额外的运动机构，安装时只需要按照标准扭矩拧紧即可，扭矩过大容易造成螺纹滑牙或者接头开裂，扭矩过小则会出现密封不严的问题，所以建模时六角面的厚度要足够承受标准安装扭矩下的剪切力，不能为了缩减材料成本把六角部分做的过薄，否则现场安装时很容易出现六角断裂的问题。另外接头两端的密封面要做平面度要求，和对接接头的密封面贴合时不能有缝隙，否则即使螺纹拧紧了，也会出现冷媒泄漏的问题，建模时密封面的平面度公差可以在工程图里标注清楚，避免加工出来的零件密封面翘曲，无法满足密封要求。
