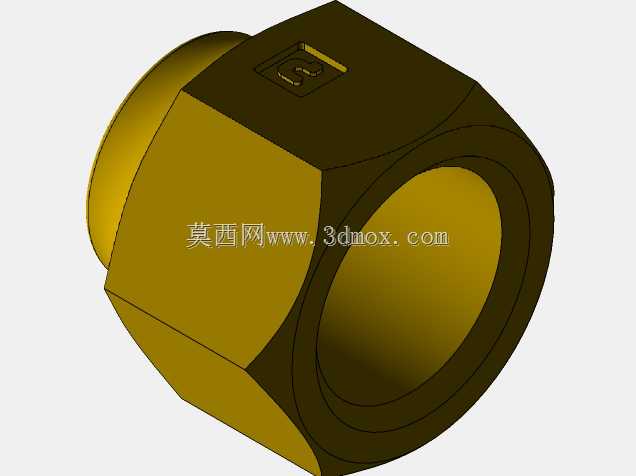

制冷系统用波尔卡福加达转接接头结构

　　在商用制冷、工业冷链以及出口型制冷设备的管路布设场景中，这类异径螺纹转接接头是管路系统里不起眼但直接决定系统密封性与运行可靠性的核心小部件，很多刚入行的结构设计人员容易忽略这类接头的细节设计，往往在设备做保压测试、长时间高低温循环运行时出现制冷剂渗漏的问题，追根溯源大多是接头的螺纹适配、密封面结构、外形加工公差没有匹配对应行业标准导致的。这款接头针对制冷系统的制冷剂管路转接需求设计，一端适配6 5/8_18UNF规格的外螺纹接口，另一端适配3/8规格的赛达螺纹接口，主要作用是实现两种不同螺纹规格的制冷管路、阀件或者传感器安装接口之间的刚性密封连接，避免在不同标准的管路对接时需要额外焊接转接头，

　　减少管路焊点的同时也降低了焊口渗漏的风险，尤其适配出口欧洲、北美市场的制冷设备，完全匹配SAE J1513MS相关制冷管路接头的标准要求，能满足常规制冷剂在系统运行压力下的长期密封需求。从结构设计思路来看，接头主体采用外六角的外形结构，这个设计并非随意选择，六角外形的对边尺寸是严格匹配对应规格的标准扳手尺寸设计的，安装时可以用普通开口扳手或者套筒扳手直接施加拧紧力矩，不需要定制专用工装，现场安装和后期维护拆卸都十分方便；六角结构的棱边做了小尺寸的倒角处理，避免加工和安装过程中锐边划伤操作人员，也能减少电镀或者表面处理时的应力集中问题，提升表面处理层的附着强度。接头的内部是贯通的流道结构，流道的内壁做了光滑过渡处理，

　　没有台阶或者锐角结构，能减少制冷剂在流经接头时的局部阻力损失，避免流道内出现制冷剂滞留的区域，对于使用酯类润滑油的制冷系统来说，光滑的流道内壁也能减少润滑油在接头位置的沉积，保证润滑油能随制冷剂正常回到压缩机，避免压缩机出现缺油磨损的故障。接头两端的螺纹加工精度是设计时的核心管控点，UNF螺纹属于美制细牙螺纹，本身的密封性能就优于粗牙螺纹，配合制冷系统常用的聚四氟乙烯密封带或者专用螺纹密封胶，能在系统额定工作压力下实现长期无渗漏；另一端的赛达螺纹同样是制冷行业常用的连接螺纹规格，螺纹的收尾位置做了退刀槽设计，保证螺纹能完全拧入对接的接口内，避免出现螺纹拧不到位导致的密封面贴合不紧密的问题。从安装边界来看，这款接头的整体轴向长度、

　　六角对边尺寸都做了紧凑化设计，在制冷机组的阀组、管路密集排布的狭小空间内也能顺利安装，不会和周边的管路、阀件出现安装干涉；接头的两端密封端面都做了精加工处理，表面粗糙度控制在合理范围内，当对接的接口采用平面密封结构时，不需要额外增加密封垫片也能实现端面密封，当然在实际工程应用中，针对高压工况还是建议搭配对应材质的密封垫片使用，进一步提升密封可靠性。很多制冷设备厂家在做出口机型的管路设计时，经常会遇到不同采购地的阀件、传感器接口螺纹标准不统一的问题，如果针对每个接口都定制专用的接头，会大幅提升物料采购和管理成本，这类标准化的异径转接接头就能很好地解决这个问题，直接通过标准件的组合实现不同规格接口的对接，不需要额外修改现有部件的设计，能大幅缩短产品的设计迭代周期，也能降低售后维护时的备件储备难度。在三维建模过程中，这类接头的建模重点在于螺纹的准确建模、六角外形的尺寸公差匹配、内部流道的光滑过渡处理，建模时需要注意螺纹的收尾结构不能和六角部分出现干涉，内部流道的转折位置要做圆角过渡，避免应力集中，同时要预留足够的扳手操作空间，在做装配干涉检查时，要模拟扳手的操作空间，确保实际安装时扳手能顺利套在接头上施加拧紧力矩，不会因为周边部件的阻挡导致无法拧紧，留下渗漏隐患。
