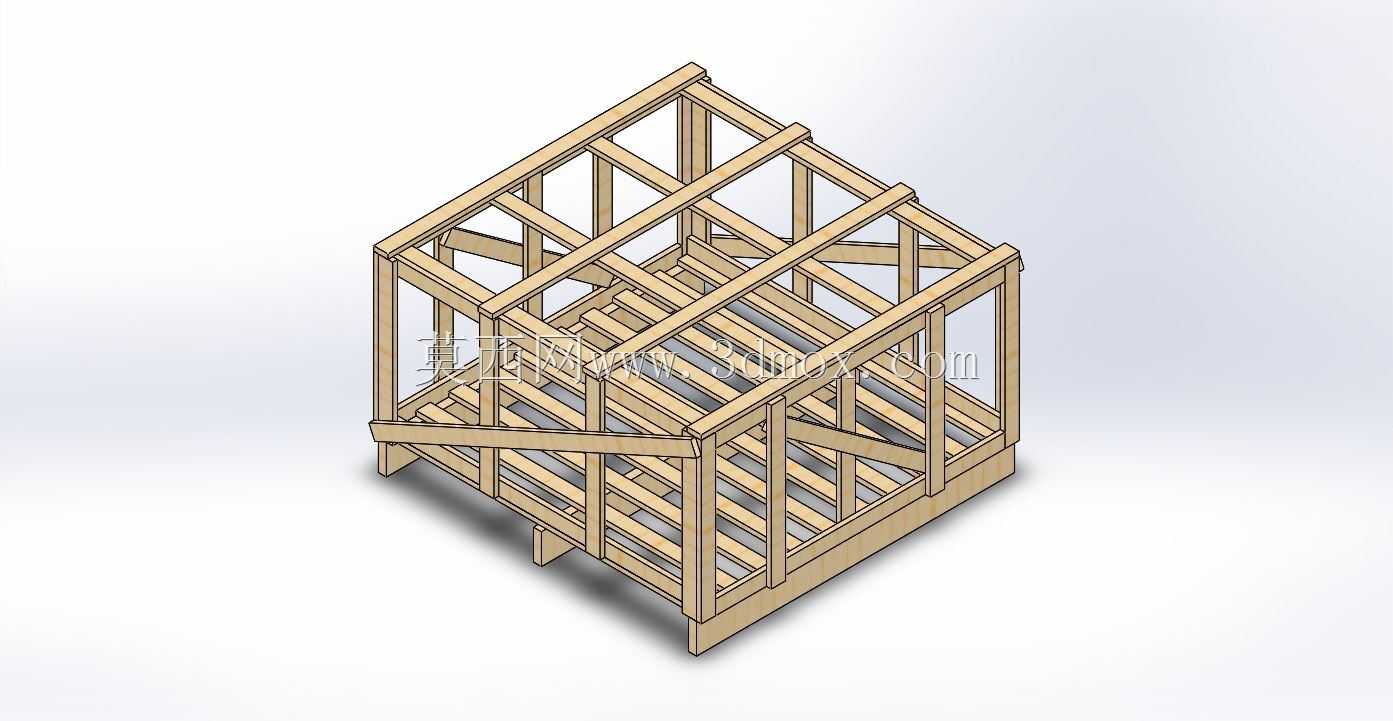

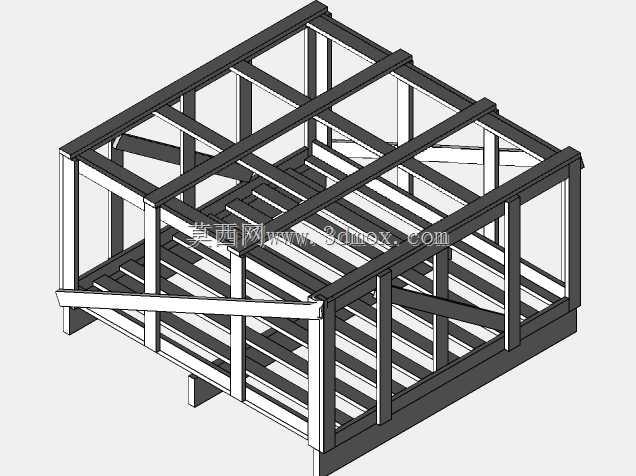

组件运输用松木框架包装箱结构设计

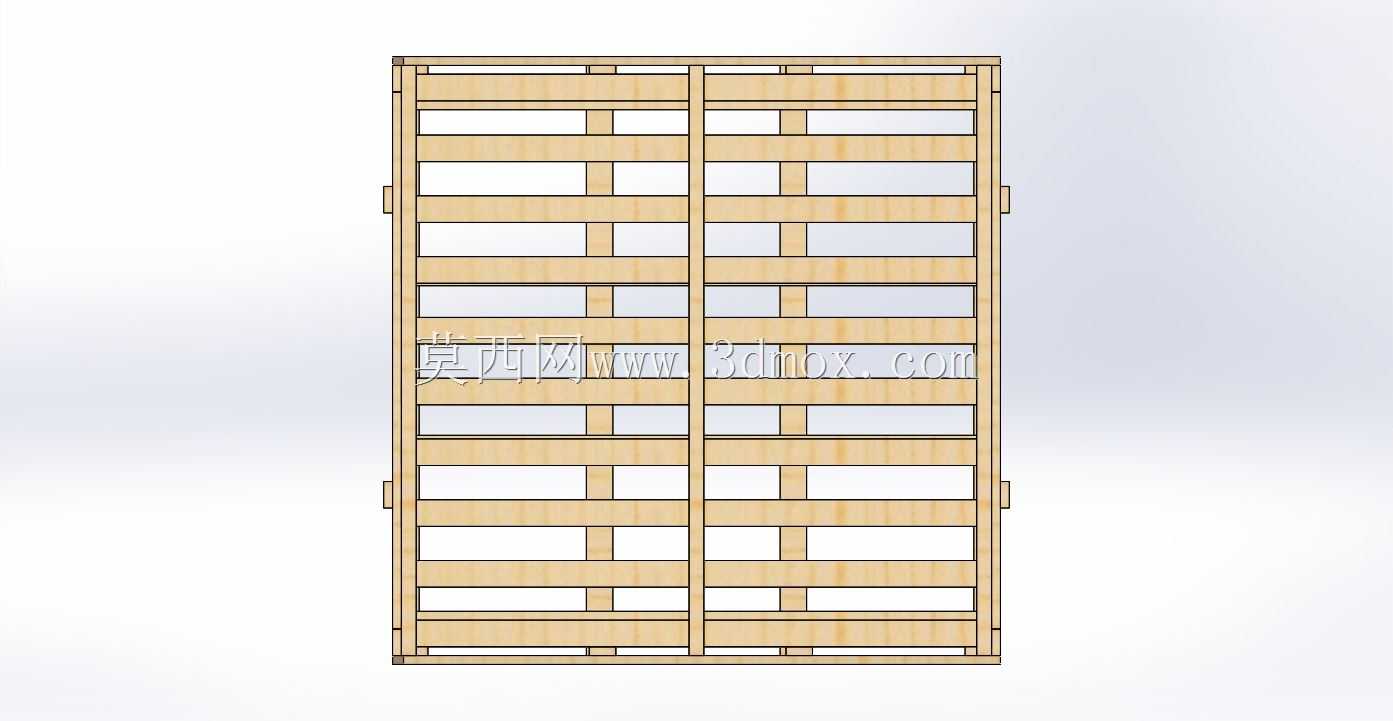

　　在工业组件跨区域转运、仓储周转的实际场景中，木质花格框架包装箱始终是中大型精密组件、重型机械散件的主流防护载体，本次设计的松木框架包装箱，正是针对组件行业常规周转需求打造的通用型防护结构。不同于全封闭实木箱的冗余用料，也不同于简易栈板的防护不足，这款花格结构的包装箱在防护性能与物料成本之间找到了精准的平衡，适配绝大多数无防尘、防潮特殊要求的工业组件周转场景。从结构设计逻辑来看，整体采用松木方料作为主承力框架，底座部分先以横向、纵向双层木方搭建承重格栅，格栅间隙控制在80mm以内，避免放置组件时出现局部悬空导致的木方弯折，底座下方预留100mm高度的叉车进叉空间，四面均预留进叉位，适配手动液压叉车、电动平衡重叉车的不同作业需求，

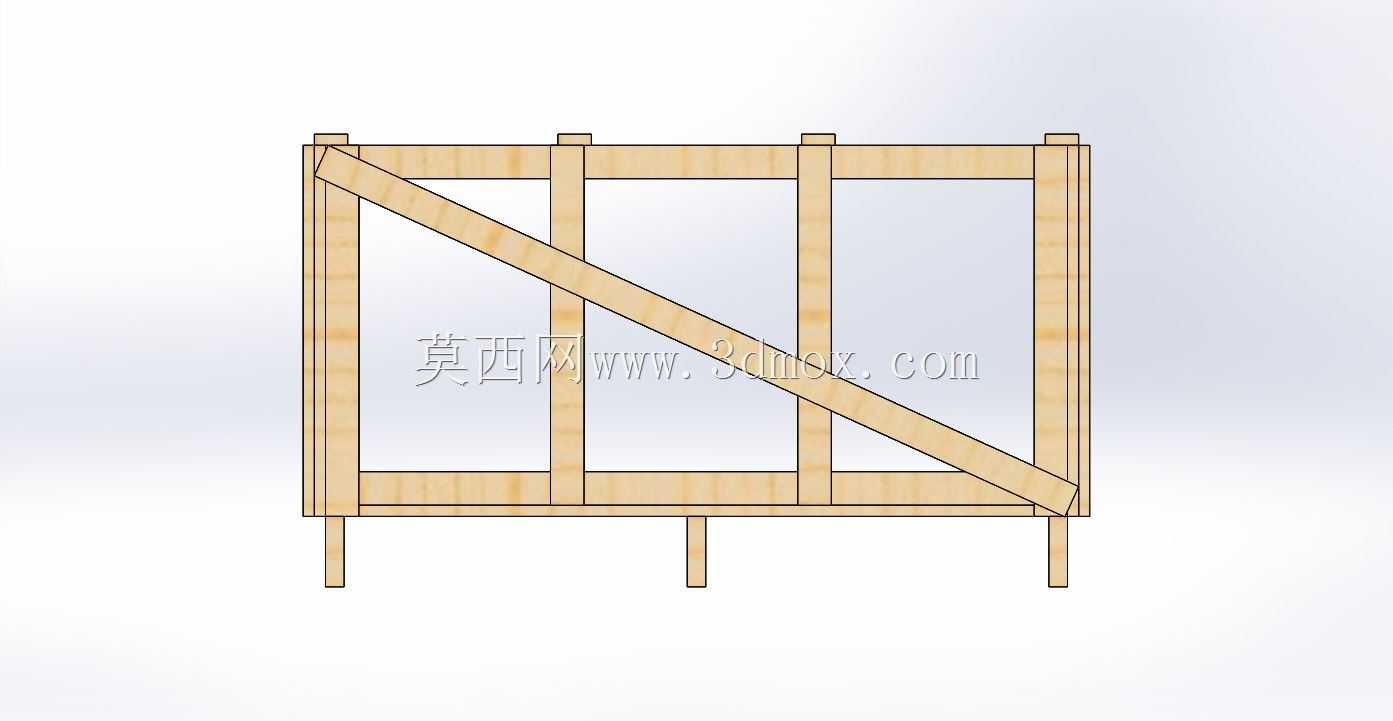

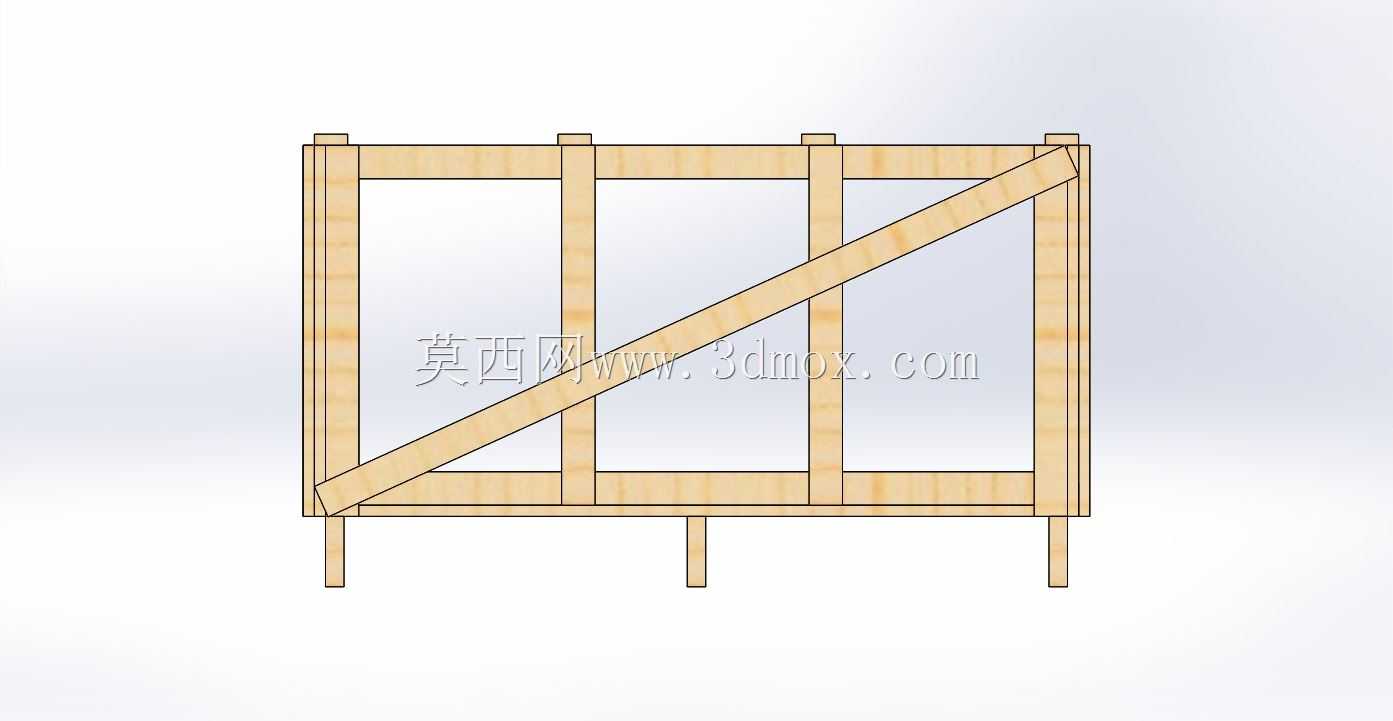

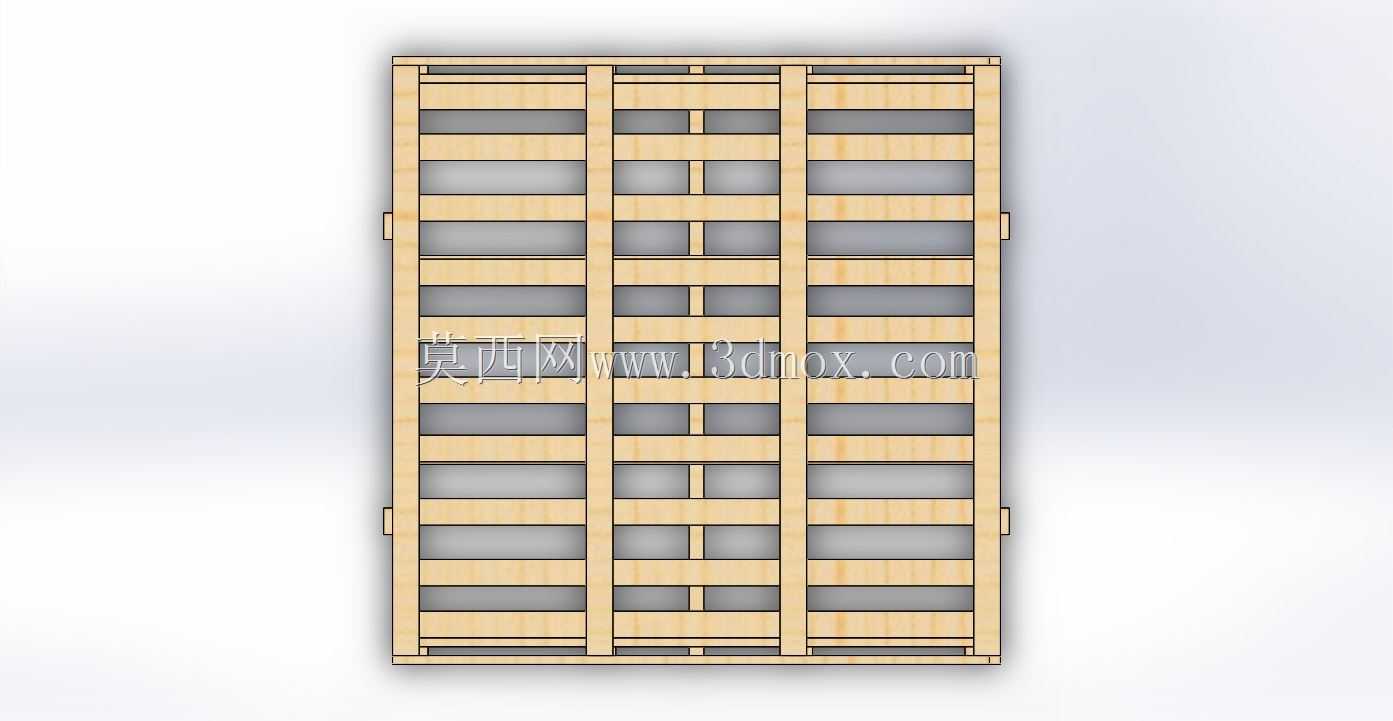

　　无需额外加装托盘即可直接完成叉取转运，减少了二次包装的物料与工时消耗。侧围框架采用竖向主立柱搭配横向横撑的结构，主立柱选用截面尺寸40*60mm的烘干松木方，竖向排布间距控制在350mm以内，每间隔两根主立柱加装斜向支撑木方，斜撑与主立柱、横撑采用半榫搭接加铁钉固定的方式，避免运输过程中受侧向冲击力时出现框架散架的问题，这种斜撑排布方式可以将侧向受力快速分散到整个框架结构上，哪怕是在公路运输遇到急刹、颠簸的工况，也能保证侧围不会出现向外鼓胀变形的情况。顶部框架采用与侧围同规格的木方搭建，横撑间距与底座格栅对应，顶部不铺设全封闭木板，保留花格间隙的同时，在四个角部加装角撑加固，保证堆码时上层载荷可以通过角部立柱直接传导到底座，

　　不会对箱内装载的组件造成挤压。整个框架的所有木方连接处，除了常规铁钉固定外，在主承力节点处都加装了三角木片补强，避免反复周转使用后节点出现松脱。从实际使用的边界尺寸来看，这款包装箱的内空尺寸按照常规组件的通用周转需求设计，长度方向预留1200mm的有效装载空间，宽度方向800mm，高度方向900mm，外部轮廓尺寸在长宽高三个方向各增加80mm的框架厚度，整体额定装载质量可以达到500kg，完全覆盖常规工业组件、机械散件的周转重量需求。花格的间隙控制在100mm左右，既可以减轻箱体自身重量，降低运输过程中的无效载荷，也方便作业人员在装卸时直接观察箱内组件的固定状态，及时发现组件移位、捆绑松动的问题，

　　同时这种开放式结构也能避免全封闭木箱内部闷湿导致的金属组件生锈问题，适配南方高湿地区的仓储周转场景。在设计过程中也充分考虑了木质包装的复用性，所有木方连接处都没有采用一次性的气钉密集固定，主节点的补强结构都可以在局部木方出现开裂、变形时单独更换，不需要将整个箱体报废，单箱的正常周转复用次数可以达到10次以上，相比一次性包装大幅降低了长期使用成本。另外，框架的所有外露木方边缘都做了倒角处理，避免作业人员装卸时被木刺、尖角划伤，符合生产现场的安全作业要求。针对组件行业的实际使用需求，箱体内部可以根据装载组件的外形，额外加装横向或者纵向的分隔木方，将内部分隔为多个独立装载空间，避免不同组件在运输过程中相互碰撞刮擦，底座的格栅结构也方便穿过打包带，直接将组件捆绑固定在底座上，不需要额外加装固定支架。不同于定制化的专用包装箱，这款通用松木框架包装箱不需要根据单个产品单独开模设计，所有木方都可以采用常规规格的松木方料裁切加工，加工工艺简单，普通的木工锯床、打钉设备就可以完成生产，加工周期短，哪怕是临时出现紧急发货需求，也可以在短时间内完成批量加工，不会耽误交货周期。在实际仓储堆码场景中，这款箱体的框架承力结构可以支持三层满载堆码，堆码时上层箱体的底座正好卡在下层箱体的顶部框架内，不会出现堆码滑移的问题，充分利用仓储的垂直空间，减少仓储占地面积。
