M5规格平头内螺纹铆接紧固件结构

　　在精密钣金装配、仪器仪表内部构件连接、小型电子设备壳体组装的场景里，这类带内螺纹的平头铆接件是解决薄板侧无法直接攻丝、反复拆卸易滑牙问题的核心连接件，很多刚入行的结构设计人员容易忽略这类小零件的选型边界，导致后期装配出现铆接不牢、板面凸起、螺纹同轴度偏差的问题。从实际使用场景来看，这类M5规格的铆接件适配厚度在0.8mm到2mm之间的冷轧钢板、铝合金板甚至硬质工程塑料板材，当设备内部需要固定PCB板、小型传感器安装支架、线束固定座这类需要反复拆装的部件时，不需要在薄板背面额外增加螺母固定位，通过压铆或者涨铆的方式就能在板材单侧形成稳定的M5内螺纹连接位，相比焊接螺母的工艺，它不会在板材背面产生焊痕、

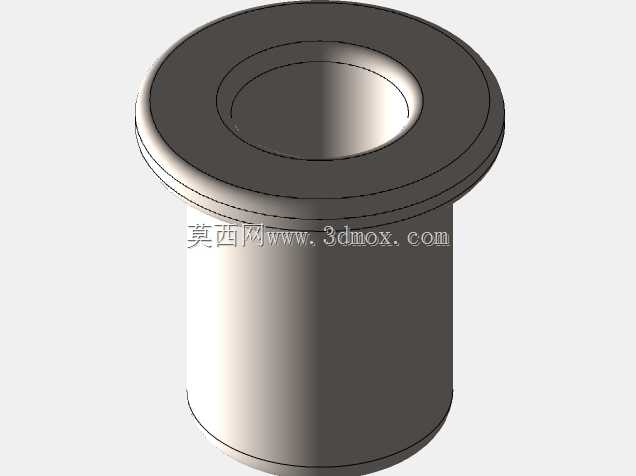

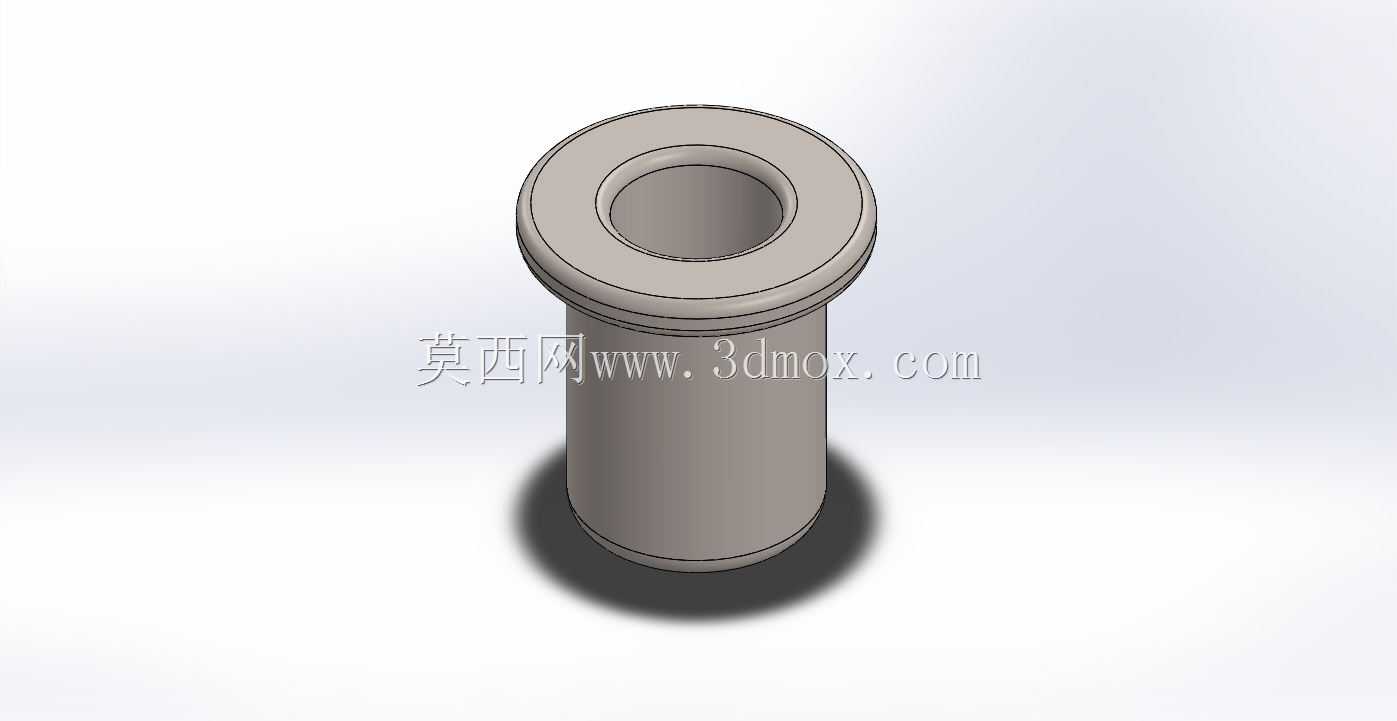

　　也不会因为焊接热变形导致板面平整度超差，对于表面有喷涂、阳极氧化要求的外观件来说，能在表面处理完成后再进行铆接作业，避免表面处理过程中螺纹孔被涂层堵塞的问题。从结构设计的思路来看，这款铆接件采用平头法兰式的头部设计，头部的外径比杆部大出近一倍，铆接完成后头部完全贴合板材表面，不会突出板面过高影响后续部件的安装间隙，头部端面做了极小的倒角处理，压入预制孔的时候能自动导正，不会刮伤板材表面的涂层。杆部为空心结构，内壁加工连续的M5标准内螺纹，螺纹有效深度覆盖整个12mm的杆部长度，拧入螺栓的时候能保证足够的啮合牙数，即使是遇到轻微震动的使用场景，也不会出现螺纹脱扣的问题。

　　杆部靠近头部的位置设计了一圈滚花或者环形卡槽结构（不同压铆工艺的结构细节有差异），压入板材预制孔后，板材受挤压变形嵌入卡槽内，形成轴向和径向的双重固定，能承受至少500N的轴向拉脱力，完全满足小型仪器内部构件的连接强度要求。尺寸边界上，这款铆接件的总长度为12mm，其中头部厚度约1.5mm，压入板材后杆部伸出板材背面的长度约10.5mm，预制孔的推荐直径为7.2mm，孔位公差控制在H12级别即可，不需要过高的孔位加工精度，普通数控冲床或者激光切割机都能直接加工出符合要求的安装孔，不需要二次铰孔处理。安装的时候需要注意，铆接面必须保证平整，不能有冲孔产生的毛刺翻边，否则会导致头部贴合不严，出现螺纹歪斜的问题；

　　如果是用在有绝缘要求的设备上，还可以选择同规格的不锈钢或者绝缘涂层版本，避免不同金属接触产生电化学腐蚀。很多设计人员在选型的时候容易混淆盲孔和通孔铆柱的区别，这款是通孔结构的铆接件，适合螺栓需要穿过整个柱体的安装场景，比如需要在壳体两侧对穿固定的结构，而盲孔款则适合封闭的安装面，避免螺栓顶穿到设备外表面影响外观。另外在排布安装孔位的时候，要注意铆接件中心到板材折弯边的距离不能小于3mm，否则压铆的时候压铆枪头会和折弯边产生干涉，无法完成铆接作业，这点是很多新手容易踩的坑，往往等到钣金加工完成才发现孔位离折弯边太近，只能临时改孔或者打磨避让，影响装配效率。从建模的角度来说，绘制这类标准件的时候要注意头部和杆部的过渡圆角不能过大，否则会导致铆接后头部和板面之间存在缝隙，容易积聚灰尘或者切削液；内螺纹的收尾段要做退刀槽处理，保证螺栓能拧到最贴近头部的位置，避免出现连接间隙。
